Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Pntech
Orzecznictwo: TUV/CE/ISO9001
Numer modelu: H1Z2Z2-K 1x4mm2
Warunki płatności i wysyłki
Minimalne zamówienie: 100 m / rolka
Cena: Negotiation
Szczegóły pakowania: 100 m / rolka 250 m / rolka, dwie rolki w kartonie, Rozmiar kartonu: 42 * 42 * 22 cm Również pakuj z
Czas dostawy: 3-7 dni
Zasady płatności: L / C, T / T
Możliwość Supply: 70000m dziennie
Nazwa produktu: |
Kabel solarny pv 4 mm |
Zakres temperatury: |
-40 ℃ ～ + 90 ℃ |
Materiał izolacyjny: |
XLPE |
Struktura: |
56 / 0,285 mm |
Materiał przewodnika: |
Skrętka cynowana miedź |
Kabel OD: |
5,7 mm |
Napięcie znamionowe: |
AC Uo / U0,6 ~ 1,0KV, DC1,5KV |
kolor: |
Czarny czerwony |
Nazwa produktu: |
Kabel solarny pv 4 mm |
Zakres temperatury: |
-40 ℃ ～ + 90 ℃ |
Materiał izolacyjny: |
XLPE |
Struktura: |
56 / 0,285 mm |
Materiał przewodnika: |
Skrętka cynowana miedź |
Kabel OD: |
5,7 mm |
Napięcie znamionowe: |
AC Uo / U0,6 ~ 1,0KV, DC1,5KV |
kolor: |
Czarny czerwony |

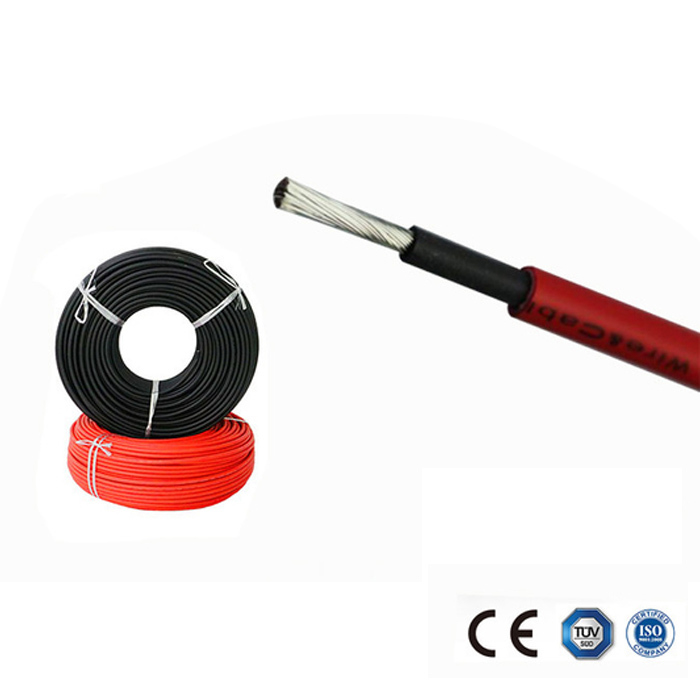

H1Z2Z2-K 4 mm kabel solarny pv XLPE podwójnie izolowany TUV EN50618 do układu słonecznego
Kabel fotowoltaiczny PV Standardy kabli zasilania energią słoneczną DC
DIN EN 50618
Odporność ogniowa: IEC 60332-1
Niska emisja dymu: EN / IEC 61034-2
Bezhalogenowy zgodnie z EN 50525-1, załącznik B.
Niska korozyjność gazów zgodnie z EN 50267-2-2, IEC 60754-2
Kabel fotowoltaiczny PV Kabel do zasilania energią słoneczną DC Charakterystyka techniczna:
Napięcie robocze: AC: 600 / 1000V DC: 900 / 1800V
Maksymalne napięcie: 1,8KV
Napięcie testowe: 6,5 kV AC
Temperatura pracy: -40-90 o C
Gięcie Radiu:
Naprawiono: 4 x średnica całkowita
Zgięte: 5 x średnica całkowita
Maks.Temperatura przewodnika: 120o C
Zwarcie maks.Temperatura przewodnika: 250 ° C
Rezystancja izolacji: 10 MΩ x km
1. Konstrukcja: ocynowana miedź, izolacja XLPE, płaszcz zewnętrzny XLPE.
2. Napięcie testowe: 6500 V, 5 min;napięcie znamionowe: 1000/1800 V DC.
3. Bezhalogenowy i mało dymny, standard Rohs.
4. Odporność na promieniowanie UV.
5. Temperatura znamionowa: -40 ° C do 125 ° C, odporność na zimno.
6. Certyfikat TUV, TUV2Pfg1169-1.
7. Kabel zasilający do instalacji fotowoltaicznej.
| Nazwa: jednożyłowy kabel słoneczny | Dyrygent: ocynowany drut miedziany |
| Norma wykonawcza: EN 50618 | Izolacja: Poliolefina usieciowana promieniowaniem o niskiej emisji dymu, bezhalogenowa |
| Modelu: H1Z2Z2-K | Płaszcz: Poliolefina sieciowana radiacyjnie o niskiej emisji dymu bezhalogenowa |
| Specyfikacje kabli: 2,5 / 4/6/10/16/25 / 35mm² | Napięcie znamionowe: 1500 V. |
| Temperatura otoczenia: -40 ~ 90ºC | Napięcie testowe: 6,5KV |
| Temperatura kabla: -40 ~ 120ºC | Odporność na warunki atmosferyczne: blokuje promieniowanie UV |
| Temperatura zwarcia: 250ºC | Żywotność:> 25 lat |
| Promień gięcia:> 4 × Ø (Ø <8 mm)> 6 × Ø (Ø≥8 mm) | Kolor: czarny, czerwony |
Aplikacje
Jednożyłowy, odporny na światło słoneczne, drut fotowoltaiczny o znamionowej mocy znamionowej 90 ° C mokry lub 105 ° C suchy 2000 V do połączeń wzajemnych uziemionych i nieuziemionych systemów fotowoltaicznych zgodnie z opisem w sekcji 690.31 (A) i innych odpowiednich częściach National Electrical Code (NEC) , NFPA 70
Opcje:
Kolorowe paski identyfikacyjne faz dostępne na zamówienie
Multipleksowanie dostępne na zamówienie
Cechy:
Oceniono na 90 ° C na mokro i sucho
Odporny na odkształcenia w wysokich temperaturach
Doskonała odporność na wilgoć,
Stabilne właściwości elektryczne w szerokim zakresie temperatur
Doskonała odporność na zgniatanie i ściskanie
Odporny na większość olejów i chemikaliów
Odporny na promieniowanie UV / światło słoneczne
Spełnia próbę zginania na zimno w -40 ° C
| Nazwa produktu | Standardowy kabel solarny TUV |
| Model nr. | H1Z2Z2-K 1x 4mm2 |
| Napięcie | Kabel wysokiego napięcia |
| Materiał izolacyjny | XLPE |
| Kształt materiału | Okrągły drut |
| Orzecznictwo | ROSH, CE, TUV |
| Normy | TUV EN50618 |
| Rdzenie | 1 rdzeń |
| Pakiet transportowy | Żelazno-drewniany bęben, żelazny bęben |
| Podanie | Budownictwo, metro, przemysł, elektrownia |
| Materiał płaszcza | XLPE |
| Materiał rdzenia drutu | Cynowana miedź |
| Przekrój | 4mm2 |
| Imię | Kabel PV |
| Opis produktu | Szeroko stosowany w wewnętrznych i zewnętrznych instalacjach słonecznych, instalacjach elektrycznych, wewnętrznych i zewnętrznych, obszarach zagrożonych wybuchem, fabrykach, przemyśle i rolnictwie. |
| Cechy produktu | Niska emisja dymu bez halogenów, dobra odporność na zimno, promieniowanie ultrafioletowe, ozon i warunki atmosferyczne. |
| Ognioodporny, odporny na cięcie i penetrację. | |
| Poziom ochrony kabla Ⅱ poziom. | |
| Dzięki promieniowaniu kabli fotowoltaicznych o temperaturze 150 ℃ jako materiałom izolacyjnym, bezhalogenowy środek zmniejszający palność jest bezhalogenową, nietoksyczną modyfikowaną żywicą polietylenową cienką żywicą jako głównym surowcem, dodaj bezhalogenową, nietoksyczną, zmniejszającą palność, stabilizator ciepła, eliminuj dym środek konserwujący np. nawóz nie zawiera halogenu, metali ciężkich, fosforu. | |
| Jest zgodny z ROHS, a po zanurzeniu rezystancja izolacji jest niewielka. | |
| Elektryczny | 1. Rezystancja DC: gotowy kabel przy 20 ° C rezystancja rdzenia z drutu przewodzącego nie jest większa niż 5,09 Ω / km |
| 2. Rezystancja izolacji: gotowa rezystancja izolacji kabla przy 20 ℃ nie powinna być mniejsza niż 1014 Ω.Cm, rezystancja izolacji gotowego kabla przy 90 ℃ jest nie mniejsza niż 1011 Ω.Cm | |
| 3. Rezystancja powierzchni powłoki: rezystancja powierzchni gotowej osłony kabla nie powinna być mniejsza niż 109 Ω. | |
| Struktura kabla | Dyrygent: drut miedziany cynowany 2,5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| Przewód PV 25, 16 i 10, 6, 4, 2 mm ^ 2 | |
| Izolacja:> 0,5 mm grubości z materiałem o niskiej emisji dymu i halogenów i spełnia określony limit klienta. | |
| Płaszcz: materiał o niskiej emisji dymu i bez halogenów, grubość> 0,5 mm. | |
| Szczegółowe parametry | Temperatura otoczenia: - 40 ℃ ~ + 90 ℃ |
| Najwyższa temperatura przewodu: 120 ℃ (pozostawić 5 sw temperaturze zwarcia 200 ℃) | |
| Ograniczone napięcie: AC0,6 / 1kv dc1,8kv. |
(Produkujemy również pojedynczy rdzeń 2,5 mm2, 6 mm2, 10 mm2 i 16 mm2, a także podwójne rdzenie,
proszę skonsultować się ze mną bezpośrednio w razie potrzeby)
Zdjęcia kabla słonecznego PV 4 mm
