Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Pntech
Orzecznictwo: TUV/CE/ISO9001
Numer modelu: PV1-F 1x10mm2
Warunki płatności i wysyłki
Minimalne zamówienie: 100 m / rolka
Cena: Negotiation
Szczegóły pakowania: 100 m na rolkę 200 m na karton o wymiarach 42 x 42 x 22 cm
Czas dostawy: 3-7 dni
Zasady płatności: L / C, T / T
Możliwość Supply: 70000m dziennie
Nazwa produktu: |
kabel fotowoltaiczny solarny 10mm2 |
Rdzeń: |
1 rdzeń |
Materiał przewodnika: |
Skrętka cynowana miedź |
Kabel OD: |
8,5 mm |
Struktura: |
80 / 0,4 mm |
Napięcie znamionowe: |
AC Uo / U0,6 ~ 1,0KV, DC1,8KV |
Nazwa produktu: |
kabel fotowoltaiczny solarny 10mm2 |
Rdzeń: |
1 rdzeń |
Materiał przewodnika: |
Skrętka cynowana miedź |
Kabel OD: |
8,5 mm |
Struktura: |
80 / 0,4 mm |
Napięcie znamionowe: |
AC Uo / U0,6 ~ 1,0KV, DC1,8KV |
Kabel solarny TUV Materiał przewodnika miedzianego 10 mm2 i materiał izolacyjny XLPE
PV1-F miedziany kabel solarny ocynowany 10mm2
(1) Przewodnik: cynowana wyżarzona miedź
(2) Izolacja: 120 ° C XLPE, czarna
(3) Kurtka: 120 ° C XLPE, czarna lub czerwona
Cechowanie:
TüV 2 PfG 1169 PV1-F 1 × 10mm2 AC 0,6 / 1,0KV DC 1,8KV NINGBO PNTECH NEW ENERGY CO., LTD.
Rodzaj | Przekrój | Projekt nici | Średnica przewodu | Rezystancja przewodnika | Średnica zewnętrzna | Napięcie znamionowe | Prąd znamionowy |
PV-1x10mm2 | 10mm2 | 80x φ0,4 mm | 4,4 mm | 1,95 Ω / km | 8,5 mm | 1800VDC | 98A |
Kable ognioodporne Opis:
A. Zastosowanie: Kable z podwójną izolacją sieciowane wiązką elektronów do elektrowni fotowoltaicznych.
Konstrukcja: cynowana miedź, zgodnie z VDE0295 / IEC60228, klasa 5
B. Właściwości materiału / normy:
1. Odporność ogniowa: IEC60332-1.
2. Emisja dymu: IEC61034; EN50268-2
3. Niskie obciążenie ogniowe: DIN51900
4. Dopuszczenia: TUV2PfG 1169 / 08.2007 PV1-F.
5. Standardy aplikacji: UNE211 23; UNE20.460-5-52, UTE C 32-502
Podanie :
Stosowany do paneli słonecznych do wytwarzania energii i powiązanych elementów okablowania, połączenia, szczególnie nadaje się do użytku na zewnątrz.Odporność na światło słoneczne, przeciwdziałanie starzeniu, stosowanie materiałów zmniejszających palność bez dymu bezhalogenowych, wyższa klasa, większe bezpieczeństwo.
Imię | Kabel PV |
Opis produktu | Szeroko stosowany w wewnętrznych i zewnętrznych instalacjach słonecznych, instalacjach elektrycznych, wewnętrznych i zewnętrznych, obszarach zagrożonych wybuchem, fabrykach, przemyśle i rolnictwie. |
Cechy produktu | Niska emisja dymu bez halogenów, dobra odporność na zimno, promieniowanie ultrafioletowe, ozon i warunki atmosferyczne. |
Ognioodporny, odporny na cięcie i penetrację. | |
Poziom ochrony kabla Ⅱ poziom. | |
Dzięki promieniowaniu kabli fotowoltaicznych o temperaturze 150 ℃ jako materiałom izolacyjnym, bezhalogenowy środek zmniejszający palność jest bezhalogenową, nietoksyczną modyfikowaną żywicą polietylenową cienką żywicą jako głównym surowcem, dodaj bezhalogenową, nietoksyczną, zmniejszającą palność, stabilizator ciepła, eliminuj dym środek konserwujący np. nawóz nie zawiera halogenu, metali ciężkich, fosforu. | |
Jest zgodny z ROHS, a po zanurzeniu rezystancja izolacji jest niewielka. | |
Elektryczny | 1. Rezystancja DC: gotowy kabel przy 20 ° C rezystancja rdzenia z drutu przewodzącego nie jest większa niż 5,09 Ω / km |
2. Rezystancja izolacji: gotowa rezystancja izolacji kabla przy 20 ℃ nie powinna być mniejsza niż 1014 Ω.Cm, rezystancja izolacji gotowego kabla przy 90 ℃ jest nie mniejsza niż 1011 Ω.Cm | |
3. Rezystancja powierzchni powłoki: rezystancja powierzchni gotowej osłony kabla nie powinna być mniejsza niż 109 Ω. | |
Struktura kabla | Dyrygent: drut miedziany cynowany 2,5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
Przewód PV 25, 16 i 10, 6, 4, 2 mm ^ 2 | |
Izolacja:> 0,5 mm grubości z materiałem o niskiej emisji dymu i halogenów i spełnia określony limit klienta. | |
Płaszcz: materiał o niskiej emisji dymu i bez halogenów, grubość> 0,5 mm. | |
Szczegółowe parametry | Temperatura otoczenia: - 40 ℃ ~ + 90 ℃ |
Najwyższa temperatura przewodu: 120 ℃ (pozostawić 5 sw temperaturze zwarcia 200 ℃) | |
Ograniczone napięcie: AC0,6 / 1kv dc1,8kv. |
(Produkujemy również pojedynczy rdzeń 2,5 mm2, 4 mm2, 6 mm2 i 16 mm2, a także podwójne rdzenie,
proszę skonsultować się ze mną bezpośrednio w razie potrzeby)

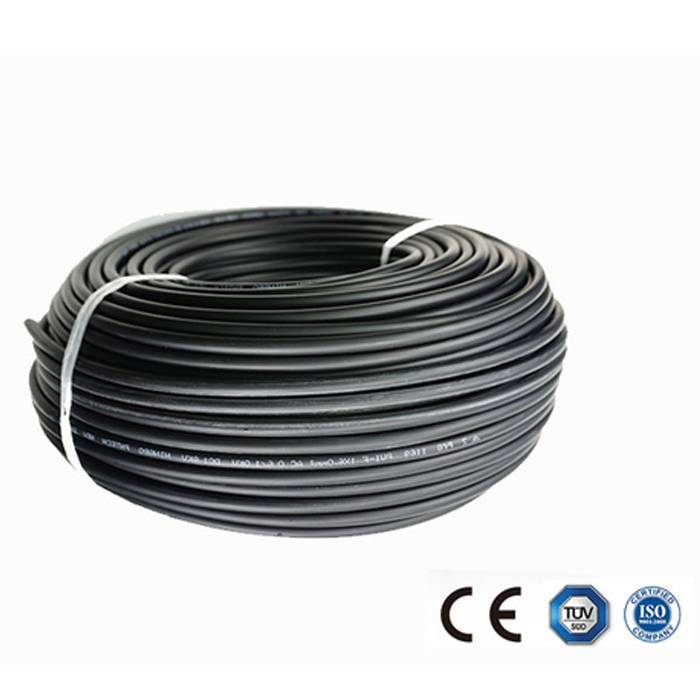

Zdjęcia kabla słonecznego 10mm2
