Odporny na ozon kabel zasilający do panelu słonecznego Odporność na kurz Szeroki zakres temperatur roboczych

Miejsce pochodzenia Chiny
Nazwa handlowa Pntech
Orzecznictwo TUV/CE/ISO9001
Numer modelu DC-DC
Minimalne zamówienie 1 zestaw
Cena Negotiation
Szczegóły pakowania 100 zestawów / woreczek foliowy 500 zestawów / karton 39x39x22cm
Czas dostawy 3-10 dni
Zasady płatności L / C, T / T, Western Union
Możliwość Supply 5000 par dziennie

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Nazwa produktu Przedłużacz do panelu słonecznego Kolor kabla czarny lub czerwony
Napięcie znamionowe 1000VDC Stopień ochrony IP67
Prąd znamionowy 30A Rezystancja styków ≤5mΩ
Atrakcja

kabel zasilający panel słoneczny

,

kabel układu słonecznego

Zostaw wiadomość
opis produktu



Odporność na promieniowanie UV 2,5 mm2 4 mm2 6 mm2 PV Przedłużacz do panelu słonecznego



Opis kabla słonecznego



Opis kabla:



Kable o podwójnej izolacji, sieciowane wiązką elektronów do elektrowni fotowoltaicznej.

Przewodnik: ocynowana miedź, zgodnie z VDE 0295 / IEC 60228, klasa 5

Izolacja: Kopolimer poliolefinowy sieciowany wiązką elektronów

Płaszcz zewnętrzny: kopolimer poliolefinowy sieciowany wiązką elektronów

Kolor płaszcza: czarny / czerwony zgodnie z wymaganiami klienta



Rodzaj Krzyż Pasmo Konduktor Konduktor Zewnętrzny Ocenione Ocenione Waga
Sekcja projekt średnica odporność średnica Napięcie obecny
mm² Nr x ø (mm) mm Ω / km mm VAC / DC ZA Kg / km
PV-1 * 1,5 mm² 1.5 30x ø 0,25 1.6 13.5 4.8 1000/1800 30 35
PV-1 * 2,5 mm² 2.5 50x ø 0,25 2.0 8.21 5.3 1000/1800 41 50
PV-1 * 4,0 mm² 4.0 56x ø 0,3 2.6 5.09 6.1 1000/1800 55 70
PV-1 * 6,0 mm² 6.0 84x ø 0,3 3.3 3.39 7.1 1000/1800 70 95



Złącze



Napięcie znamionowe: 1000v
Prąd znamionowy: 22A (2,5mm2), 30A (4mm2,6mm2)
Napięcie probiercze: 6KV (50 Hz)
Stopień ochrony: IP67 / IP2X
Materiał izolacyjny: PC / PA / PPO / TPE
Materiał styków: Posrebrzana miedź
Temperatura robocza: -40 ° C ~ + 90 ° C
Bezpieczna klasa: 2
Klasa płomienia: UL94-V0
Rezystancja styku złączy wtykowych: ≤5mΩ
Siła włożenia: ≤50N
Wycofanie siły: ≥50N
Odpowiedni kabel: 2,5 mm2 / 4 mm2 / 6 mm2 (AWG14 / 12/10)
System zamykania: Przystąp
Nr produktu DC-DC
Napięcie znamionowe TUV 1000 V DC
Prąd znamionowy 30A
Odpowiednie przekroje przewodów 2,5 mm2 ~ 10,0 mm2 / 14AWG ~ 8AWG
Rozmiar zacisku Φ4,0 mm
Napięcie testowe DC 8KV 1 min
Stopień zanieczyszczenia 2
Klasa ochrony Klasa II
Materiał zacisków Cynowana miedź
Odporność na kontakt ≤ 5 mΩ
Materiały izolacyjne PPC
Klasa IP IP67 (IEC 60529)
Siła wyciągania ≥ 50N
Siła wstawiania ≤ 50 N.
Temperatura badania -40ºC ~ + 85ºC
Klasa płomienia UL94V - 0


Instrukcje składania



Podczas samodzielnego montażu używane są części i narzędzia inne niż podane lub jeśli nie przestrzega się opisanych tutaj instrukcji przygotowania i montażu, nie można zagwarantować bezpieczeństwa ani zgodności z danymi technicznymi.

W celu ochrony przed porażeniem prądem elektrycznym, złącza PV muszą być odizolowane od zasilania podczas montażu lub demontażu

Produkt końcowy musi zapewniać ochronę przed porażeniem elektrycznym

Odłączanie pod obciążeniem: Połączenia wtykowe PV nie mogą być odłączane pod obciążeniem; można je ustawić w stanie bez obciążenia przez wyłączenie przetwornika DC / AC lub przerwanie przerywacza obwodu AC.

Odłączone złącza należy zabezpieczyć przed brudem i wodą za pomocą zaślepek.

Zatkane części są wodoszczelne IP67


Korzyść:



• Prosty, szybki, bezpieczny i skuteczny montaż na polu
• Samodzielnie opracowuj innowacyjny projekt, posiadaj niezależne prawa własności intelektualnej, dostosowujące się bezpośrednio do złącza
• Wysoka wytrzymałość mechaniczna
• Przenoszenie wysokiego prądu i napięcia: 30 A, 1000 V DC
• Niski opór przejścia
• Innowacyjna szczelna, wodoodporna, odporna na kurz konstrukcja: IP68
• Doskonały materiał z tworzywa sztucznego, UL 94-V0, szeroki zakres temperatur: -40 ° C do 90 ° C, odporny na warunki atmosferyczne i promieniowanie UV do długotrwałego stosowania na zewnątrz
• Zatwierdzony przez TUV

FAQ:


1. Kiedy mogę otrzymać wycenę?
W ciągu 24 godzin od otrzymania zapytania, jeśli bardzo pilnie potrzebujesz wyceny, zadzwoń do nas w celu podania pełnej specyfikacji kabla.cena zostanie wkrótce skalkulowana.
2. Jak długo z dostawą?
Zwykle w ciągu 3-4 dni roboczych po dokonaniu płatności, głównie w zależności od ilości.
3. Jakie są twoje warunki płatności?
Akceptujemy T / T (przelew bankowy), L / C.
4. Czy akceptujesz indywidualne zamówienie?
Tak.
5. Czy oferujecie OEM i ODM?
Tak.Dostępne są OEM i ODM.

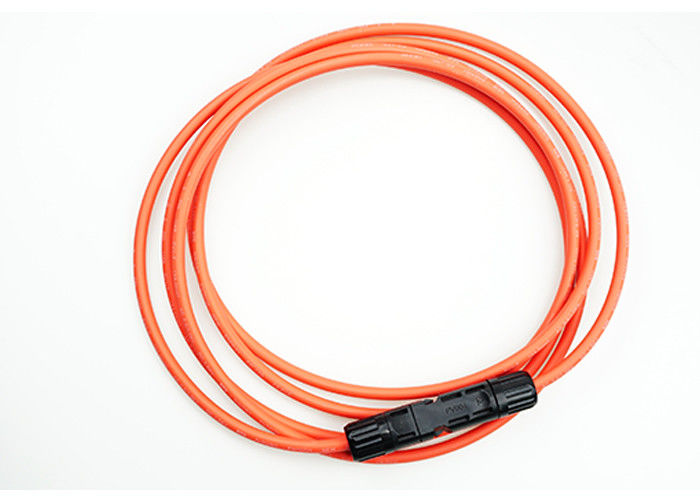

Zdjęcie przedłużacza do panelu słonecznego

Odporny na ozon kabel zasilający do panelu słonecznego Odporność na kurz Szeroki zakres temperatur roboczych 0
