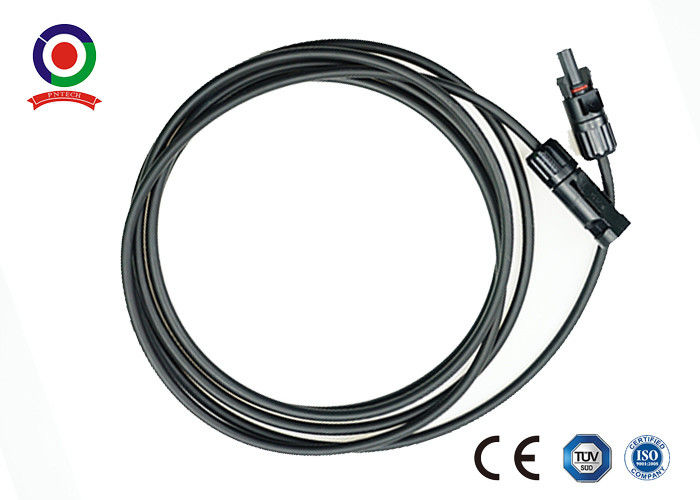

Odporny na promieniowanie ultrafioletowe przedłużacz do panelu słonecznego 4 mm 12AWG
Miejsce pochodzenia | Chiny |
---|---|
Nazwa handlowa | Pntech |
Orzecznictwo | TUV/CE/ISO9001 |
Numer modelu | DC-DC |
Minimalne zamówienie | 1 zestaw |
Cena | Negotiation |
Szczegóły pakowania | 100 zestawów / woreczek foliowy 500 zestawów / karton 39x39x22cm |
Czas dostawy | 3-10 dni |
Zasady płatności | L / C, T / T, Western Union |
Możliwość Supply | 5000 par dziennie |
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xNazwa produktu | Przedłużacz solarny | Rozmiar kabla | 4mm2 12AWG |
---|---|---|---|
Stopień ochrony | IP67 | Prąd znamionowy | 30A |
Rezystancja styków | ≤5mΩ | kolor | czarny |
Atrakcja | Przedłużacz do panelu słonecznego 12AWG,przedłużacz do panelu słonecznego 4 mm |
Zatwierdzony przez TUV przedłużacz solarny 5 stóp 4 mm2 ze złączem żeńskim i męskim
Opis kabla słonecznego
Opis kabla:
Rozmiar kabla: kabel słoneczny 4 mm2
(1) Przewodnik: cynowana wyżarzona miedź
(2) Izolacja: 120 ° C XLPE, czarna
(3) Kurtka: 120 ° C XLPE, czarna lub czerwona
(4) Oznakowanie:
TüV 2 PfG 1169 PV1-F 1 × 4,0mm2 AC 0,6 / 1,0KV DC 1,8KV NINGBO PNTECH NEW ENERGY CO., LTD.
(5) Kolor kabla czerwony i czarny
Rodzaj | Krzyż | Pasmo | Konduktor | Konduktor | Zewnętrzny | Ocenione | Ocenione | Waga |
Sekcja | projekt | średnica | odporność | średnica | Napięcie | obecny | ||
mm² | Nr x ø (mm) | mm | Ω / km | mm | VAC / DC | ZA | Kg / km | |
PV-1 * 1,5 mm² | 1.5 | 30x ø 0,25 | 1.6 | 13.5 | 4.8 | 1000/1800 | 30 | 35 |
PV-1 * 2,5 mm² | 2.5 | 50x ø 0,25 | 2.0 | 8.21 | 5.3 | 1000/1800 | 41 | 50 |
PV-1 * 4,0 mm² | 4.0 | 56x ø 0,3 | 2.6 | 5.09 | 6.1 | 1000/1800 | 55 | 70 |
PV-1 * 6,0 mm² | 6.0 | 84x ø 0,3 | 3.3 | 3.39 | 7.1 | 1000/1800 | 70 | 95 |
Złącze
1. Złącze przyjmuje kontakt trzciny z pokrętłem typu inne.
2. Automatyczne blokowanie umożliwia połączenie łatwiejsze i bardziej niezawodne.
3. Popularne figury pasują do większości instalacji w terenie.
4. Szybko do złącza.
5. Wodoodporny i chroni przed kurzem.
6. Długie życie.
Napięcie znamionowe: | 1000v |
Prąd znamionowy: | 22A (2,5mm2), 30A (4mm2,6mm2) |
Napięcie probiercze: | 6KV (50 Hz) |
Stopień ochrony: | IP67 / IP2X |
Materiał izolacyjny: | PC / PA / PPO / TPE |
Materiał styków: | Posrebrzana miedź |
Temperatura robocza: | -40 ° C ~ + 90 ° C |
Bezpieczna klasa: | 2 |
Klasa płomienia: | UL94-V0 |
Rezystancja styku złączy wtykowych: | ≤5mΩ |
Siła włożenia: | ≤50N |
Wycofanie siły: | ≥50N |
Odpowiedni kabel: | 2,5 mm2 / 4 mm2 / 6 mm2 (AWG14 / 12/10) |
System zamykania: | Przystąp |
Nr produktu | DC-DC |
Napięcie znamionowe | TUV 1000 V DC |
Prąd znamionowy | 30A |
Odpowiednie przekroje przewodów | 2,5 mm2 ~ 10,0 mm2 / 14AWG ~ 8AWG |
Rozmiar zacisku | Φ4,0 mm |
Napięcie testowe | DC 8KV 1 min |
Stopień zanieczyszczenia | 2 |
Klasa ochrony | Klasa II |
Materiał zacisków | Cynowana miedź |
Odporność na kontakt | ≤ 5 mΩ |
Materiały izolacyjne | PPC |
Klasa IP | IP67 (IEC 60529) |
Siła wyciągania | ≥ 50N |
Siła wstawiania | ≤ 50 N. |
Temperatura badania | -40ºC ~ + 85ºC |
Klasa płomienia | UL94V - 0 |
Instrukcje składania
Podczas samodzielnego montażu używane są części i narzędzia inne niż podane lub jeśli nie przestrzega się opisanych tutaj instrukcji przygotowania i montażu, nie można zagwarantować bezpieczeństwa ani zgodności z danymi technicznymi.
W celu ochrony przed porażeniem prądem elektrycznym, złącza PV muszą być odizolowane od zasilania podczas montażu lub demontażu
Produkt końcowy musi zapewniać ochronę przed porażeniem elektrycznym
Odłączanie pod obciążeniem: Połączenia wtykowe PV nie mogą być odłączane pod obciążeniem; można je ustawić w stanie bez obciążenia przez wyłączenie przetwornika DC / AC lub przerwanie przerywacza obwodu AC.
Odłączone złącza należy zabezpieczyć przed brudem i wodą za pomocą zaślepek.
Zatkane części są wodoszczelne IP67
Korzyść:
• Prosty, szybki, bezpieczny i skuteczny montaż na polu
• Samodzielnie opracowuj innowacyjny projekt, posiadaj niezależne prawa własności intelektualnej, dostosowujące się bezpośrednio do złącza
• Wysoka wytrzymałość mechaniczna
• Przenoszenie wysokiego prądu i napięcia: 30 A, 1000 V DC
• Niski opór przejścia
• Innowacyjna szczelna, wodoodporna, odporna na kurz konstrukcja: IP68
• Doskonały materiał z tworzywa sztucznego, UL 94-V0, szeroki zakres temperatur: -40 ° C do 90 ° C, odporny na warunki atmosferyczne i promieniowanie UV do długotrwałego stosowania na zewnątrz
• Zatwierdzony przez TUV
FAQ:
1. Kiedy mogę otrzymać wycenę?
W ciągu 24 godzin od otrzymania zapytania, jeśli bardzo pilnie potrzebujesz wyceny, zadzwoń do nas w celu podania pełnej specyfikacji kabla.cena zostanie wkrótce skalkulowana.
2. Jak długo z dostawą?
Zwykle w ciągu 3-4 dni roboczych po dokonaniu płatności, głównie w zależności od ilości.
3. Jakie są twoje warunki płatności?
Akceptujemy T / T (przelew bankowy), L / C.
4. Czy akceptujesz indywidualne zamówienie?
Tak.
5. Czy oferujecie OEM i ODM?
Tak.Dostępne są OEM i ODM.
Zdjęcie Przedłużacz solarny
