Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Pntech
Orzecznictwo: ISO9001/TUV/CE
Numer modelu: PV1-F 1x6mm2
Warunki płatności i wysyłki
Minimalne zamówienie: 200m
Cena: Negotiation
Szczegóły pakowania: 200 m / rolka, 400 m / karton
Czas dostawy: 3-10 dni
Zasady płatności: L / C, T / T
Możliwość Supply: 70000m dziennie
Nazwa produktu: |
Kabel solarny PV DC 6mm2 |
Napięcie przemienne: |
600 / 1000V |
Kod HS: |
8544492100 |
kolor: |
czarny lub czerwony |
waga: |
95 kg / km |
uszczelka: |
200 m / rolka |
Nazwa produktu: |
Kabel solarny PV DC 6mm2 |
Napięcie przemienne: |
600 / 1000V |
Kod HS: |
8544492100 |
kolor: |
czarny lub czerwony |
waga: |
95 kg / km |
uszczelka: |
200 m / rolka |

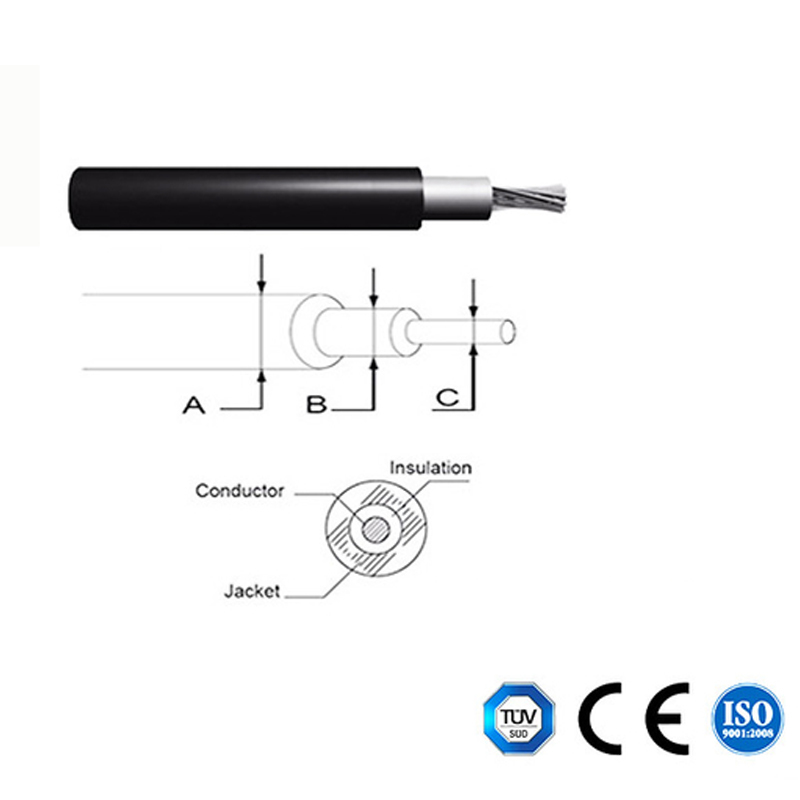

6mm2 1000V AC TUV 2pfg1169 Certyfikowany podwójnie izolowany kabel słoneczny PV DC XLPE
Określ
Dyrygent: cynowana miedź, zgodnie z VDE0295 / IEC60228, klasa 5
Izolacja: Kopolimer poliolefinowy sieciowany wiązką elektronów TUV 2PfG / 1169
Osłona: Kopolimer poliolefinowy sieciowany wiązką elektronów TUV 2PfG / 1169
Napięcie nominalne: AC 600 / 1000V DC 1000 / 1800V
Charakterystyka: żaroodporny środek zmniejszający palność, UV / ozon / hydroliza / odporność na klimat
Kolor płaszcza: czarny lub zgodnie z życzeniem klienta
Temperatura znamionowa: 45 ° c do + 125 ° c -40 ° F do + 257 ° F
Temperatura otoczenia: 25 lat (TUV) -40 ° c do + 90 ° c -40 ° F do + 194 ° F
Maksymalna temperatura obwodu zwarciowego: 280 ° C, + 536 ° F
Promień gięcia: instalacja stacjonarna> 4X Sporadycznie przenoszone> 5X
Rozmiar | Przekrój | Struktura przewodnika | Średnica zewnętrzna | Maks.DC | Ocenione | Ocenione |
Odporność na 20 ℃ | Napięcie | obecny | ||||
mm² | mm | mm | Ω / km | V DC | ZA | |
1 x 2,5 mm² | 2,5 mm² | 49 x ∅0,25 | 5.4 | 8.06 | 1000/1500 | 30A |
1 x 4,0 mm² | 4,0 mm² | 56 x ∅0,285 | 6.1 | 4,97 | 1000/1500 | 50A |
1 x 6,0 mm² | 6,0 mm² | 84 x ∅0,30 | 7.1 | 3.52 | 1000/1500 | 70A |
1 x 10,0 mm² | 10,0 mm² | 80 x ∅0,40 | 8.5 | 2.12 | 1000/1500 | 95A |
Podanie :
Specjalnie zaprojektowany do łączenia elementów systemów fotowoltaicznych wewnątrz i
na zewnątrz budynku i wyposażenia o wysokich wymaganiach mechanicznych i ekstremalnych warunkach pogodowych
warunki. dla instalacji stałych.
Imię | Kabel PV |
Opis produktu | Szeroko stosowany w wewnętrznych i zewnętrznych instalacjach słonecznych, instalacjach elektrycznych, wewnętrznych i zewnętrznych, obszarach zagrożonych wybuchem, fabrykach, przemyśle i rolnictwie. |
Cechy produktu | Niska emisja dymu bez halogenów, dobra odporność na zimno, promieniowanie ultrafioletowe, ozon i warunki atmosferyczne. |
Ognioodporny, odporny na cięcie i penetrację. | |
Poziom ochrony kabla Ⅱ poziom. | |
Dzięki promieniowaniu kabli fotowoltaicznych o temperaturze 150 ℃ jako materiałom izolacyjnym, bezhalogenowy środek zmniejszający palność jest bezhalogenową, nietoksyczną modyfikowaną żywicą polietylenową cienką żywicą jako głównym surowcem, dodaj bezhalogenową, nietoksyczną, zmniejszającą palność, stabilizator ciepła, eliminuj dym środek konserwujący np. nawóz nie zawiera halogenu, metali ciężkich, fosforu. | |
Jest zgodny z ROHS, a po zanurzeniu rezystancja izolacji jest niewielka. | |
Elektryczny | 1. Rezystancja DC: gotowy kabel przy 20 ° C rezystancja rdzenia z drutu przewodzącego nie jest większa niż 5,09 Ω / km |
2. Rezystancja izolacji: gotowa rezystancja izolacji kabla przy 20 ℃ nie powinna być mniejsza niż 1014 Ω.Cm, rezystancja izolacji gotowego kabla przy 90 ℃ jest nie mniejsza niż 1011 Ω.Cm | |
3. Rezystancja powierzchni powłoki: rezystancja powierzchni gotowej osłony kabla nie powinna być mniejsza niż 109 Ω. | |
Struktura kabla | Przewód: drut miedziany cynowany 2,5, 4,6,10,16 mm2 PV1 - F |
Przewód PV 25,16 i 10,6,4,2,5 mm2 | |
Izolacja:> 0,5 mm grubości z materiałem o niskiej emisji dymu i halogenów i spełnia określony limit klienta. | |
Płaszcz: materiał o niskiej emisji dymu i bez halogenów, grubość> 0,5 mm. | |
Szczegółowe parametry | Temperatura otoczenia: - 40 ℃ ~ + 90 ℃ |
Najwyższa temperatura przewodu: 120 ℃ (pozostawić 5 sw temperaturze zwarcia 200 ℃) | |
Ograniczone napięcie: AC0,6 / 1kv dc1,8kv. |
(Produkujemy również pojedynczy rdzeń 2,5 mm2, 6 mm2, 10 mm2 i 16 mm2, a także podwójne rdzenie,
proszę skonsultować się ze mną bezpośrednio w razie potrzeby)
Zdjęcie kabla słonecznego PV DC 6mm2
