Odporny na promieniowanie UV przedłużacz 1000 V DC zasilany energią słoneczną

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: Pntech

Orzecznictwo: TUV/CE/ISO9001

Numer modelu: DC-00

Warunki płatności i wysyłki

Minimalne zamówienie: 1 zestaw

Cena: Negotiation

Szczegóły pakowania: 100 zestawów / woreczek foliowy 500 zestawów / karton 39x39x22cm

Czas dostawy: 3-10 dni

Zasady płatności: L / C, T / T

Możliwość Supply: 5000 par dziennie

Uzyskaj najlepszą cenę
Skontaktuj się teraz
Specyfikacje
Atrakcja:

Przedłużacz 1000 V DC zasilany energią słoneczną

,

przedłużacz zasilany energią słoneczną 30 A

Nazwa produktu:
kabel słoneczny
Klasa płomienia:
UL94-VO
Napięcie znamionowe:
1000VDC
Prąd znamionowy::
30A
Rezystancja styków:
≤5mΩ
kolor:
czarny
Nazwa produktu:
kabel słoneczny
Klasa płomienia:
UL94-VO
Napięcie znamionowe:
1000VDC
Prąd znamionowy::
30A
Rezystancja styków:
≤5mΩ
kolor:
czarny
Opis
Odporny na promieniowanie UV przedłużacz 1000 V DC zasilany energią słoneczną



Kabel słoneczny DC 1000 V PV1-F 1x4 mm2, kabel do panelu słonecznego odporny na promieniowanie UV Czarny Czerwony



Opis kabla słonecznego



Szczegóły kabla solarnego o wysokiej obciążalności prądowej



1. Ocena: Napięcie: 600 / 1000V Temperatura: -40 ° C - 90 ° C

2. Materiał:

(1) Przewodnik: cynowana wyżarzona miedź

(2) Izolacja: 120 ° C XLPE, czarna

(3) Kurtka: 120 ° C XLPE, czarna lub czerwona

3. Zastosowanie: Specjalnie zaprojektowany do łączenia elementów instalacji fotowoltaicznych wewnątrz i na zewnątrz budynków oraz urządzeń o wysokich wymaganiach mechanicznych i ekstremalnych warunkach atmosferycznych. Do instalacji stałych.

4. Charakterystyka ogólna: Kabel wykonany z izolacji i powłoki usieciowanej wiązką elektronów;wysoka odporność na ciepło, zimno, olej, ścieranie, ozon, promieniowanie UV i warunki atmosferyczne;z poprawioną reakcją w przypadku pożaru.



Rodzaj Krzyż Pasmo Konduktor Konduktor Zewnętrzny Ocenione Ocenione Waga
Sekcja projekt średnica odporność średnica Napięcie obecny
mm² Nr x ø (mm) mm Ω / km mm VAC / DC ZA Kg / km
PV-1 * 1,5 mm² 1.5 30x ø 0,25 1.6 13.5 4.8 1000/1800 30 35
PV-1 * 2,5 mm² 2.5 50x ø 0,25 2.0 8.21 5.3 1000/1800 41 50
PV-1 * 4,0 mm² 4.0 56x ø 0,3 2.6 5.09 6.1 1000/1800 55 70
PV-1 * 6,0 mm² 6.0 84x ø 0,3 3.3 3.39 7.1 1000/1800 70 95


Złącze



1. Złącze przyjmuje kontakt trzciny z pokrętłem typu inne.
2. Automatyczne blokowanie umożliwia połączenie łatwiejsze i bardziej niezawodne.

3. Popularne figury pasują do większości instalacji w terenie.

4. Szybko do złącza.

5. Wodoodporny i chroni przed kurzem.

6. Długie życie.



Napięcie znamionowe: 1000v
Prąd znamionowy: 22A (2,5mm2), 30A (4mm2,6mm2)
Napięcie probiercze: 6KV (50 Hz)
Stopień ochrony: IP67 / IP2X
Materiał izolacyjny: PC / PA / PPO / TPE
Materiał styków: Posrebrzana miedź
Temperatura robocza: -40 ° C ~ + 90 ° C
Bezpieczna klasa: 2
Klasa płomienia: UL94-V0
Rezystancja styku złączy wtykowych: ≤5mΩ
Siła włożenia: ≤50N
Wycofanie siły: ≥50N
Odpowiedni kabel: 2,5 mm2 / 4 mm2 / 6 mm2 (AWG14 / 12/10)
System zamykania: Przystąp
Nr produktu DC-DC
Napięcie znamionowe TUV 1000 V DC
Prąd znamionowy 30A
Odpowiednie przekroje przewodów 2,5 mm2 ~ 10,0 mm2 / 14AWG ~ 8AWG
Rozmiar zacisku Φ4,0 mm
Napięcie testowe DC 8KV 1 min
Stopień zanieczyszczenia 2
Klasa ochrony Klasa II
Materiał zacisków Cynowana miedź
Odporność na kontakt ≤ 5 mΩ
Materiały izolacyjne PC
Klasa IP IP67 (IEC 60529)
Siła wyciągania ≥ 50N
Siła wstawiania ≤ 50 N.
Temperatura badania -40ºC ~ + 85ºC
Klasa płomienia UL94V - 0


Instrukcje składania



Podczas samodzielnego montażu używane są części i narzędzia inne niż podane lub jeśli nie przestrzega się opisanych tutaj instrukcji przygotowania i montażu, nie można zagwarantować bezpieczeństwa ani zgodności z danymi technicznymi.

W celu ochrony przed porażeniem prądem elektrycznym, złącza PV muszą być odizolowane od zasilania podczas montażu lub demontażu

Produkt końcowy musi zapewniać ochronę przed porażeniem elektrycznym

Odłączanie pod obciążeniem: Połączenia wtykowe PV nie mogą być odłączane pod obciążeniem; można je ustawić w stanie bez obciążenia przez wyłączenie przetwornika DC / AC lub przerwanie przerywacza obwodu AC.

Odłączone złącza należy zabezpieczyć przed brudem i wodą za pomocą zaślepek.

Zatkane części są wodoszczelne IP67


Korzyść:



• Prosty, szybki, bezpieczny i skuteczny montaż na polu
• Samodzielnie opracowuj innowacyjny projekt, posiadaj niezależne prawa własności intelektualnej, dostosowujące się bezpośrednio do złącza
• Wysoka wytrzymałość mechaniczna
• Przenoszenie wysokiego prądu i napięcia: 30 A, 1000 V DC
• Niski opór przejścia
• Innowacyjna szczelna, wodoodporna, odporna na kurz konstrukcja: IP68
• Doskonały materiał z tworzywa sztucznego, UL 94-V0, szeroki zakres temperatur: -40 ° C do 90 ° C, odporny na warunki atmosferyczne i promieniowanie UV do długotrwałego stosowania na zewnątrz
• Zatwierdzony przez TUV

FAQ:


1. Kiedy mogę otrzymać wycenę?
W ciągu 24 godzin od otrzymania zapytania, jeśli bardzo pilnie potrzebujesz wyceny, zadzwoń do nas w celu podania pełnej specyfikacji kabla.cena zostanie wkrótce skalkulowana.
2. Jak długo z dostawą?
Zwykle w ciągu 3-4 dni roboczych po dokonaniu płatności, głównie w zależności od ilości.
3. Jakie są twoje warunki płatności?
Akceptujemy T / T (przelew bankowy), L / C.
4. Czy akceptujesz indywidualne zamówienie?
Tak.
5. Czy oferujecie OEM i ODM?
Tak.Dostępne są OEM i ODM.

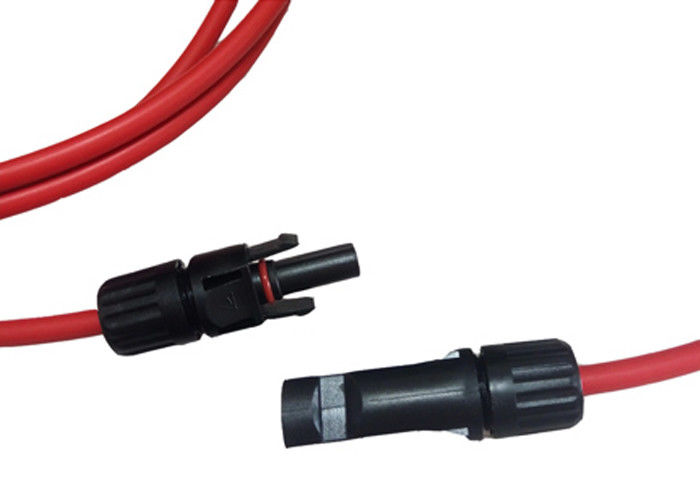

Zdjęcie kabla słonecznego
