Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Pntech
Orzecznictwo: ISO9001/TUV/CE
Numer modelu: PV1-F 1x6sqmm
Warunki płatności i wysyłki
Minimalne zamówienie: 200m
Cena: Negotiation
Szczegóły pakowania: 200 m na rolkę, 400 m na karton
Czas dostawy: 3-10 dni
Zasady płatności: L / C, T / T
Możliwość Supply: 70000m dziennie
Nazwa produktu: |
Kabel fotowoltaiczny |
Materiał: |
XLPE |
Podanie: |
Elektrownia |
kolor: |
czarny lub czerwony |
waga: |
95 kg / km |
uszczelka: |
200 m na rolkę |
Nazwa produktu: |
Kabel fotowoltaiczny |
Materiał: |
XLPE |
Podanie: |
Elektrownia |
kolor: |
czarny lub czerwony |
waga: |
95 kg / km |
uszczelka: |
200 m na rolkę |
TUV En50618 1500V DC H1Z2Z2-K 6sqmm Fotowoltaiczny kabel solarny do elektrowni słonecznej
Określ
Projektant systemu kablowego wybiera rozmiar kabla, biorąc pod uwagę wszystkie takie obniżenia parametrów instalacji, jakie istnieją
dostateczna poduszka na wszelkie nieprzewidziane sytuacje i możliwość przyszłego przeciążenia.Dlatego dla normalnego (90 C) LT XLPE
kable, projektant systemu kablowego dąży do obciążenia kabla maksymalnie do 75 C do być może 80 C maksymalnej temperatury roboczej, utrzymując
równowaga jako poduszka.Instalacje solarne zazwyczaj znajdują się w strefach o wysokiej temperaturze otoczenia.
| Rodzaj | Przekrój | Projekt nici | Średnica przewodu | Rezystancja przewodnika | Średnica zewnętrzna | Napięcie znamionowe | Prąd znamionowy |
| H1Z2Z2-K 1x2,5mm2 | 2,5 mm2 | 36x φ0,285 mm | 2,0 mm | 8,21 Ω / km | 5,4 mm | 1500VDC | 50A |
| H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0,285 mm | 2,6 mm | 5,09 Ω / km | 5,9 mm | 1500VDC | 70A |
| H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0,285 mm | 3,3 mm | 3,52 Ω / km | 6,7 mm | 1500VDC | 95A |
| H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0,4 mm | 4,4 mm | 1,95 Ω / km | 7,4 mm | 1500VDC | 98A |
| H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0,4 mm | 5,2 mm | 1,24 Ω / km | 9,2 mm | 1500VDC | 132A |
Podanie :
Stosowany do paneli słonecznych do wytwarzania energii i powiązanych elementów okablowania, połączenia, szczególnie nadaje się do użytku na zewnątrz.Odporność na światło słoneczne, przeciwdziałanie starzeniu, stosowanie materiałów zmniejszających palność bez dymu bezhalogenowych, wyższa klasa, większe bezpieczeństwo.
| Imię | Kabel PV |
| Opis produktu | Szeroko stosowany w wewnętrznych i zewnętrznych instalacjach słonecznych, instalacjach elektrycznych, wewnętrznych i zewnętrznych, obszarach zagrożonych wybuchem, fabrykach, przemyśle i rolnictwie. |
| Cechy produktu | Niska emisja dymu bez halogenów, dobra odporność na zimno, promieniowanie ultrafioletowe, ozon i warunki atmosferyczne. |
| Ognioodporny, odporny na cięcie i penetrację. | |
| Poziom ochrony kabla Ⅱ poziom. | |
| Dzięki promieniowaniu kabli fotowoltaicznych o temperaturze 150 ℃ jako materiałom izolacyjnym, bezhalogenowy środek zmniejszający palność jest bezhalogenową, nietoksyczną modyfikowaną żywicą polietylenową cienką żywicą jako głównym surowcem, dodaj bezhalogenową, nietoksyczną, zmniejszającą palność, stabilizator ciepła, eliminuj dym środek konserwujący np. nawóz nie zawiera halogenu, metali ciężkich, fosforu. | |
| Jest zgodny z ROHS, a po zanurzeniu rezystancja izolacji jest niewielka. | |
| Elektryczny | 1. Rezystancja DC: gotowy kabel przy 20 ° C rezystancja rdzenia z drutu przewodzącego nie jest większa niż 5,09 Ω / km |
| 2. Rezystancja izolacji: gotowa rezystancja izolacji kabla przy 20 ℃ nie powinna być mniejsza niż 1014 Ω.Cm, rezystancja izolacji gotowego kabla przy 90 ℃ jest nie mniejsza niż 1011 Ω.Cm | |
| 3. Rezystancja powierzchni powłoki: rezystancja powierzchni gotowej osłony kabla nie powinna być mniejsza niż 109 Ω. | |
| Struktura kabla | Przewód: drut miedziany cynowany 2,5, 4,6,10,16 mm2 PV1 - F |
| Przewód PV 25,16 i 10,6,4,2,5 mm2 | |
| Izolacja:> 0,5 mm grubości z materiałem o niskiej emisji dymu i halogenów i spełnia określony limit klienta. | |
| Płaszcz: materiał o niskiej emisji dymu i bez halogenów, grubość> 0,5 mm. | |
| Szczegółowe parametry | Temperatura otoczenia: - 40 ℃ ~ + 90 ℃ |
| Najwyższa temperatura przewodu: 120 ℃ (pozostawić 5 sw temperaturze zwarcia 200 ℃) | |
| Ograniczone napięcie: AC0,6 / 1kv dc1,8kv. |
(Produkujemy również pojedynczy rdzeń 2,5 mm2, 4 mm2, 10 mm2 i 16 mm2, a także podwójne rdzenie,
proszę skonsultować się ze mną bezpośrednio w razie potrzeby)
FAQ:
1. Kiedy mogę otrzymać wycenę?
W ciągu 24 godzin od otrzymania zapytania, jeśli bardzo pilnie potrzebujesz wyceny, zadzwoń do nas w celu podania pełnej specyfikacji kabla.cena zostanie wkrótce skalkulowana.
2. Jak długo z dostawą?
Zwykle w ciągu 3-4 dni roboczych po dokonaniu płatności, głównie w zależności od ilości.
3. Jakie są twoje warunki płatności?
Akceptujemy T / T (przelew bankowy), L / C.
4. Czy akceptujesz indywidualne zamówienie?
Tak.
5. Czy oferujecie OEM i ODM?
Tak.Dostępne są OEM i ODM.

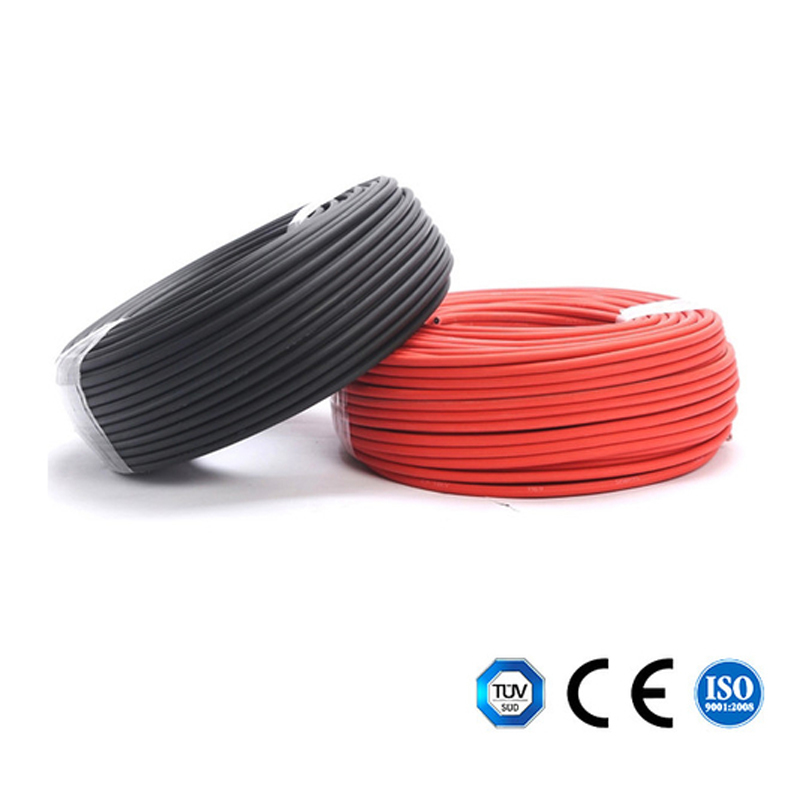

Zdjęcie kabla DC solar pv 6mm2
