Panel fotowoltaiczny DC z podwójną izolacją z przewodem z miedzi cynowanej

Miejsce pochodzenia Chiny
Nazwa handlowa Pntech
Orzecznictwo TUV/CE/ISO9001
Numer modelu PV1-F 1x4mm2
Minimalne zamówienie 100 m / rolka
Cena Negotiation
Szczegóły pakowania 100 m na rolkę 500 m na karton o wymiarach 42 x 42 x 22 cm
Czas dostawy 3-7 dni
Zasady płatności L / C, T / T
Możliwość Supply 70000m dziennie

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Nazwa produktu kabel układu słonecznego 4mm2 Rdzeń 1 rdzeń
Materiał przewodnika Skrętka cynowana miedź Kabel OD 5,9 mm
Struktura 56 / 0,285 mm kolor Czarny czerwony
Atrakcja

kable do energii słonecznej

,

kabel do układu słonecznego

Zostaw wiadomość
opis produktu


Wysokiej jakości pojedynczy rdzeń TUV 4 mm kabel z drutu słonecznego PV Kabel słoneczny DC do panelu pv

PV1-F, miedziany, ocynowany kabel solarny DC 4mm2


1. Ocena: Napięcie: 600 / 1000V Temperatura: -40 ° C - 90 ° C

2. Opis:

(1) Przewodnik: cynowana wyżarzona miedź

(2) Izolacja: 90 ° C XLPE, czarna

(3) Kurtka: 90 ° C XLPE, czarna lub czerwona

3. Oznaczenie: TüV 2 PfG 1169 PV1-F 1 × 2,5 ~ 16 mm2





Rodzaj Przekrój Projekt nici Średnica przewodu Rezystancja przewodnika Średnica zewnętrzna Napięcie znamionowe Prąd znamionowy
H1Z2Z2-K 1x2,5mm2 2,5 mm2 36x φ0,285 mm 2,0 mm 8,21 Ω / km 5,4 mm 1500VDC 50A
H1Z2Z2-K 1x4mm2 4mm2 56x φ0,285 mm 2,6 mm 5,09 Ω / km 5,9 mm 1500VDC 70A
H1Z2Z2-K 1x6mm2 6mm2 78x φ0,285 mm 3,3 mm 3,52 Ω / km 6,7 mm 1500VDC 95A
H1Z2Z2-K 1x10mm2 10mm2 80x φ0,4 mm 4,4 mm 1,95 Ω / km 7,4 mm 1500VDC 98A
H1Z2Z2-K 1x16mm2 16mm2 120x φ0,4 mm 5,2 mm 1,24 Ω / km 9,2 mm 1500VDC 132A


Kable ognioodporne Opis:

A. Zastosowanie: Kable z podwójną izolacją sieciowane wiązką elektronów do elektrowni fotowoltaicznych.
Konstrukcja: cynowana miedź, zgodnie z VDE0295 / IEC60228, klasa 5
B. Właściwości materiału / normy:
1. Odporność ogniowa: IEC60332-1.
2. Emisja dymu: IEC61034; EN50268-2
3. Niskie obciążenie ogniowe: DIN51900
4. Dopuszczenia: TUV2PfG 1169 / 08.2007 PV1-F.
5. Standardy aplikacji: UNE211 23; UNE20.460-5-52, UTE C 32-502


Podanie :
Stosowany do paneli słonecznych do wytwarzania energii i powiązanych elementów okablowania, połączenia, szczególnie nadaje się do użytku na zewnątrz.Odporność na światło słoneczne, przeciwdziałanie starzeniu, stosowanie materiałów zmniejszających palność bez dymu bezhalogenowych, wyższa klasa, większe bezpieczeństwo.


Imię Kabel PV
Opis produktu Szeroko stosowany w wewnętrznych i zewnętrznych instalacjach słonecznych, instalacjach elektrycznych, wewnętrznych i zewnętrznych, obszarach zagrożonych wybuchem, fabrykach, przemyśle i rolnictwie.
Cechy produktu Niska emisja dymu bez halogenów, dobra odporność na zimno, promieniowanie ultrafioletowe, ozon i warunki atmosferyczne.
Ognioodporny, odporny na cięcie i penetrację.
Poziom ochrony kabla Ⅱ poziom.
Dzięki promieniowaniu kabli fotowoltaicznych o temperaturze 150 ℃ jako materiałom izolacyjnym, bezhalogenowy środek zmniejszający palność jest bezhalogenową, nietoksyczną modyfikowaną żywicą polietylenową cienką żywicą jako głównym surowcem, dodaj bezhalogenową, nietoksyczną, zmniejszającą palność, stabilizator ciepła, eliminuj dym środek konserwujący np. nawóz nie zawiera halogenu, metali ciężkich, fosforu.
Jest zgodny z ROHS, a po zanurzeniu rezystancja izolacji jest niewielka.
Elektryczny 1. Rezystancja DC: gotowy kabel przy 20 ° C rezystancja rdzenia z drutu przewodzącego nie jest większa niż 5,09 Ω / km
2. Rezystancja izolacji: gotowa rezystancja izolacji kabla przy 20 ℃ nie powinna być mniejsza niż 1014 Ω.Cm, rezystancja izolacji gotowego kabla przy 90 ℃ jest nie mniejsza niż 1011 Ω.Cm
3. Rezystancja powierzchni powłoki: rezystancja powierzchni gotowej osłony kabla nie powinna być mniejsza niż 109 Ω.
Struktura kabla Dyrygent: drut miedziany cynowany 2,5, 4, 6, 10, 16 mm ^ 2 PV1 - F
Przewód PV 25, 16 i 10, 6, 4, 2 mm ^ 2
Izolacja:> 0,5 mm grubości z materiałem o niskiej emisji dymu i halogenów i spełnia określony limit klienta.
Płaszcz: materiał o niskiej emisji dymu i bez halogenów, grubość> 0,5 mm.
Szczegółowe parametry Temperatura otoczenia: - 40 ℃ ~ + 90 ℃
Najwyższa temperatura przewodu: 120 ℃ (pozostawić 5 sw temperaturze zwarcia 200 ℃)
Ograniczone napięcie: AC0,6 / 1kv dc1,8kv.


(Produkujemy również pojedynczy rdzeń 2,5 mm2, 6 mm2, 10 mm2 i 16 mm2, a także podwójne rdzenie,
proszę skonsultować się ze mną bezpośrednio w razie potrzeby)

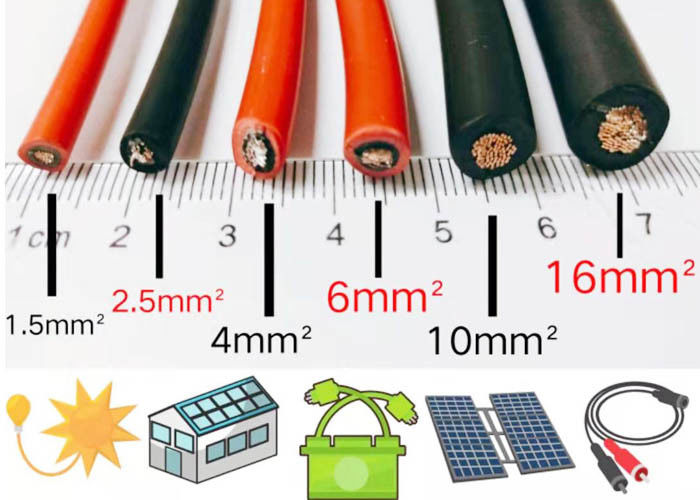

Zdjęcia kabla słonecznego 4mm DC
