Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Pntech
Orzecznictwo: TUV/CE/ISO9001
Numer modelu: PV005 1500V
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: Negotiation
Szczegóły pakowania: 100 zestawów / woreczek foliowy 500 zestawów / karton 39x39x22cm
Czas dostawy: 3-10 dni
Zasady płatności: L / C, T / T
Możliwość Supply: 5000 par dziennie
Podanie: |
Połączenie z Układem Słonecznym |
Płeć: |
Mężczyzna i kobieta |
Nazwa produktu: |
złącze panelu słonecznego |
Materiał: |
PPO |
Napięcie znamionowe: |
1500VDC |
Prąd znamionowy:: |
30A |
Podanie: |
Połączenie z Układem Słonecznym |
Płeć: |
Mężczyzna i kobieta |
Nazwa produktu: |
złącze panelu słonecznego |
Materiał: |
PPO |
Napięcie znamionowe: |
1500VDC |
Prąd znamionowy:: |
30A |
Wodoodporne złącze panelu słonecznego IP68 1500 V do przewodu PV 2,5 / 4 / 6mm2 TUV CE
Opis złączaIption:
1. Część z tworzywa sztucznego: PPO
2. Napięcie znamionowe: 1500 V DC
3. Prąd znamionowy: 30A
4. Rezystancja styku ≤ 0,5 MΩ
5. Klasa bezpieczeństwa: klasa 2
6. Zakres temperatur: -40 ° C -85 ° C
7. Pole przekroju przewodu: 2,5,4,6mm2
8. Stopień ochrony: IP67
9. Klasa płomienia: UL94-V0
10. Końcówka sprzętowa: cynowana miedź
napięcie znamionowe | ≤DC 1500 V. |
aktualna ocena | ≤30A (3,5-6 mm2) |
stopień zanieczyszczenia | CAT III / 2 |
moc znamionowa | 4000 W. |
poziom wodoodporności | IP67 |
materiał powłoki | materiał oporowy, PP0 |
system łączenia | połączenie cromp |
rezystancja styku wtyczki i złączy | 1MΩ |
napięcie probiercze | DC 6000 V (50 Hz, 1 min) |
materiał styków | miedź, pokryta srebrem |
klasa płomienia | UL94-VO |
klasa bezpieczeństwa | II |
odpowiedni kabel | OD4,5-8,5 (2,5-6,0 mm2) |
siła wkładania / siła wyciągająca | ≤50N / ≥50N |
Operacja Temperatura | -40ºC ~ + 125ºC |
materiał wewnętrzny | cynowanie miedziane |
certyfikat | CE, RoHS, CCC |
Instrukcje składania
Podczas samodzielnego montażu używane są części i narzędzia inne niż wymienione lub jeśli nie przestrzega się opisanych tutaj instrukcji przygotowania i montażu, nie można zagwarantować bezpieczeństwa ani zgodności z danymi technicznymi.
Aby zapewnić ochronę przed porażeniem prądem elektrycznym, złącza PV muszą być odizolowane od zasilania podczas montażu lub demontażu
Produkt końcowy musi zapewniać ochronę przed porażeniem elektrycznym
Odłączanie pod obciążeniem: Połączenia wtykowe PV nie mogą być odłączane pod obciążeniem; można je ustawić w stanie bez obciążenia, wyłączając przetwornik DC / AC lub przerywając przerywacz obwodu AC.
Odłączone złącza należy zabezpieczyć przed brudem i wodą za pomocą zaślepek.
Zatkane części są wodoszczelne IP67
Korzyść:
• Prosty, szybki, bezpieczny i skuteczny montaż na polu
• Samodzielnie opracowuj innowacyjny projekt, posiadaj niezależne prawa własności intelektualnej, dostosowujące się bezpośrednio do złącza
• Wysoka wytrzymałość mechaniczna
• Przenoszenie wysokiego prądu i napięcia: 30 A, 1000 V DC
• Niski opór przejścia
• Innowacyjna szczelna, wodoodporna, odporna na kurz konstrukcja: IP68
• Doskonałe tworzywo sztuczne, UL 94-V0, szeroki zakres temperatur: -40 ° C do 90 ° C, odporność na warunki atmosferyczne i promieniowanie UV do długotrwałego stosowania na zewnątrz
• Zatwierdzony przez TUV
FAQ:
1. Kiedy mogę otrzymać wycenę?
W ciągu 24 godzin od otrzymania zapytania, jeśli bardzo pilnie potrzebujesz wyceny, zadzwoń do nas w celu podania pełnej specyfikacji kabla.cena zostanie wkrótce skalkulowana.
2. Jak długo z dostawą?
Zwykle w ciągu 3-4 dni roboczych po dokonaniu płatności, głównie w zależności od ilości.
3. Jakie są twoje warunki płatności?
Akceptujemy T / T (przelew bankowy), L / C.
4. Czy akceptujesz indywidualne zamówienie?
Tak.
5. Czy oferujecie OEM i ODM?
Tak.Dostępne są OEM i ODM.

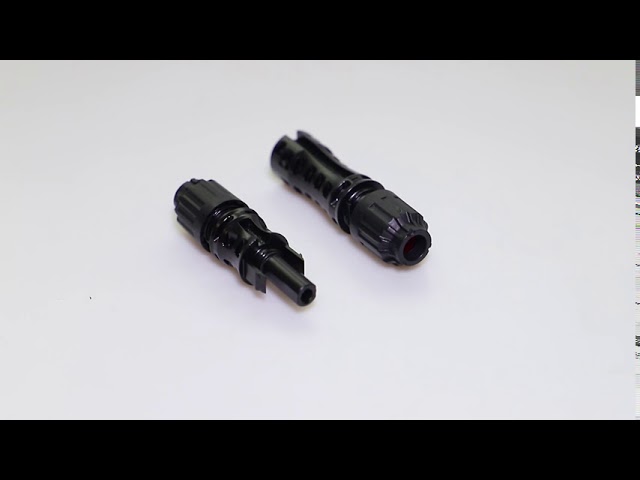

Zdjęcie złącza panelu słonecznego 1500 V.
