Kabel solarny 4mm2 H1Z2Z2-K do dachowego systemu fotowoltaicznego DC XLPO
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xNazwa produktu | Kabel układu słonecznego 4 mm2 | Konduktor | MIEDŹ CYNOWANA |
---|---|---|---|
uszczelka | 500 m / rolka | Kabel OD | 5,85 mm |
Napięcie DC | 1500 V. | kolor | Czerwony czarny |
Atrakcja | Kabel solarny 4mm2,kabel solarny h1z2z2 k,kabel fotowoltaiczny h1z2z2 k |
Kabel solarny 4mm2 H1Z2Z2-K Kabel do dachowego systemu fotowoltaicznego DC XLPO
Opis produktu
Podanie: | Przeznaczony do stosowania w fotowoltaicznym systemie zasilania.Mogą być instalowane jako swobodnie poruszające się, stałe lub wiszące.Mogą być również instalowane w korytkach kablowych, kanałach kablowych, na ścianach lub w ścianach. |
---|---|
Konduktor: | Cynowana miedź |
Izolacja: | Wiązka elektronów XLPE |
Osłona: | XLPE odporny na promieniowanie UV |
Normy: | AS / NZS 5000.2 |
Napięcie: | 0,6 / 1 kV AC lub 1,8 kV DC |
Długość opakowania: | 100 m, 500 m |
Normalna temperatura robocza: | 75 ° C |
Normy: | AS / NZS 5033.2012, PV1-F TUV 2 Pfg 1169 / 08.2007 |
Kolor rdzenia: | Pojedynczy rdzeń: czerwony lub czarny |
Kolor płaszcza: | czarny |
Temperatura robocza: | -40 ° C do 90 ° C |
Maksymalna temperatura przewodu: | 120 ° C |
Wydajność ogniowa: | Pionowe rozprzestrzenianie się płomienia pojedynczego kabla: IEC60332-1 Gęstość dymu: IEC61034, EN50268-2 |
Mając tak wiele problemów środowiskowych, z powodu marnotrawstwa zasobów naturalnych i nie dbania o naturę, ziemia wysycha, a ludzkość szuka sposobów na znalezienie alternatywnych sposobów, alternatywna energia energetyczna jest już znaleziona i nazywa się Energia słoneczna , stopniowo przemysł fotowoltaiczny zyskuje coraz większą uwagę, ponieważ z czasem ich ceny spadają i wiele osób uważa energię słoneczną za alternatywę dla swoich biur lub domów.Uważają, że jest tani, czysty i niezawodny.Na tle zwiększonego zainteresowania energią słoneczną spodziewany jest wzrost zapotrzebowania na kable solarne, które składają się z ocynowanej miedzi, 1,5 mm, 2,5 mm, 4,0 mm itd. Zostaną opisane nieco później.Kable słoneczne są obecnymi nośnikami transmisji energii słonecznej.Są przyjazne naturze i dużo bezpieczniejsze niż ich poprzednicy.Łączą ze sobą panele słoneczne.
Dane techniczne
Dyrygent: skrętka, cynowana miedź
Patrz IEC 60228 klasa 5
Izolacja wewnętrzna: XLPE
Kurtka zewnętrzna: XLPE
Kolor: czarny i czerwony
Numer kodu produktu | Rozmiar (mm2) | Średnica przewoduN / mm | Średnica izolacji (mm) | Nominalna średnica płaszcza (mm) | Waga netto / 1000 metrów (kg) |
PV1-F 1x1,5mm2 | 1.5 | 30 / 0,25 | 3.1 | 4.7 | 39 |
PV1-F 1x2,5mm2 | 2.5 | 49 / 0,25 | 3.6 | 5.3 | 48 |
PV1-F 1x4mm2 | 4 | 56 / 0,285 | 4.1 | 5.8 | 68 |
PV1-F 1x6mm2 | 6 | 84 / 0,285 | 4.7 | 6.4 | 88 |
PV1-F 1x10mm2 | 10 | 80 / 0,40 | 5.6 | 7.5 | 132 |
PV1-F 1x16mm2 | 16 | 126 / 0,40 | 7.55 | 10.2 | 205 |
Podanie :
Stosowany do paneli słonecznych do wytwarzania energii i powiązanych elementów okablowania, połączenia, szczególnie nadaje się do użytku na zewnątrz.Odporność na światło słoneczne, przeciwdziałanie starzeniu, stosowanie materiałów zmniejszających palność bez dymu bezhalogenowych, wyższa klasa, większe bezpieczeństwo.
Nazwa | Kabel PV |
Opis produktu | Szeroko stosowany w wewnętrznych i zewnętrznych instalacjach słonecznych, instalacjach elektrycznych, wewnętrznych i zewnętrznych, obszarach zagrożonych wybuchem, fabrykach, przemyśle i rolnictwie. |
Cechy produktu | Niska emisja dymu bez halogenów, dobra odporność na zimno, promieniowanie ultrafioletowe, ozon i warunki atmosferyczne. |
Ognioodporny, odporny na cięcie i penetrację. | |
Poziom ochrony kabla Ⅱ poziom. | |
Dzięki promieniowaniu kabli fotowoltaicznych o temperaturze 150 ℃ jako materiałom izolacyjnym, bezhalogenowy środek zmniejszający palność jest bezhalogenową, nietoksyczną modyfikowaną żywicą polietylenową cienką żywicą jako głównym surowcem, dodaj bezhalogenową, nietoksyczną, zmniejszającą palność, stabilizator ciepła, eliminuj dym środek konserwujący np. nawóz nie zawiera halogenu, metali ciężkich, fosforu. | |
Jest zgodny z ROHS, a po zanurzeniu rezystancja izolacji jest niewielka. | |
Elektryczny | 1. Rezystancja DC: gotowy kabel przy 20 ° C rezystancja rdzenia z drutu przewodzącego nie jest większa niż 5,09 Ω / km |
2. Rezystancja izolacji: gotowa rezystancja izolacji kabla przy 20 ℃ nie powinna być mniejsza niż 1014 Ω.Cm, rezystancja izolacji gotowego kabla przy 90 ℃ jest nie mniejsza niż 1011 Ω.Cm | |
3. Rezystancja powierzchni powłoki: rezystancja powierzchni powłoki gotowego kabla nie powinna być mniejsza niż 109 Ω. | |
Struktura kabla | Przewód: drut miedziany cynowany 2,5, 4,6,10,16 mm2 PV1 - F |
Przewód PV 25,16 i 10,6,4,2,5 mm2 | |
Izolacja:> 0,5 mm grubości z materiałem o niskiej emisji dymu i halogenów i spełnia określony limit klienta. | |
Płaszcz: materiał o niskiej emisji dymu i bez halogenów, grubość> 0,5 mm. | |
Szczegółowe parametry | Temperatura otoczenia: - 40 ℃ ~ + 90 ℃ |
Najwyższa temperatura przewodu: 120 ℃ (pozostawić 5 sw temperaturze zwarcia 200 ℃) | |
Ograniczone napięcie: AC0,6 / 1kv dc1,8kv. |
(Produkujemy również pojedynczy rdzeń 2,5 mm2, 6 mm2, 10 mm2 i 16 mm2, a także podwójne rdzenie,
proszę skonsultować się ze mną bezpośrednio, jeśli to konieczne)

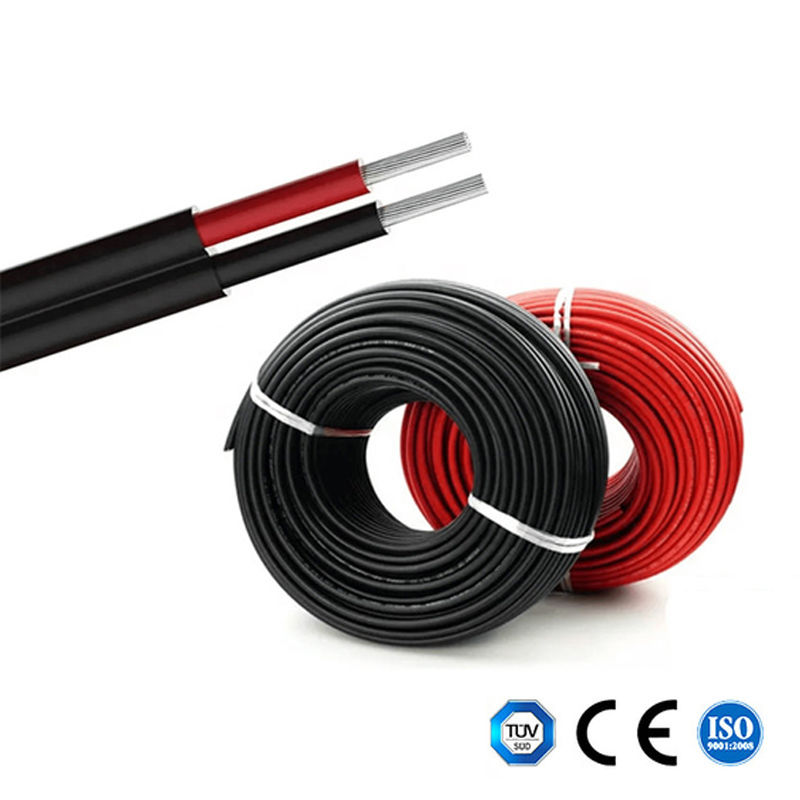

Zdjęcie kabla układu słonecznego 4 mm2
