Podkreślić:
kabel solarny DC
, kabel układu słonecznego
Jednordzeniowy kabel solarny DC 4 mm2
Kable ognioodporne TUV PV 1800V DC Jednordzeniowy kabel solarny DC do panelu słonecznego
Określ
1. Napięcie nominalne: U0 / U = 600 / 1000V AC, 1000 / 1800V DC;
2. Napięcie testowe: 6500 V, 50 Hz, 5 min.
3. Temperatura znamionowa: 45 ° C do + 125 ° C, -40 ° F do + 257 ° F, Temperatura otoczenia: 25 lat (TUV) -40 ° C do + 90 ° C, -40 ° F do + 194 ° F, Maksymalna temperatura zwarciowego obwodu: 280 ° C, + 536 ° F.
4. Promień gięcia: instalacja stacjonarna> 4X Okazjonalnie przesuwane> 5X
| Przekrój |
AWG |
Maksymalna rezystancja przewodnika przy 20ºC |
Maksymalna rezystancja izolacji przy 20ºC |
Maksymalna rezystancja izolacji przy 90ºC |
Bieżąca nośność |
| Pojedynczy kabel wolny w powietrzu |
Pojedynczy kabel na powierzchni |
2 obciążone kable przylegające do powierzchni |
| mm2 |
- |
Ω |
MΩ.km |
MΩ.km |
ZA |
ZA |
ZA |
| 1.5 |
16 |
13.7 |
859 |
0.859 |
30 |
29 |
24 |
| 2.5 |
14 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
| 4 |
12 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
Podanie :
Stosowany do paneli słonecznych do wytwarzania energii i powiązanych elementów okablowania, połączenia, szczególnie nadaje się do użytku na zewnątrz.Odporność na światło słoneczne, przeciwdziałanie starzeniu, stosowanie materiałów zmniejszających palność bezhalogenowych o niskiej emisji dymu, wyższa klasa, większe bezpieczeństwo.
| Nazwa |
Kabel PV |
| Opis produktu |
Szeroko stosowany w wewnętrznych i zewnętrznych instalacjach słonecznych, instalacjach elektrycznych, wewnętrznych i zewnętrznych, obszarach zagrożonych wybuchem, fabrykach, przemyśle i rolnictwie. |
| Cechy produktu |
Niska emisja dymu bez halogenów, dobra odporność na zimno, promieniowanie ultrafioletowe, ozon i warunki atmosferyczne. |
| Ognioodporny, odporny na cięcie i penetrację. |
| Poziom ochrony kabla Ⅱ poziom. |
| Dzięki promieniowaniu kabli fotowoltaicznych o temperaturze 150 ℃ jako materiałom izolacyjnym, bezhalogenowy środek zmniejszający palność jest bezhalogenową, nietoksyczną modyfikowaną żywicą polietylenową cienką żywicą jako głównym surowcem, dodaj bezhalogenową, nietoksyczną, zmniejszającą palność, stabilizator ciepła, eliminuj dym środek konserwujący np. nawóz nie zawiera halogenu, metali ciężkich, fosforu. |
| Jest zgodny z ROHS, a po zanurzeniu rezystancja izolacji jest niewielka. |
| Elektryczny |
1. Rezystancja DC: gotowy kabel przy 20 ° C rezystancja rdzenia z drutu przewodzącego nie jest większa niż 5,09 Ω / km |
| 2. Rezystancja izolacji: gotowa rezystancja izolacji kabla przy 20 ℃ nie powinna być mniejsza niż 1014 Ω.Cm, rezystancja izolacji gotowego kabla przy 90 ℃ jest nie mniejsza niż 1011 Ω.Cm |
| 3. Rezystancja powierzchni powłoki: rezystancja powierzchni gotowej osłony kabla nie powinna być mniejsza niż 109 Ω. |
| Struktura kabla |
Przewód: drut miedziany cynowany 2,5, 4,6,10,16 mm2 PV1 - F |
| Przewód PV 25,16 i 10,6,4,2,5 mm2 |
| Izolacja:> 0,5 mm grubości z materiałem o niskiej emisji dymu i halogenów i spełnia określony limit klienta. |
| Płaszcz: materiał o niskiej emisji dymu i bez halogenów, grubość> 0,5 mm. |
| Szczegółowe parametry |
Temperatura otoczenia: - 40 ℃ ~ + 90 ℃ |
| Najwyższa temperatura przewodu: 120 ℃ (pozostawić 5 sw temperaturze zwarcia 200 ℃) |
| Ograniczone napięcie: AC0,6 / 1kv dc1,8kv. |
(Produkujemy również pojedynczy rdzeń 2,5 mm2, 6 mm2, 10 mm2 i 16 mm2, a także podwójne rdzenie,
proszę skonsultować się ze mną bezpośrednio, jeśli to konieczne)

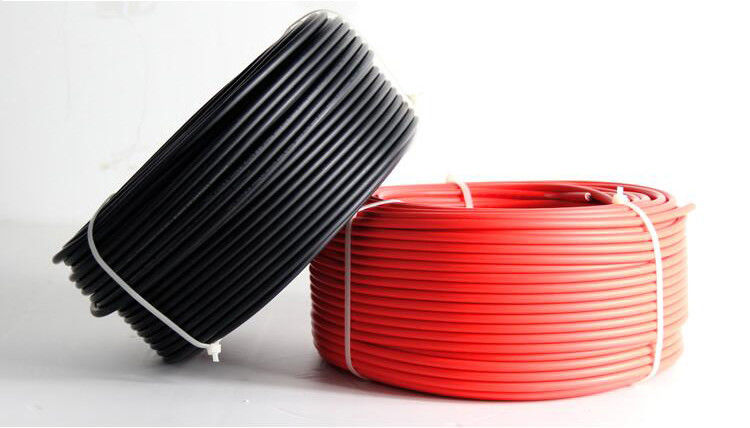

Zdjęcie kabla słonecznego DC 4mm
FAQ:
1. Kiedy mogę otrzymać wycenę?
W ciągu 24 godzin od otrzymania zapytania, jeśli bardzo pilnie potrzebujesz wyceny, prosimy o kontakt
zadzwoń do nas, aby podać pełną specyfikację kabla.cena zostanie wkrótce skalkulowana.
2. Jak długo z dostawą?
Zwykle w ciągu 3-4 dni roboczych po dokonaniu płatności, głównie w zależności od ilości.
3. Jakie są twoje warunki płatności?
Akceptujemy T / T (przelew bankowy), L / C.
4. Czy akceptujesz zamówienie niestandardowe?
Tak.
5. Czy oferujecie OEM i ODM?
Tak.Dostępne są OEM i ODM.
