kable do energii słonecznej
, kabel do układu słonecznego
H1Z2Z2-K 1x4mm2 Prąd elektryczny DC Prąd słoneczny Prąd fotowoltaiczny 100m / Roll Packing
Kabel elektryczny 4mm2 Kabel solarny DC Kabel PV solarny Przewód fotowoltaiczny CE
Specyfikacja
Kabel fotowoltaiczny PV DC Kabel solarnyParametry techniczne:
Napięcie robocze: AC: 600/1000V DC: 900/1800V
Napięcie maksymalne: 1.8KV
Napięcie testowe: 6.5kV AC
Temperatura pracy: -40-90 o C
Promień gięcia:
Stały: 4 x średnica całkowita
Zgięty: 5 x średnica całkowita
Maks. temperatura przewodnika: 120o C
Maks. temperatura przewodnika w zwarciu: 250°C
Rezystancja izolacji: 10 MΩ x km
| Przekrój |
AWG |
Maksymalna rezystancja przewodnika w 20ºC |
Maksymalna rezystancja izolacji w 20ºC |
Maksymalna rezystancja izolacji w 90ºC |
Obciążalność prądowa |
| Pojedynczy kabel w powietrzu |
Pojedynczy kabel na powierzchniach |
2 załadowane kable przylegające do powierzchni |
| mm2 |
- |
Ω |
MΩ.km |
MΩ.km |
A |
A |
A |
| 1.5 |
16 |
13.7 |
859 |
0.859 |
30 |
29 |
24 |
| 2.5 |
14 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
| 4 |
12 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
Zastosowanie:
Stosowany do paneli słonecznych do wytwarzania energii i powiązanych komponentów okablowania, połączeń, szczególnie odpowiedni do użytku na zewnątrz. Odporność na światło słoneczne, starzenie, stosowanie materiałów trudnopalnych bezhalogenowych o niskiej emisji dymu, wyższa jakość, większe bezpieczeństwo.
| Nazwa |
Kabel PV |
| Opis produktu |
Szeroko stosowany w instalacjach solarnych wewnętrznych i zewnętrznych, instalacjach elektrycznych, wewnątrz i na zewnątrz, w strefach zagrożonych wybuchem, fabrykach, przemyśle i rolnictwie. |
| Cechy produktu |
Niska emisja dymu bez halogenu, dobra odporność na zimno, promieniowanie ultrafioletowe, ozon i warunki atmosferyczne. |
| Ognioodporność, odporność na przecięcia i przebicia. |
| Poziom ochrony kabla Ⅱ. |
| Z kablem fotowoltaicznym 150 ℃ jako materiałem izolacyjnym, bezhalogenowy środek zmniejszający palność jest bezhalogenowy, nietoksyczny modyfikowany polietylen cienka żywica hengjing jako główny surowiec, dodaj bezhalogenowy, nietoksyczny, środek zmniejszający palność, stabilizator ciepła, eliminuj środek dymny, konserwant, taki jak nawóz, nie zawiera halogenu, metali ciężkich, fosforu. |
| Jest zgodny z ROHS, a rezystancja izolacji jest mała po zanurzeniu. |
| Elektryczne |
1. Rezystancja prądu stałego: gotowy kabel w 20 ℃ rezystancja prądu stałego rdzenia przewodzącego nie jest większa niż 5.09 Ω/km |
| 2. Rezystancja izolacji: gotowa rezystancja izolacji kabla w 20 ℃ nie powinna być mniejsza niż 1014 Ω. Cm, gotowa rezystancja izolacji kabla w 90 ℃ nie jest mniejsza niż 1011 Ω. Cm |
| 3. Rezystancja powierzchni powłoki: rezystancja powierzchni powłoki gotowego kabla nie powinna być mniejsza niż 109 Ω. |

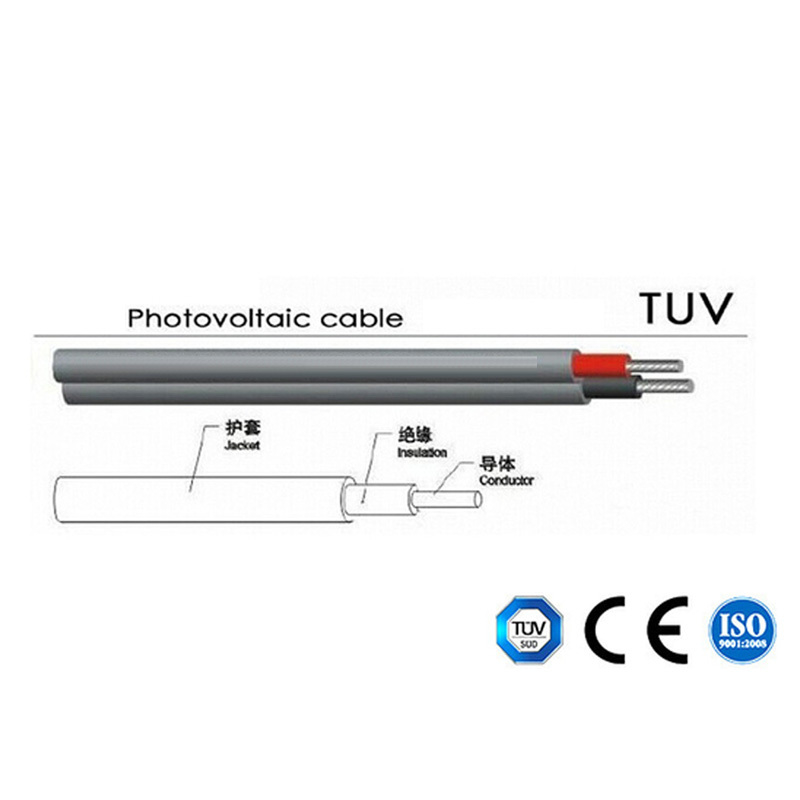

| Struktura kabla |
Przewodnik: drut miedziany ocynowany 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 i 10, 6,4,2.5 mm2 przewód PV |
| Izolacja: > 0.5 mm grubości z materiałem o niskiej emisji dymu i halogenów oraz spełniająca określony limit klienta. |
| Powłoka: niska emisja dymu i materiał bezhalogenowy o grubości > 0.5 mm. |
| Szczegółowe parametry |
Temperatura otoczenia: - 40 ℃ ~ + 90 ℃ |
| Najwyższa temperatura przewodnika: 120 ℃ (dopuszczalna 5 s w temperaturze zwarcia 200 ℃) |
| Napięcie graniczne: AC0.6/1kv dc1.8kv. |
(Produkujemy również pojedynczy rdzeń 2.5mm2, 6mm2, 10mm2 i 16mm2, a także podwójne rdzenie,
w razie potrzeby proszę skonsultować się ze mną bezpośrednio)
Pakowanie i wysyłka:
Informacje dotyczące pakowania i wysyłki produktu:
Nasz kabel solarny DC jest starannie zapakowany, aby zapewnić jego bezpieczną dostawę. Każdy kabel jest starannie zwinięty i umieszczony w solidnym kartonowym pudełku, aby zapobiec uszkodzeniom podczas transportu.
Informacje o wysyłce:
Oferujemy szybką i niezawodną wysyłkę wszystkich zamówień na nasz kabel solarny DC. Twoje zamówienie zostanie przetworzone i wysłane w ciągu 1-2 dni roboczych. Po wysyłce otrzymasz numer śledzenia, aby monitorować status dostawy.
FAQ:
P: Jaki jest numer modelu kabla solarnego DC?
O: Numer modelu to H1Z2Z2-K.
P: Gdzie produkowany jest kabel solarny DC?
O: Produkt jest produkowany w Chinach.
P: Jakie certyfikaty posiada kabel solarny DC?
O: Kabel solarny DC posiada certyfikaty TUV, CE, ISO9001, CQC, CPR i BCA.
P: Jakie jest minimalne zamówienie dla kabla solarnego DC?
O: Minimalne zamówienie to 500.
P: Jakie są szczegóły pakowania kabla solarnego DC?
O: Kabel solarny DC jest pakowany w rolki po 100 m każda.
