Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Pntech
Orzecznictwo: TUV/CE/ISO9001
Numer modelu: H1Z2Z2-K 1x4mm2
Warunki płatności i wysyłki
Minimalne zamówienie: 250 m / rolka
Cena: Negotiation
Szczegóły pakowania: 100 m na rolkę, 250 m na rolkę, 500 m na rolkę
Czas dostawy: 3-7 dni
Zasady płatności: L / C, T / T
Możliwość Supply: 70000m dziennie
Nazwa produktu: |
kabel do panelu słonecznego 4mm |
Słowo kluczowe: |
kabel do panelu słonecznego |
Materiał kurtki: |
XLPE |
Materiał przewodnika: |
Skrętka cynowana miedź |
Kabel OD: |
5,9 mm |
Odporność: |
≤5,09 (Ω / KM) |
kolor: |
Czarny czerwony |
uszczelka: |
250 m na rolkę |
Nazwa produktu: |
kabel do panelu słonecznego 4mm |
Słowo kluczowe: |
kabel do panelu słonecznego |
Materiał kurtki: |
XLPE |
Materiał przewodnika: |
Skrętka cynowana miedź |
Kabel OD: |
5,9 mm |
Odporność: |
≤5,09 (Ω / KM) |
kolor: |
Czarny czerwony |
uszczelka: |
250 m na rolkę |
Odporny na działanie ozonu kabel panelu słonecznego TUV 4 mm Doskonała odporność na ścieranie XLPE
Zalety kabla solarnego H1Z2Z2-K 4mm2 PV TUV czarno-czerwony
Właściwości elektryczne i wymiarowe tego produktu są mierzone przez dział techniczny i jakości w laboratorium JiangNan Cables.Wydajność kabla pod względem rezystancji przewodnika, jakości konstrukcji (wykonania), spójności wymiarowej i innych parametrów są weryfikowane zgodnie z opublikowanymi normami i zatwierdzane
Rodzaj | Przekrój | Projekt nici | Średnica przewodu | Rezystancja przewodnika | Średnica zewnętrzna | Napięcie znamionowe | Prąd znamionowy |
H1Z2Z2-K 1x2,5mm2 | 2,5 mm2 | 36x φ0,285 mm | 2,0 mm | 8,21 Ω / km | 5,4 mm | 1500VDC | 50A |
H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0,285 mm | 2,6 mm | 5,09 Ω / km | 5,9 mm | 1500VDC | 70A |
H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0,285 mm | 3,3 mm | 3,52 Ω / km | 6,7 mm | 1500VDC | 95A |
H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0,4 mm | 4,4 mm | 1,95 Ω / km | 7,4 mm | 1500VDC | 98A |
H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0,4 mm | 5,2 mm | 1,24 Ω / km | 9,2 mm | 1500VDC | 132A |
Podanie :
Stosowany do paneli słonecznych do wytwarzania energii i powiązanych elementów okablowania, połączenia, szczególnie nadaje się do użytku na zewnątrz.Odporność na światło słoneczne, przeciwdziałanie starzeniu, stosowanie materiałów zmniejszających palność bez dymu bezhalogenowych, wyższa klasa, większe bezpieczeństwo.
Wyjątkowe zalety:
1. Podwójna izolacja ściany. Sieć elektronów usieciowana
2. Doskonała odporność na promieniowanie UV, olej, smary, tlen i ozon
3. Doskonała odporność na ścieranie
4. Bezhalogenowy, opóźniający palenie, o niskiej toksyczności
5. Doskonała elastyczność i wydajność usuwania
6. Wysokoprądowa nośność
7. Zatwierdzone przez TUV
Imię | Kabel PV |
Opis produktu | Szeroko stosowany w wewnętrznych i zewnętrznych instalacjach słonecznych, instalacjach elektrycznych, wewnętrznych i zewnętrznych, obszarach zagrożonych wybuchem, fabrykach, przemyśle i rolnictwie. |
Cechy produktu | Niska emisja dymu bez halogenów, dobra odporność na zimno, promieniowanie ultrafioletowe, ozon i warunki atmosferyczne. |
Ognioodporny, odporny na cięcie i penetrację. | |
Poziom ochrony kabla Ⅱ poziom. | |
Dzięki promieniowaniu kabli fotowoltaicznych o temperaturze 150 ℃ jako materiałom izolacyjnym, bezhalogenowy środek zmniejszający palność jest bezhalogenową, nietoksyczną modyfikowaną żywicą polietylenową cienką żywicą jako głównym surowcem, dodaj bezhalogenową, nietoksyczną, zmniejszającą palność, stabilizator ciepła, eliminuj dym środek konserwujący np. nawóz nie zawiera halogenu, metali ciężkich, fosforu. | |
Jest zgodny z ROHS, a po zanurzeniu rezystancja izolacji jest niewielka. | |
Elektryczny | 1. Rezystancja DC: gotowy kabel przy 20 ° C rezystancja rdzenia z drutu przewodzącego nie jest większa niż 5,09 Ω / km |
2. Rezystancja izolacji: gotowa rezystancja izolacji kabla przy 20 ℃ nie powinna być mniejsza niż 1014 Ω.Cm, rezystancja izolacji gotowego kabla przy 90 ℃ jest nie mniejsza niż 1011 Ω.Cm | |
3. Rezystancja powierzchni powłoki: rezystancja powierzchni gotowej osłony kabla nie powinna być mniejsza niż 109 Ω. | |
Struktura kabla | Dyrygent: drut miedziany cynowany 2,5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
Przewód PV 25, 16 i 10, 6, 4, 2 mm ^ 2 | |
Izolacja:> 0,5 mm grubości z materiałem o niskiej emisji dymu i halogenów i spełnia określony limit klienta. | |
Płaszcz: materiał o niskiej emisji dymu i bez halogenów, grubość> 0,5 mm. | |
Szczegółowe parametry | Temperatura otoczenia: - 40 ℃ ~ + 90 ℃ |
Najwyższa temperatura przewodu: 120 ℃ (pozostawić 5 sw temperaturze zwarcia 200 ℃) | |
Ograniczone napięcie: AC0,6 / 1kv dc1,8kv. |
(Produkujemy również pojedynczy rdzeń 2,5 mm2, 6 mm2, 10 mm2 i 16 mm2, a także podwójne rdzenie,
proszę skonsultować się ze mną bezpośrednio w razie potrzeby)

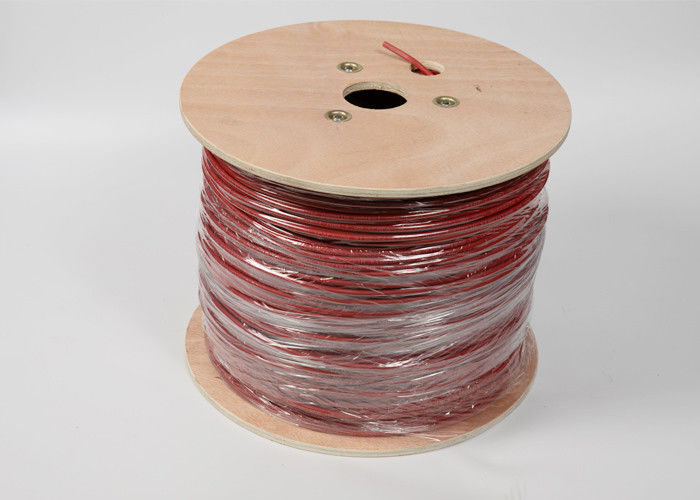

Zdjęcia kabla słonecznego 4mm DC
