XJPO Elektryczny Kabel Słoneczny z Miedzianym Rdzeniem, Elastyczny 1.5KV 100M 12 Awg
XJPO Elektryczny Kabel z Miedzianym Rdzeniem, Elastyczny, Czerwony i Czarny (12AWG 1.5KV) (100M)
Kabel wykonany z izolacji i powłoki usieciowanej wiązką elektronów; wysoka odporność na ciepło, zimno, olej, ścieranie, ozon, promieniowanie UV i warunki atmosferyczne. Jednożyłowy kabel 4mm do wysokiego napięcia i wysokich specyfikacji paneli słonecznych, instalacji i łańcuchów. Odporny na napięcie do 1000V DC i 55A. Podwójnie izolowany i zatwierdzony przez TUV, CE i MCS. Powszechnie stosowany w systemach inwerterów ON GRID.
Jedna jednostka odpowiada 1 metrowi. (np. Zamów 5, a otrzymasz 5m długości, a nie 5 x 1m długości)
Zastosowanie kabla fotowoltaicznego DC Solar Power Cable
Kable te są przeznaczone do łączenia komponentów systemu fotowoltaicznego wewnątrz i na zewnątrz budynków i urządzeń o wysokich wymaganiach mechanicznych i ekstremalnych warunkach pogodowych.
Standardy kabla fotowoltaicznego DC Solar Power Cable
- DIN EN 50618
- Odporność ogniowa: IEC 60332-1
- Niska emisja dymu: EN/IEC 61034-2
- Bez halogenów zgodnie z EN 50525-1, Załącznik B
- Niska korozyjność gazów zgodnie z EN 50267-2-2, IEC 60754-2
Charakterystyka techniczna kabla fotowoltaicznego DC Solar Power Cable
- Napięcie robocze: AC: 600/1000V DC: 1800V
- Maksymalne napięcie: 1.8KV
- Napięcie testowe: 6.5kV AC
- Temperatura pracy: -40-90°C
- Promień gięcia: Stały: 4 x średnica zewnętrzna, Zgięty: 5 x średnica zewnętrzna
- Maks. temperatura przewodnika: 120°C
- Maks. temperatura przewodnika w zwarciu: 250°C
- Rezystancja izolacji: 10 MΩ x km
Specyfikacje techniczne
| Typ | Przekrój mm² | Konstrukcja linki Nr.x ø (mm) | Średnica przewodnika mm | Rezystancja przewodnika Ω/km | Średnica zewnętrzna mm | Napięcie znamionowe VAC/DC | Prąd znamionowy A | Waga Kg/km |
| PV-1*1.5 mm² | 1.5 | 30x ø 0.25 | 1.6 | 13.5 | 4.5 | 1000/1800 | 30 | 35 |
| PV-1*2.5 mm² | 2.5 | 50x ø 0.25 | 2.0 | 8.21 | 4.9 | 1000/1800 | 41 | 50 |
| PV-1*4.0 mm² | 4.0 | 56x ø 0.3 | 2.6 | 5.09 | 5.1 | 1000/1800 | 55 | 70 |
| PV-1*6.0 mm² | 6.0 | 84x ø 0.3 | 3.3 | 3.39 | 6.1 | 1000/1800 | 70 | 95 |
| PV-1*10.0 mm² | 10.0 | 80x ø 0.4 | 4.4 | 1.95 | 7.2 | 1000/1800 | 98 | 155 |
| PV-1*16 mm² | 16.0 | 120x ø 0.4 | 5.2 | 1.24 | 8.2 | 1000/1800 | 132 | 230 |
| PV-1*25 mm² | 25.0 | 196x ø 0.40 | 7.4 | 0.795 | 12.0 | 1000/1800 | 176 | 341 |
| PV-1*35 mm² | 35.0 | 276x ø 0.40 | 9.00 | 0.565 | 14.0 | 1000/1800 | 218 | 467 |
Kluczowe cechy
- Materiały usieciowane wiązką elektronów nie topią się ani nie płyną, nawet w wysokiej temperaturze, wysoka odporność na ciepło, zimno, ścieranie, odporność na UV, ozon i hydrolizę.
- Kable te zapewniają połączenie między panelami fotowoltaicznymi (PV) oraz od paneli do inwertera.
- Działają przy napięciu DC i zapewniają długą żywotność w warunkach narażonych na działanie czynników zewnętrznych.
Szczegóły produktu
| Nazwa | Kabel PV |
| Opis produktu | Szeroko stosowany w instalacjach solarnych wewnętrznych i zewnętrznych, instalacjach elektrycznych, wewnątrz i na zewnątrz, w strefach zagrożonych wybuchem, fabrykach, przemyśle i rolnictwie. |
| Cechy produktu | - Niska emisja dymu bez halogenu, dobra odporność na zimno, promieniowanie ultrafioletowe, ozon i warunki atmosferyczne
- Ognioodporność, odporność na przecięcia i przebicia
- Poziom ochrony kabla Ⅱ
- Z kablem fotowoltaicznym 150°C jako materiałem izolacyjnym
|
Charakterystyka elektryczna
- Rezystancja DC: gotowy kabel w temperaturze 20°C rezystancja DC rdzenia przewodu przewodzącego nie jest większa niż 5.09 Ω/km
- Rezystancja izolacji: gotowa rezystancja izolacji kabla w temperaturze 20°C nie powinna być mniejsza niż 1014 Ω.cm, gotowa rezystancja izolacji kabla w temperaturze 90°C nie jest mniejsza niż 1011 Ω.cm
- Rezystancja powierzchni powłoki: rezystancja powierzchni powłoki gotowego kabla nie powinna być mniejsza niż 109 Ω
Budowa kabla
- Przewodnik: ocynowany drut miedziany 2.5, 4, 6, 10, 16 mm² PV1-F
- Izolacja: > 0.5mm grubości z materiałem o niskiej emisji dymu i bez halogenu
- Powłoka: materiał o niskiej emisji dymu i bez halogenu, grubość > 0.5mm
Szczegółowe parametry
- Temperatura otoczenia: -40°C ~ +90°C
- Najwyższa temperatura przewodnika: 120°C (dopuszczalne 5s w temperaturze zwarcia 200°C)
- Napięcie graniczne: AC0.6/1kv dc1.8kv

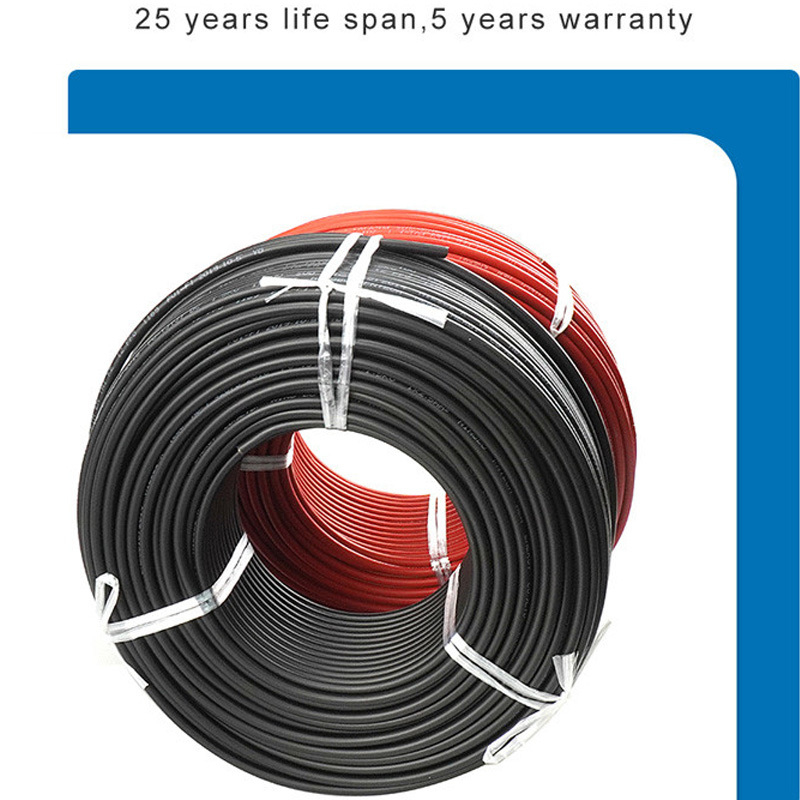

Obraz produktu
Często zadawane pytania
1. Kiedy mogę otrzymać wycenę?
W ciągu 24 godzin od otrzymania zapytania. Jeśli bardzo zależy Ci na uzyskaniu ceny, zadzwoń do nas, aby podać pełne specyfikacje dotyczące kabla. Cena zostanie obliczona wkrótce.
2. Jak długo trwa dostawa?
Zazwyczaj w ciągu 3-4 dni roboczych po dokonaniu płatności, głównie w zależności od ilości.
3. Jakie są Państwa warunki płatności?
Akceptujemy T/T (przelew bankowy), L/C
4. Czy akceptujecie zamówienia niestandardowe?
Tak, akceptujemy.
5. Czy oferujecie OEM i ODM?
Tak. OEM i ODM są dostępne.
