Doskonała elastyczność Kabel słoneczny 4 mm2 6,0 mm OD Stabilne właściwości elektryczne
Podwójna izolacja XLPE pv1-f solarny kabel pv 4mm2 Odporność na promieniowanie UV dla elektrowni
PV1-F miedziany cynowany kabel solarny PV 4mm2
Dyrygent: cynowana miedź, zgodnie z VDE0295 / IEC60228, klasa 5
Izolacja: Kopolimer poliolefinowy sieciowany wiązką elektronów TUV 2PfG / 1169
Osłona: Kopolimer poliolefinowy sieciowany wiązką elektronów TUV 2PfG / 1169
Napięcie nominalne: AC 600 / 1000V DC 1000 / 1800V
Charakterystyka: żaroodporny środek zmniejszający palność, UV / ozon / hydroliza / odporność na klimat
Kolor płaszcza: czarny lub zgodnie z życzeniem klienta
Temperatura znamionowa: 45 ° c do + 125 ° c -40 ° F do + 257 ° F
Temperatura otoczenia: 25 lat (TUV) -40 ° c do + 90 ° c -40 ° F do + 194 ° F
Maksymalna temperatura obwodu zwarciowego: 280 ° C, + 536 ° F
Promień gięcia: instalacja stacjonarna> 4X Okazjonalnie przesuwane> 5X
| Rodzaj |
Krzyż |
Pasmo |
Konduktor |
Konduktor |
Zewnętrzny |
Ocenione |
Ocenione |
Waga |
| Sekcja |
projekt |
średnica |
odporność |
średnica |
Napięcie |
obecny |
| mm² |
Nr x ø (mm) |
mm |
Ω / km |
mm |
VAC / DC |
ZA |
Kg / km |
| PV-1 * 1,5 mm² |
1.5 |
30x ø 0,25 |
1.6 |
13.5 |
4.8 |
1000/1800 |
30 |
35 |
| PV-1 * 2,5 mm² |
2.5 |
50x ø 0,25 |
2.0 |
8.21 |
5.3 |
1000/1800 |
41 |
50 |
| PV-1 * 4,0 mm² |
4.0 |
56x ø 0,3 |
2.6 |
5.09 |
6.1 |
1000/1800 |
55 |
70 |
| PV-1 * 6,0 mm² |
6.0 |
84x ø 0,3 |
3.3 |
3.39 |
7.1 |
1000/1800 |
70 |
95 |
| PV-1 * 10,0 mm² |
10.0 |
80x ø 0,4 |
4.4 |
1,95 |
8.5 |
1000/1800 |
98 |
155 |
| PV-1 * 16 mm² |
16.0 |
120x ø 0,4 |
5.2 |
1.24 |
10.2 |
1000/1800 |
132 |
230 |
| PV-1 * 25 mm² |
25,0 |
196x ø 0,40 |
7.4 |
0,795 |
12,0 |
1000/1800 |
176 |
341 |
| PV-1 * 35 mm² |
35,0 |
276x ø 0,40 |
9.00 |
0,565 |
14,0 |
1000/1800 |
218 |
467 |
Kable ognioodporne Opis:
A. Zastosowanie: Kable z podwójną izolacją sieciowane wiązką elektronów do elektrowni fotowoltaicznych.
Konstrukcja: cynowana miedź, zgodnie z VDE0295 / IEC60228, klasa 5
B. Właściwości materiału / normy:
1. Odporność ogniowa: IEC60332-1.
2. Emisja dymu: IEC61034; EN50268-2
3. Niskie obciążenie ogniowe: DIN51900
4. Dopuszczenia: TUV2PfG 1169 / 08.2007 PV1-F.
5. Standardy aplikacji: UNE211 23; UNE20.460-5-52, UTE C 32-502
Podanie :
Stosowany do paneli słonecznych do wytwarzania energii i powiązanych elementów okablowania, połączenia, szczególnie nadaje się do użytku na zewnątrz.Odporność na światło słoneczne, przeciwdziałanie starzeniu, stosowanie materiałów zmniejszających palność bez dymu bezhalogenowych, wyższa klasa, większe bezpieczeństwo.
| Imię |
Kabel PV |
| Opis produktu |
Szeroko stosowany w wewnętrznych i zewnętrznych instalacjach słonecznych, instalacjach elektrycznych, wewnętrznych i zewnętrznych, obszarach zagrożonych wybuchem, fabrykach, przemyśle i rolnictwie. |
| Cechy produktu |
Niska emisja dymu bez halogenów, dobra odporność na zimno, promieniowanie ultrafioletowe, ozon i warunki atmosferyczne. |
| Ognioodporny, odporny na cięcie i penetrację. |
| Poziom ochrony kabla Ⅱ poziom. |
| Dzięki promieniowaniu kabli fotowoltaicznych o temperaturze 150 ℃ jako materiałom izolacyjnym, bezhalogenowy środek zmniejszający palność jest bezhalogenową, nietoksyczną modyfikowaną żywicą polietylenową cienką żywicą jako głównym surowcem, dodaj bezhalogenową, nietoksyczną, zmniejszającą palność, stabilizator ciepła, eliminuj dym środek konserwujący np. nawóz nie zawiera halogenu, metali ciężkich, fosforu. |
| Jest zgodny z ROHS, a po zanurzeniu rezystancja izolacji jest niewielka. |
| Elektryczny |
1. Rezystancja DC: gotowy kabel przy 20 ° C rezystancja rdzenia z drutu przewodzącego nie jest większa niż 5,09 Ω / km |
| 2. Rezystancja izolacji: gotowa rezystancja izolacji kabla przy 20 ℃ nie powinna być mniejsza niż 1014 Ω.Cm, rezystancja izolacji gotowego kabla przy 90 ℃ jest nie mniejsza niż 1011 Ω.Cm |
| 3. Rezystancja powierzchni powłoki: rezystancja powierzchni gotowej osłony kabla nie powinna być mniejsza niż 109 Ω. |
| Struktura kabla |
Dyrygent: drut miedziany cynowany 2,5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| Przewód PV 25, 16 i 10, 6, 4, 2 mm ^ 2 |
| Izolacja:> 0,5 mm grubości z materiałem o niskiej emisji dymu i halogenów i spełnia określony limit klienta. |
| Płaszcz: materiał o niskiej emisji dymu i bez halogenów, grubość> 0,5 mm. |
| Szczegółowe parametry |
Temperatura otoczenia: - 40 ℃ ~ + 90 ℃ |
| Najwyższa temperatura przewodu: 120 ℃ (pozostawić 5 sw temperaturze zwarcia 200 ℃) |
| Ograniczone napięcie: AC0,6 / 1kv dc1,8kv. |
(Produkujemy również pojedynczy rdzeń 2,5 mm2, 6 mm2, 10 mm2 i 16 mm2, a także podwójne rdzenie,
proszę skonsultować się ze mną bezpośrednio w razie potrzeby)

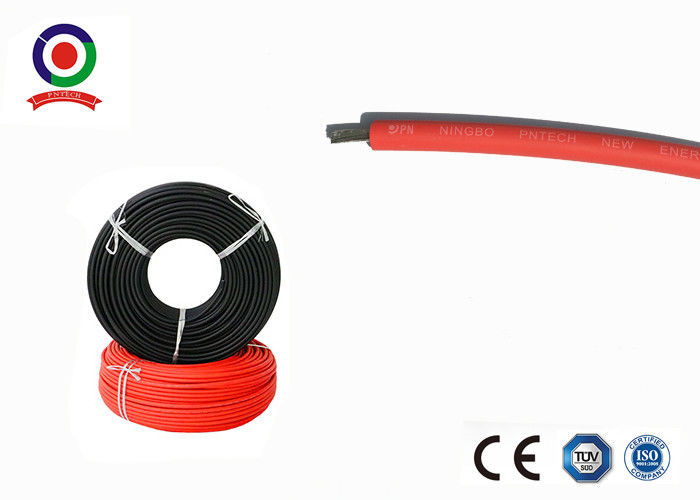

Zdjęcia kabla słonecznego DC 4mm2
