Podkreślić:
kabel pv dc
, kabel fotowoltaiczny

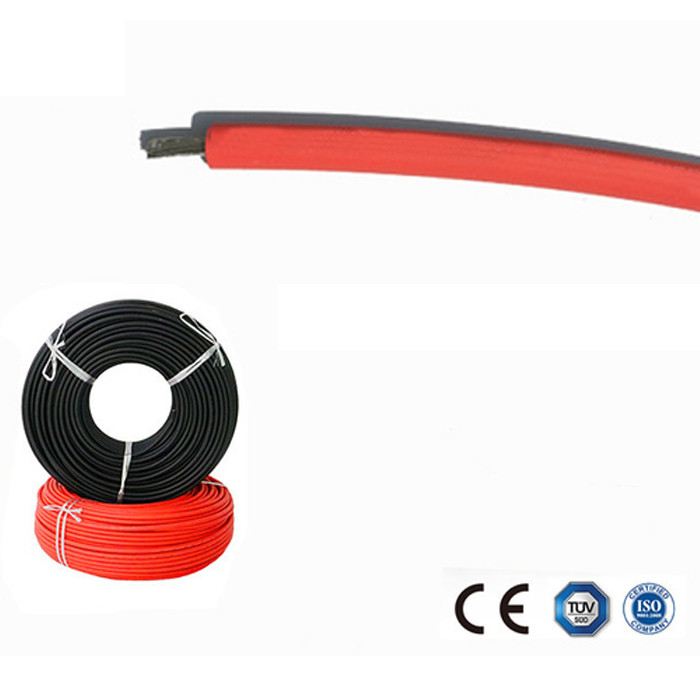

Doskonała elastyczność Kabel słoneczny 4 mm2 6,0 mm OD Stabilne właściwości elektryczne
Kabel solarny PV1-F z podwójną izolacją XLPE 4mm2 Odporność na promieniowanie UV do elektrowni
Kabel solarny PV1-F z ocynowanej miedzi 4mm2
Przewodnik: Ocynowana miedź, zgodnie z VDE0295/IEC60228, Klasa 5
Izolacja: Usieciowany wiązką elektronów kopolimer poliolefinowy TUV 2PfG/1169
Płaszcz: Usieciowany wiązką elektronów kopolimer poliolefinowy TUV 2PfG/1169
Napięcie znamionowe: AC 600/1000V DC 1000/1800V
Charakterystyka: Odporność na wysoką temperaturę, trudnopalność, odporność na promieniowanie UV/ozon/hydrolizę/warunki atmosferyczne
Kolor płaszcza: Czarny lub zgodnie z wymaganiami klienta
Zakres temperatur: od -45°C do +125°C
Temperatura otoczenia: 25 lat (TUV) od -40°C do +90°C
Max. temperatura zwarcia: 280°C
Promień gięcia: Instalacja stała >4X Okazjonalnie przesuwany >5X
| Typ |
Przekrój |
Splot |
Przewodnik |
Przewodnik |
Zewnętrzna |
Znamionowe |
Znamionowe |
Waga |
| mm² |
Konstrukcja |
średnica |
rezystancja |
średnica |
napięcie |
prąd |
| mm² |
Nr x ø (mm) |
mm |
Ω /km |
mm |
VAC/DC |
A |
Kg/km |
| PV-1*1.5 mm² |
1.5 |
30x ø 0.25 |
1.6 |
13.5 |
4.5 |
1000/1800 |
30 |
35 |
| PV-1*2.5 mm² |
2.5 |
50x ø 0.25 |
2.0 |
8.21 |
4.9 |
1000/1800 |
41 |
50 |
| PV-1*4.0 mm² |
4.0 |
56x ø 0.3 |
2.6 |
5.09 |
5.1 |
1000/1800 |
55 |
70 |
| PV-1*6.0 mm² |
6.0 |
84x ø 0.3 |
3.3 |
3.39 |
6.1 |
1000/1800 |
70 |
95 |
| PV-1*10.0 mm² |
10.0 |
80x ø 0.4 |
4.4 |
1.95 |
7.2 |
1000/1800 |
98 |
155 |
| PV-1*16 mm² |
16.0 |
120x ø 0.4 |
5.2 |
1.24 |
10.2 |
1000/1800 |
132 |
230 |
| PV-1*25 mm² |
25.0 |
196x ø 0.40 |
7.4 |
0.795 |
12.0 |
1000/1800 |
176 |
341 |
| PV-1*35 mm² |
35.0 |
276x ø 0.40 |
9.00 |
0.565 |
14.0 |
1000/1800 |
218 |
467 |
Opis kabli ognioodpornych:
A. Zastosowanie: Kable z podwójną izolacją, usieciowane wiązką elektronów do elektrowni fotowoltaicznych.
Konstrukcja: Ocynowana miedź, zgodnie z VDE0295/IEC60228, Klasa 5
B. Właściwości materiałowe/Normy:
1. Odporność na ogień: IEC60332-1.
2. Emisja dymu: IEC61034; EN50268-2
3. Niskie obciążenie ogniowe: DIN51900
4. Atesty: TUV2PfG 1169/08.2007 PV1-F.
5. Normy zastosowania: UNE211 23; UNE20.460-5-52, UTE C 32-502
Zastosowanie:
Stosowane do paneli słonecznych do wytwarzania energii i powiązanych komponentów okablowania, połączeń, szczególnie nadają się do użytku na zewnątrz. Odporność na światło słoneczne, starzenie, stosowanie materiałów trudnopalnych o niskiej emisji dymu, bezhalogenowych, wyższa jakość, większe bezpieczeństwo.
| Nazwa |
Kabel PV |
| Opis produktu |
Szeroko stosowany w instalacjach solarnych wewnętrznych i zewnętrznych, instalacjach elektrycznych, wewnątrz i na zewnątrz, w strefach zagrożonych wybuchem, fabrykach, przemyśle i rolnictwie. |
| Cechy produktu |
Niska emisja dymu bez halogenu, dobra odporność na zimno, promieniowanie ultrafioletowe, ozon i warunki atmosferyczne. |
| Trudnopalność, odporność na przecięcia i przebicia. |
| Poziom ochrony kabla poziom Ⅱ. |
| Z kablem fotowoltaicznym 150 ℃ jako materiałem izolacyjnym, bezhalogenowy środek zmniejszający palność jest bezhalogenowy, nietoksyczny zmodyfikowany żywica polietylenowa hengjing jako główny surowiec, dodaj bezhalogenowy, nietoksyczny, środek zmniejszający palność, stabilizator ciepła, eliminator dymu, konserwant, taki jak nawóz, nie zawiera halogenu, metali ciężkich, fosforu. |
| Jest zgodny z ROHS, a rezystancja izolacji jest mała po zanurzeniu. |
| Elektryczne |
1. Rezystancja prądu stałego: gotowy kabel w temperaturze 20 ℃ rezystancja prądu stałego rdzenia przewodzącego nie jest większa niż 5,09 Ω/km |
| 2. Rezystancja izolacji: rezystancja izolacji gotowego kabla w temperaturze 20 ℃ nie powinna być mniejsza niż 1014 Ω. Cm, rezystancja izolacji gotowego kabla w temperaturze 90 ℃ nie jest mniejsza niż 1011 Ω. Cm |
| 3. Rezystancja powierzchni płaszcza: rezystancja powierzchni płaszcza gotowego kabla nie powinna być mniejsza niż 109 Ω. |
| Struktura kabla |
Przewodnik: ocynowany drut miedziany 2,5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 i 10, 6, 4, 2 mm ^ 2 drut PV |
| Izolacja: > 0,5 mm grubości z materiałem o niskiej emisji dymu i bezhalogenowym oraz spełniająca określony limit klienta. |
| Płaszcz: niska emisja dymu i bezhalogenowa grubość materiału > 0,5 mm. |
| Szczegółowe parametry |
Temperatura otoczenia: - 40 ℃ ~ + 90 ℃ |
| Najwyższa temperatura przewodnika: 120 ℃ (dopuszczalna 5 s w temperaturze zwarcia 200 ℃) |
| Ograniczone napięcie: AC0,6/1kv dc1,8kv. |
(Produkujemy również pojedyncze rdzenie 2,5 mm2, 6 mm2 10 mm2 i 16 mm2, a także podwójne rdzenie,
w razie potrzeby proszę skonsultować się ze mną bezpośrednio)
Pakowanie i wysyłka:
Opakowanie produktu:
Kabel solarny PV jest starannie zapakowany w trwałe kartonowe pudełko, aby zapewnić bezpieczny transport. Każdy kabel jest starannie zwinięty i zabezpieczony opaskami kablowymi, aby zapobiec splątaniu podczas wysyłki. Pudełko jest oznaczone informacjami o produkcie i instrukcjami obsługi w celu łatwej identyfikacji.
Wysyłka:
Zamówienia kabli solarnych PV są wysyłane za pośrednictwem niezawodnej firmy kurierskiej, aby zapewnić terminową dostawę. Kable są bezpiecznie zapakowane w pudełko, aby zapobiec uszkodzeniom podczas transportu. Klienci otrzymają numer śledzenia, aby monitorować status przesyłki i mogą spodziewać się, że ich zamówienie dotrze w określonym czasie.
FAQ:
1. Jaki jest numer modelu kabla solarnego PV?
Numer modelu kabla solarnego PV to PV1-F
2. Gdzie produkowany jest kabel solarny PV?
Kabel solarny PV jest produkowany w Chinach.
3. Jakie certyfikaty posiada kabel solarny PV?
Kabel solarny PV posiada certyfikaty TUV, CE, ISO9001, CQC, CPR i BCA.
4. Jaka jest minimalna ilość zamówienia dla kabla solarnego PV?
Minimalna ilość zamówienia dla kabla solarnego PV to 500 sztuk.
5. Jak pakowany jest kabel solarny PV?
Kabel solarny PV jest pakowany w rolki po 100 m każda.
