Podkreślić:
y złącze rozgałęźne
, złącza panelu pv

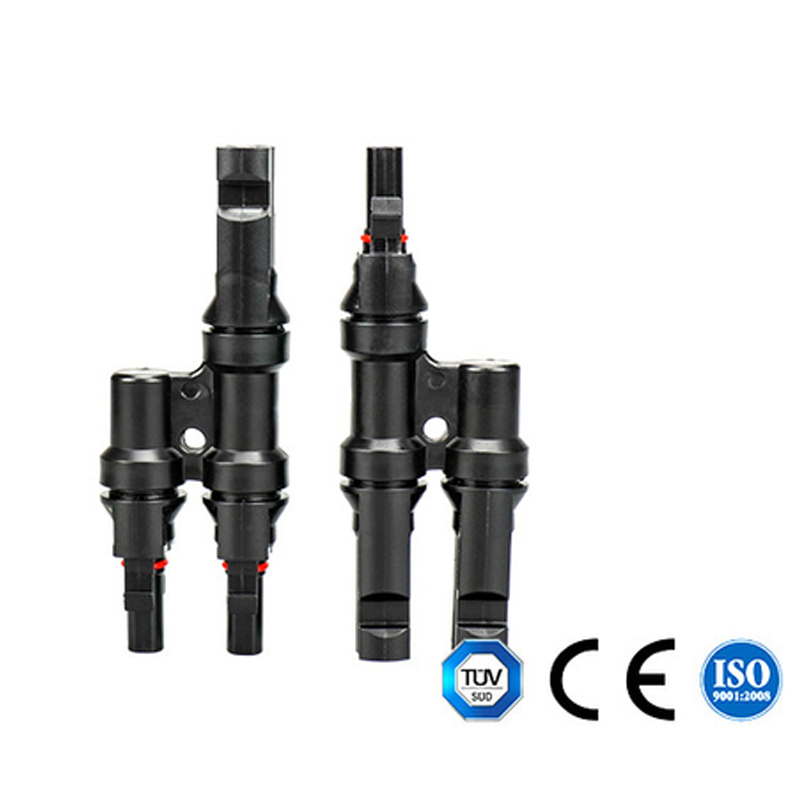

Stopień ochrony IP67 Złącze rozgałęźne 2to1 T żeńskie / męskie
Materiał TUV CE IP67 PPO Y Złącze słoneczne odgałęziające 1000V DC Czarny 30A
Opis:
Prąd nominalny: 30A
Materiał izolacyjny: PPO
Zakres temperatury otoczenia: -40~+90°C
Klasa płomienia: UL94-V0
Klasa bezpieczeństwa: II
Stopień ochrony przed powłoką: IP67
Materiał kontaktowy: miedź, cyna
Włókno węglowodu: 6KV ((TUV50Hz.1min)
Siła wkładu: ≤ 50N
Siła przyciągania: ≥ 50N
Odporność kontaktowa: 0,4 mΩ
Włókno węglowodu: 6000V (TUV50Hz,1min)
System łączenia: połączenie z zaciskiem
Wymiary szpilki: Φ4,0 mm
Dzięki doskonałej odporności na starzenie się i odporności na promieniowanie UV może być stosowany w trudnych warunkach.Nie potrzebuje dodatkowych narzędzi do usuwania wtyczek i usunięcie nie spowoduje uszkodzenia wtyczek.
| Główny parametr |
| Nazwa produktu |
łącznik od 2 do 1 T |
| napięcie nominalne |
≤ 1000 V prądu stałego |
| bieżąca ocena |
≤ 30A ((3,5-6mm2) |
| stopień zanieczyszczenia |
Kategoria III/2 |
| moc znamionowa |
4000 W |
| poziom wodoodporności |
IP67 |
| materiał powłoki |
materiał o odporności,PP0 |
| system łączenia |
połączenie kromp |
| opór kontaktowy wtyczek i złączy |
1MΩ |
| napięcie badawcze |
Prąd stały 6000V ((50Hz,1min) |
| materiał kontaktowy |
miedziane, powleczone Ag |
| klasa płomienia |
UL94-VO |
| klasa bezpieczeństwa |
II |
| odpowiedni kabel |
OD4,5-8,5 ((2,5-6,0 mm2) |
| siła wprowadzania/siła wyciągania |
≤ 50N/≥ 50N |
| temperatura pracy |
-40oC~+125oC |
| materiał wewnętrzny |
pokrycie miedzianą cyną |
| świadectwo |
CE, RoHS, CCC |
| Odporność kontaktowa |
00,4 mΩ |
| Wymiary szpilki |
Φ4,0 mm |
| System łączenia |
Połączenie przyciskowe |
| Materiał kontaktowy: |
Miedź, blachy |
Zalety:
1. niska utrata mocy
2. łącznik słoneczny dla systemu energii słonecznej
3. wszystkie połączenia dokonywane podwójnym połączeniem stałym
4. o zdolności przeciwstarzenia się i odporności na promieniowanie ultrafioletowe na zewnątrz
5. z wygodną instalacją, silną wspólnością
6. spełnić wymagania dotyczące użytkowania w złych warunkach zewnętrznych
Instrukcje montażu
1Podczas samodzielnego montażu, parts and tools other than those stated by R&X are used or if the preparation and assembly instructions described here are disregarded then neither safety nor compliance with the technical data can be guaranteed.
2W celu ochrony przed porażeniem prądem łączniki fotowoltaiczne muszą być odizolowane od źródła zasilania podczas montażu lub demontażu.
3Produkt końcowy musi zapewniać ochronę przed porażeniem prądem.
4. Odłączenie pod obciążeniem: połączenia wtyczek fotowoltaicznych nie mogą być odłączone pod obciążeniem. Mogą być umieszczone w stanie bez obciążenia poprzez wyłączenie konwertera DC / AC lub przerwanie przełącznika obwodu AC.Dozwolone jest podłączenie i odłączenie pod napięciem.
5Odłączone złącza należy chronić przed brudem i wodą za pomocą zatykaczy.
6. Włączone części są wodoodporne IP67
Obraz złącza słonecznego T
Częste pytania:
1Kiedy dostanę ofertę?
W ciągu 24 godzin od otrzymania zapytania, jeśli jest bardzo pilne, aby uzyskać cenę, proszę zadzwonić do nas, aby dać pełne specyfikacje o kablu. cena zostanie obliczona wkrótce.
2- Jak długo to potrwa?
Zazwyczaj w ciągu 3-4 dni roboczych od zapłaty, głównie w zależności od ilości.
3Jakie są warunki płatności?
Akceptujemy T/T (przelew bankowy), L/C
4Czy akceptujesz zamówienie na zamówienie?
Tak, mamy.
5Czy oferujecie OEM i ODM?
OEM i ODM są dostępne.
