Podkreślić:
Przedłużacz do paneli słonecznych 30 A
, przedłużacz do paneli słonecznych 4 mm2
, przedłużacz do paneli słonecznych IP67

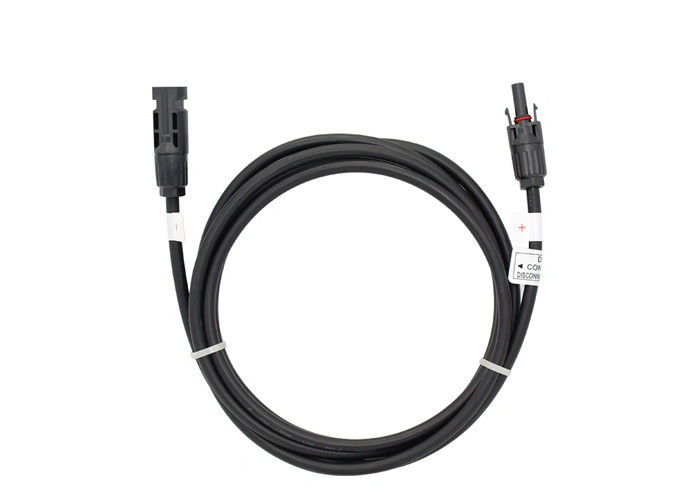

Kabel przedłużający panel słoneczny PV
Elastyczne połączenie 30A prąd nominalny 3m 4mm2 Przesunięcie kabli słonecznych
Opis kabla:
1.Dwukrotna izolacja ścienna.
2Doskonała odporność na promieniowanie UV, olej, tłuszcze, tlen i ozon
3Doskonała odporność na ścieranie
4. wolne od halogenów, opóźniające płomień, niska toksyczność
5Doskonała elastyczność i wydajność obróbki
6. Wysoka prądoodporność
7. zatwierdzone TUV
Konduktor:
56 Pręty o średnicy 0,285 mm, z miedzi wygrzewanej, wyciągnięte
z klasy 110A Miedź do AS1574
Maksymalny rezystancja prądu stałego przy temperaturze 20C: 5,1 ohm / km
WYJEDNANIE
Czarny typ XLPE
Średnica nominalna: 4,6 mm
Gęstość ściany nominalna: 1,0 mm
Minimum w dowolnym punkcie: 0,8 mm
OVERHEATH
Czarny typ XLPE
Średnica nominalna: 5,9 mm
Główną grubość ściany: 0,9 mm
Bariera talkowa pomiędzy izolacją a pokrywą
| Rodzaj |
Krzyż |
Węzeł |
Kierowca |
Kierowca |
Z zewnątrz |
Rated |
Rated |
Waga |
| sekcja |
projekt |
średnica |
odporność |
średnica |
napięcie |
prąd |
| mm2 |
No.x ø (mm) |
mm |
Ω /km |
mm |
VAC/DC |
A |
Kg/km |
| H1Z2Z2-K 1*1,5 mm2 |
1.5 |
30x ø 0.25 |
1.6 |
13.5 |
4.5 |
1000/1800 |
30 |
35 |
| H1Z2Z2-K1*2,5 mm2 |
2.5 |
36 x ø 0.285 |
2.0 |
8.21 |
4.9 |
1000/1800 |
41 |
50 |
| H1Z2Z2-K1*4,0 mm2 |
4.0 |
56x ø 0.285 |
2.6 |
5.09 |
5.5 |
1000/1800 |
55 |
70 |
| H1Z2Z2-K1*6,0 mm2 |
6.0 |
84x ø 0.285 |
3.3 |
3.39 |
6.1 |
1000/1800 |
70 |
95 |
Złącze
1. Złącze przyjmuje dotyk trzciny z typem guzików.
2. Automatyczne blokowanie umożliwia łatwiejsze i bardziej niezawodne połączenie.
3Popularne figurki w większości instalacji polowych.
4Szybko do złącza.
5. wodoodporne i zapobiegające pyłu.
6Długie życie.
| napięcie nominalne: |
1000 V |
| Rated current: |
22A ((2.5mm2), 30A ((4mm2,6mm2) |
| napięcie badawcze: |
6KV ((50Hz) |
| Stopień ochrony: |
IP67/IP2X |
| Materiał izolacyjny: |
PC/PA/PPO/TPE |
| Materiał kontaktowy: |
Pozbudowa z miedzi |
| Temperatura pracy: |
-40°C~+90°C |
| Bezpieczna klasa: |
2 |
| Klasa płomienia: |
UL94-V0 |
| Odporność stykowa złączy wtykowych: |
≤ 5mΩ |
| Siła wprowadzenia: |
≤ 50N |
| Wycofać siły: |
≥50N |
| Odpowiedni kabel: |
2.5mm2/4mm2/6mm2 ((AWG14/12/10) |
| System blokowania: |
Wchodź. |
| Produkt nr. |
DC-DC |
| Nomienne napięcie |
TUV 1000V prąd stały |
| Prąd nominalny |
30A |
| Odpowiednie przekróje kablowe |
2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG |
| Rozmiar terminala |
Φ4,0 mm |
| Napięcie badawcze |
Prąd stały 8KV 1 min. |
| Stopień zanieczyszczenia |
2 |
| Klasa ochrony |
Klasa II |
| Materiał końcowy |
Pozostałe |
| Odporność kontaktowa |
≤ 5mΩ |
| Materiały izolacyjne |
PPC |
| Ocena IP |
IP67 ((IEC 60529) |
| Siła wyciągania |
≥ 50N |
| Siła wkładania |
≤ 50N |
| Temperatura badania |
-40°C ~ +85°C |
| Klasa płomienia |
UL94V - 0 |
Instrukcje montażu
Podczas samodzielnego montażu,części i narzędzi innych niż wymienione lub jeżeli opisane tutaj instrukcje przygotowania i montażu nie są przestrzegane, nie można zagwarantować bezpieczeństwa ani zgodności z danymi technicznymi..
W celu ochrony przed porażeniem prądem łączniki PV muszą być odizolowane od zasilania podczas montażu lub demontażu
Produkt końcowy musi zapewniać ochronę przed porażeniem prądem
Odłączenie pod obciążeniem: Podłączenia wtyczek PV nie mogą być odłączane pod obciążeniem. Można je umieścić w stanie bez obciążenia, wyłączając konwerter prądu stałego/przechodzącego lub wyłączając przełącznik obwodów prądu przemiennego.Dozwolone jest podłączenie i odłączenie pod napięciem
Odłączone złącza należy chronić przed brudem i wodą za pomocą zatyczek.
Podłączone części są wodoodporne IP67
Zalety:
• prosty,szybki,bezpieczny i skuteczny montaż
• Niezależny rozwój,nowatorski projekt,niezależne prawa własności intelektualnej,adaptacja bezpośrednio do złącza
• Wysoka wytrzymałość mechaniczna
• Przenoszenie wysokiego prądu i napięcia: 30A,1000VDC
• Niska odporność przejściowa
• Innowacyjna konstrukcja zamknięta, wodoodporna, odporna na kurz: IP68
• Doskonały materiał plastikowy, UL 94-V0, szeroki zakres temperatur: -40°C do 90°C, odporny na warunki pogodowe i promieniowanie UV do długotrwałego stosowania na zewnątrz
• Zatwierdzone przez TUV
Zdjęcie kabla rozszerzającego słoneczne o powierzchni 4 mm2
Częste pytania:
1Kiedy dostanę ofertę?
W ciągu 24 godzin od otrzymania zapytania, jeśli jest bardzo pilne, aby uzyskać cenę, proszę zadzwonić do nas, aby dać pełne specyfikacje o kablu. cena zostanie obliczona wkrótce.
2- Jak długo to potrwa?
Zazwyczaj w ciągu 3-4 dni roboczych od zapłaty, głównie w zależności od ilości.
3Jakie są warunki płatności?
Akceptujemy T/T (przelew bankowy), L/C
4Czy akceptujesz zamówienie na zamówienie?
Tak, mamy.
5Czy oferujecie OEM i ODM?
OEM i ODM są dostępne.
