Układ słoneczny 10mm Kabel słoneczny Miękki wyżarzany przewód miedziany ocynowany
TUV EN50618 XLPE ocynowany miedziany kabel solarny 10 mm2 do układu słonecznego
Fotowoltaiczny kabel słoneczny (kabel PV) służy do przesyłu energii w skrzynce przyłączowej panelu słonecznego, transferu między panelem fotowoltaicznym a skrzynką konfluencji mocy, również do pozyskiwania energii wiatrowej i układania torów elektrowni.
Stosowany głównie w trudnych warunkach zewnętrznych.
Materiał
Przewodnik: miękko wyżarzana linka ocynowana
Izolacja: materiał izolacyjny XLPE sieciowany wiązką elektronów o temperaturze 125 ℃
Płaszcz: materiał izolacyjny XLPE sieciowany wiązką elektronów o temperaturze 125 ℃
Izolacja, płaszcz wykonane są z bezhalogenowego, usieciowanego wiązką elektronów materiału, o doskonałej miękkości, odporności na ciepło, zimno, ścieranie, olej, kwasy i zasady, wodoodporność, odporność na promieniowanie UV i wysoką ognioodporność , przyjazne dla środowiska, żywotność ponad 25 lat.
| Rodzaj |
Przekrój |
Projekt nici |
Średnica przewodu |
Rezystancja przewodnika |
Średnica zewnętrzna |
Napięcie znamionowe |
Prąd znamionowy |
| H1Z2Z2-K 1x10mm2 |
10mm2 |
80x φ0,4 mm |
4,4 mm |
1,95 Ω / km |
7,4 mm |
1500VDC |
98A |
Podanie :
Specjalnie zaprojektowany do łączenia elementów systemów fotowoltaicznych wewnątrz i
na zewnątrz budynku i wyposażenia o wysokich wymaganiach mechanicznych i ekstremalnych warunkach pogodowych
warunki. dla instalacji stałych.
Charakterystyka ogólna:
Kabel wykonany z izolacji i powłoki usieciowanej wiązką elektronów;wysoka odporność na ciepło, zimno, olej, ścieranie, ozon, promieniowanie UV i warunki atmosferyczne;z poprawioną reakcją w przypadku pożaru.mało dymny, bezhalogenowy, bez płomienia,
środek zmniejszający palność;elastyczny, łatwy do zdejmowania, bardzo małe zapotrzebowanie miejsca, ekstremalnie, ekstremalnie
wytrzymały mechanicznie, bardzo długa żywotność.
Wyjątkowe zalety:
1. Podwójna izolacja ściany. Sieć elektronów usieciowana
2. Doskonała odporność na promieniowanie UV, olej, smary, tlen i ozon
3. Doskonała odporność na ścieranie
4. Bezhalogenowy, opóźniający palenie, o niskiej toksyczności
5. Doskonała elastyczność i wydajność usuwania
6. Wysokoprądowa nośność
7. Zatwierdzone przez TUV
| Nazwa produktu |
Standardowy kabel solarny TUV |
| Model nr. |
H1Z2Z2-K 1x 10mm2 |
| Napięcie |
Kabel wysokiego napięcia |
| Materiał izolacyjny |
XLPE |
| Kształt materiału |
Okrągły drut |
| Orzecznictwo |
ROSH, CE, TUV |
| Normy |
TUV EN50618 |
| Rdzenie |
1 rdzeń |
| Pakiet transportowy |
Żelazno-drewniany bęben, żelazny bęben |
| Podanie |
Budownictwo, metro, przemysł, elektrownia |
| Materiał płaszcza |
XLPE |
| Materiał rdzenia drutu |
Cynowana miedź |
| Przekrój |
10mm2 |
| Imię |
Kabel PV |
| Opis produktu |
Szeroko stosowany w wewnętrznych i zewnętrznych instalacjach słonecznych, instalacjach elektrycznych, wewnętrznych i zewnętrznych, obszarach zagrożonych wybuchem, fabrykach, przemyśle i rolnictwie. |
| Cechy produktu |
Niska emisja dymu bez halogenów, dobra odporność na zimno, promieniowanie ultrafioletowe, ozon i warunki atmosferyczne. |
| Ognioodporny, odporny na cięcie i penetrację. |
| Poziom ochrony kabla Ⅱ poziom. |
| Dzięki promieniowaniu kabli fotowoltaicznych o temperaturze 150 ℃ jako materiałom izolacyjnym, bezhalogenowy środek zmniejszający palność jest bezhalogenową, nietoksyczną modyfikowaną żywicą polietylenową cienką żywicą jako głównym surowcem, dodaj bezhalogenową, nietoksyczną, zmniejszającą palność, stabilizator ciepła, eliminuj dym środek konserwujący np. nawóz nie zawiera halogenu, metali ciężkich, fosforu. |
| Jest zgodny z ROHS, a po zanurzeniu rezystancja izolacji jest niewielka. |
| Elektryczny |
1. Rezystancja DC: gotowy kabel przy 20 ° C rezystancja rdzenia z drutu przewodzącego nie jest większa niż 5,09 Ω / km |
| 2. Rezystancja izolacji: gotowa rezystancja izolacji kabla przy 20 ℃ nie powinna być mniejsza niż 1014 Ω.Cm, rezystancja izolacji gotowego kabla przy 90 ℃ jest nie mniejsza niż 1011 Ω.Cm |
| 3. Rezystancja powierzchni powłoki: rezystancja powierzchni gotowej osłony kabla nie powinna być mniejsza niż 109 Ω. |
| Struktura kabla |
Dyrygent: drut miedziany cynowany 2,5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| Przewód PV 25, 16 i 10, 6, 4, 2 mm ^ 2 |
| Izolacja:> 0,5 mm grubości z materiałem o niskiej emisji dymu i halogenów i spełnia określony limit klienta. |
| Płaszcz: materiał o niskiej emisji dymu i bez halogenów, grubość> 0,5 mm. |
| Szczegółowe parametry |
Temperatura otoczenia: - 40 ℃ ~ + 90 ℃ |
| Najwyższa temperatura przewodu: 120 ℃ (pozostawić 5 sw temperaturze zwarcia 200 ℃) |
| Ograniczone napięcie: AC0,6 / 1kv dc1,8kv. |
(Produkujemy również pojedynczy rdzeń 2,5 mm2, 4 mm2, 6 mm2 i 16 mm2, a także podwójne rdzenie,
proszę skonsultować się ze mną bezpośrednio w razie potrzeby)

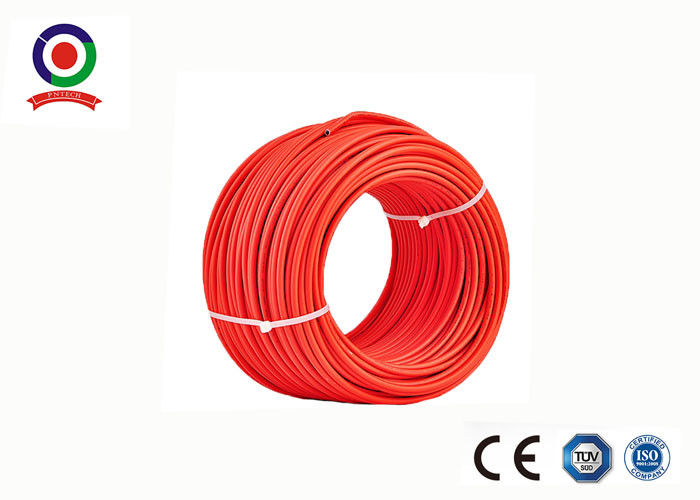

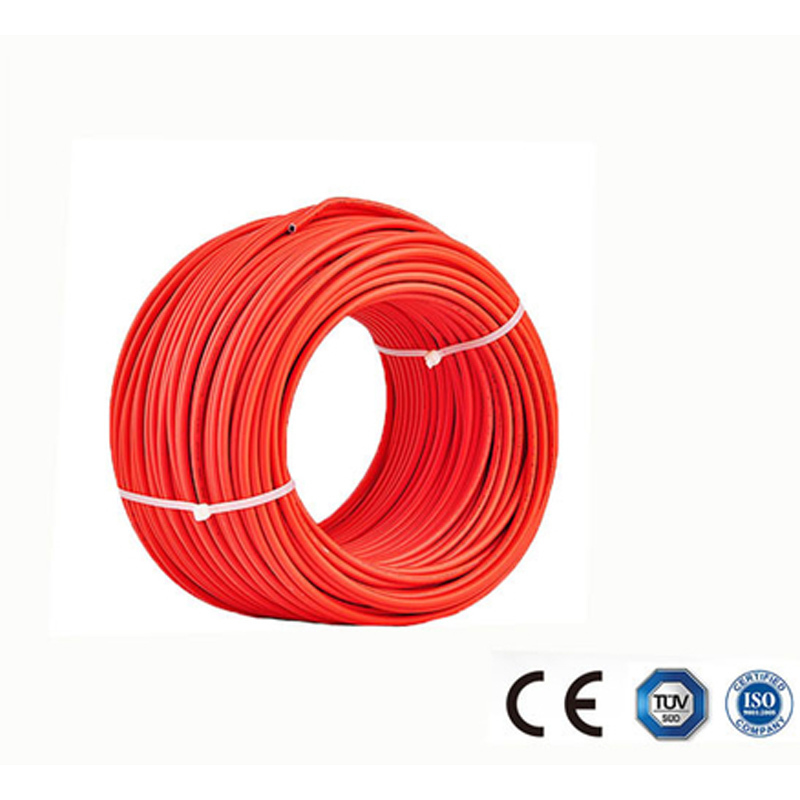

Zdjęcia kabla słonecznego 10mm2
