kabel pv dc
, kabel fotowoltaiczny
Odporny na działanie ozonu kabel solarny o średnicy 4 mm, zajmujący mało miejsca. Wysoka odporność na ciepło
TÜV EN50618 Jednokernie 4 mm Elektryczny kabel fotowoltaiczny XLPE izolowany odporność na promieniowanie UV
Ogólne cechy:
Kabel wykonany z izolacji i powłoki połączonej poprzecznie wiązaniem wiązki elektronów; wysoka odporność na ciepło, zimno, olej, ścieranie, ozon,
UV i warunki pogodowe; z lepszą reakcją w przypadku pożaru.
opalany; elastyczny, łatwy do zdejmowania, bardzo niskie zapotrzebowanie na przestrzeń, bardzo, bardzo
mechanicznie wytrzymały, bardzo długa żywotność.
Budowa
1Włókno: 600/1000V Temperatura: -40°C - 90°C
2Opis:
(1) Przewodnik: miedź wygrzana w puszce
(2) Izolacja: 90°C XLPE, czarny
(3) Kurtka: 90°C XLPE, czarna lub czerwona
3. Oznaczenie:
TÜV SÜD EN 50618:2014 H1Z2Z2-K 1x4,0mm2 DC 1,5 KV NINGBO NEW ENERGY CO.,LTD
| Nazwa: Kabel słoneczny jednojadrowy |
Przewodnik: drut miedziany |
| Norma wykonawcza: EN 50618 |
Izolacja: Polyolefinę o niskiej stężeniu dymu bez halogenów, oświetlenia |
| Model: H1Z2Z2-K |
Żakiet: Polyolefinę o niskiej stężeniu dymu bez halogenów o napromieniowaniu |
| Specyfikacje kabli:2.5/4/6/10/16/25/35mm2 |
Napęd znamionowy:1500V |
| Temperatura otoczenia: -40 do 90oC |
napięcie badania:6.5KV |
| Temperatura kabla: -40~120oC |
Odporność na działanie promieni UV |
| Temperatura zwarcia: 250oC |
Żywotność:> 25 lat |
| Promień gięcia: >4×Ø(Ø<8mm) >6×Ø(Ø≥8mm) |
Kolor: Czarny, Czerwony |
Wnioski
Jeden przewodnik, odporny na działanie światła słonecznego, przewód fotowoltaiczny o mocy nominalnej 90°C na mokro lub 105°C na sucho 2000V do okablowania połączeń pomiędzy uziemionymi i nieuziemionymi systemami energii fotowoltaicznej, jak opisano w sekcji 690.31 ((A) i inne mające zastosowanie części Krajowego Kodeksu Elektrycznego (NEC), NFPA 70
Opcje:
Kolorowe paski identyfikacyjne fazy dostępne na żądanie
Wielokrotne pleksyzowanie dostępne na żądanie
Charakterystyka:
Wyposażenie na poziomie 90°C
Odporny na deformacje w wysokich temperaturach
Doskonała odporność na wilgoć,
Stabilne właściwości elektryczne w szerokim zakresie temperatur
Doskonała odporność na ścięcia i cięcia kompresyjne
Odporny na większość olejów i chemikaliów
Odporny na promieniowanie UV/słoneczne
Wykonuje próbę z gięciem na zimno w temperaturze -40°C
| Nazwa produktu |
Standardowy kabel słoneczny TUV |
| Model nr. |
H1Z2Z2-K 1x 4mm2 |
| napięcie |
Kabel wysokonapięciowy |
| Materiał izolacyjny |
XLPE |
| Kształt materiału |
Drut okrągły |
| Certyfikacja |
ROSH, CE, TUV |
| Standardy |
Wymagania dotyczące: |
| Rdzeń |
1 Rdzeń |
| Pakiet transportowy |
Bębel z drewna, bębel z żelaza |
| Zastosowanie |
Budownictwo, podziemne, przemysłowe, elektrownie |
| Materiał obudowy |
XLPE |
| Materiał rdzenia drutu |
Miedź w puszkach |
| Sekcja poprzeczna |
4 mm2 |
| Nazwa |
Kabel PV |
| Opis produktu |
Szeroko stosowane w instalacjach słonecznych wewnętrznych i zewnętrznych, instalacjach elektrycznych, w pomieszczeniach wewnętrznych i zewnętrznych, obszarach narażonych na wybuchy, fabrykach, przemysłu i rolnictwa. |
| Cechy produktu |
Niski poziom dymu bez halogenu, dobry chłód, ultrafioletowy, odporny na ozon i pogodę. |
| Odporność na płomień, odporność na cięcie i odporność na penetrację. |
| Poziom ochrony kabli II. |
| Z promieniowaniem kabli fotowoltaicznych o temperaturze 150 °C jako materiał izolacyjny, wolny od halogenów środek opóźniający płomień jest główną surowcem, wolną od halogenów, nietoksyczną modyfikowaną żywicą cienkiego hengjingu z polietylenu,dodanie bezhalogenowego, nietoksyczny, opóźniający płomień, stabilizator cieplny, eliminuje działanie dymu, konserwant, taki jak nawozy, nie zawiera halogenu, metali ciężkich, fosforu. |
| Jest zgodny z ROHS, a odporność izolacyjna jest mała po zanurzeniu. |
| Elektryczne |
1- rezystancja prądu stałego: w przypadku gotowego kabla o temperaturze 20 °C, rezystancja prądu stałego w rdzeniu drutu przewodzącego nie przekracza 5,09 Ω/km |
| 2Oporność izolacyjna: końcowa odporność izolacyjna kabla w temperaturze 20 °C nie powinna być mniejsza niż 1014 Ω. Cm, końcowa odporność izolacyjna kabla w temperaturze 90 °C nie powinna być mniejsza niż 1011 Ω. |
| 3- opór powierzchni osłony: opór powierzchni gotowej osłony kabla powinien być nie mniejszy niż 109 Ω. |
| Struktura kabli |
Przewodnik: drut miedziany w puszkach 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 i 10, 6, 4, 2 mm ^ 2 drut PV |
| Izolacja: > 0,5 mm grubości, o niskiej zawartości dymu i halogenów, spełniająca określone przez klienta limity. |
| Wykorzystanie metalu w procesie wytwarzania paliw |
| Szczegółowe parametry |
Temperatura otoczenia: - 40 °C ~ + 90 °C |
| Najwyższa temperatura przewodnika: 120 °C (pozwala się na 5 s w temperaturze zwarcia 200 °C) |
| Zgraniczone napięcie: AC0,6/1kv dc1,8kv. |
(Produkujemy również pojedyncze rdzenie 2,5 mm2, 6 mm2, 10 mm2 i 16 mm2, a także rdzenie podwójne,
w razie potrzeby skontaktuj się ze mną bezpośrednio)

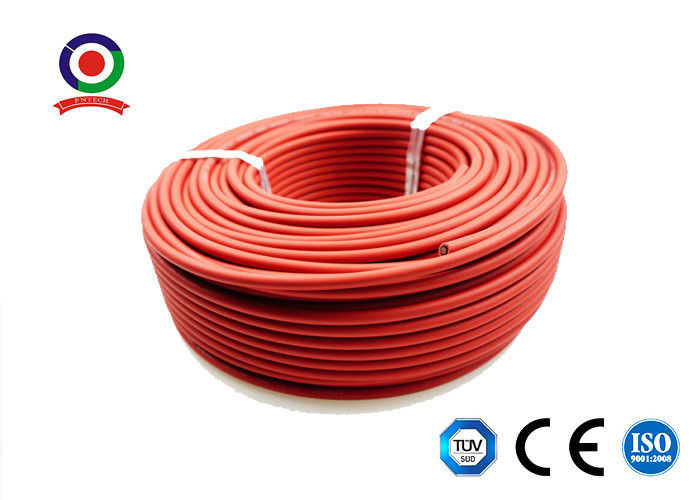

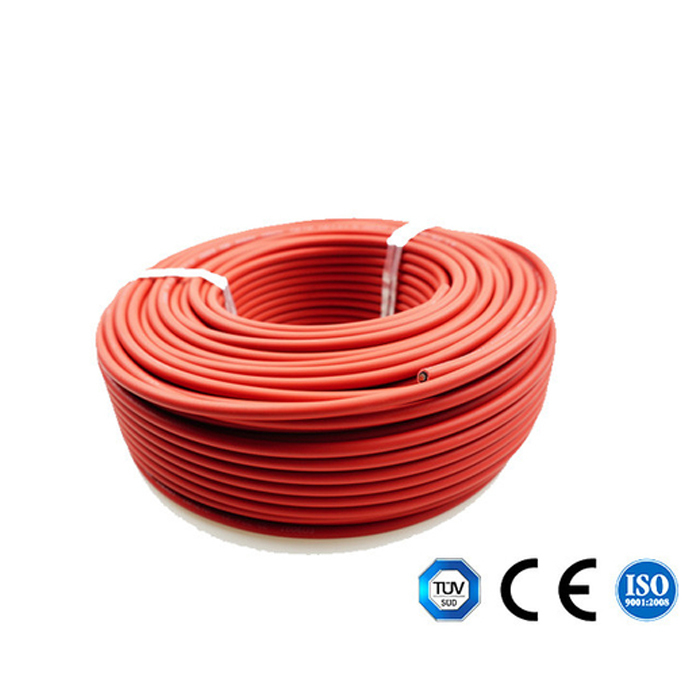

Zdjęcia kablu fotowoltaicznego o powierzchni 4 mm2
