Power System Solar PV Cable Ognioodporny Doskonała odporność na ścieranie
2.5mm2 TUV 2pfg 1169 Zatwierdzony Podwójnie Izolowany Kabel Solarny PV do Systemu Zasilania
Kabel PV1-F 2PFG 1169 2.5mm2 solarny PV
1. Budowa: Ocynowany drut miedziany, izolacja XLPE, zewnętrzna osłona XLPE.
2. Napięcie testowe: 6500V, 5min; napięcie znamionowe: 1000/1800V DC.
3. Bezhalogenowy i niskodymny, standard Rohs.
4. Odporność na promieniowanie UV.
5. Zakres temperatur: od -40°C do 125°C, odporność na zimno.
6. Certyfikat TUV, TUV2Pfg1169-1.
7. Kabel zasilający do systemu fotowoltaicznego.
Opis kabli ognioodpornych TUV PV:
A. Zastosowanie: Podwójna izolacja, kable sieciowane wiązką elektronów do elektrowni fotowoltaicznych.
Budowa: Ocynowana miedź, zgodnie z VDE0295/IEC60228, Klasa 5
B. Właściwości materiałowe/Normy:
1. Odporność ogniowa: IEC60332-1.
2. Emisja dymu: IEC61034; EN50268-2
3. Niskie obciążenie ogniowe: DIN51900
4. Atesty: TUV2PfG 1169/08.2007 PV1-F.
5. Normy zastosowania: UNE211 23; UNE20.460-5-52, UTE C 32-502
Zastosowanie:
Stosowany do paneli słonecznych do wytwarzania energii i powiązanych komponentów okablowania, połączeń, szczególnie odpowiedni do użytku zewnętrznego. Odporny na działanie promieni słonecznych, starzenie, z zastosowaniem niskodymnych, bezhalogenowych materiałów trudnopalnych, wyższej klasy, bardziej bezpieczny.
| Typ |
Przekrój |
Konstrukcja splotu |
Średnica przewodnika |
Rezystancja przewodnika |
Średnica zewnętrzna |
Napięcie znamionowe |
Prąd znamionowy |
| PV-1x2.5mm2 |
2.5mm2 |
50x φ0.25mm |
2.0mm |
8.21 Ω/km |
4.9mm |
1800VDC |
50A |
| Nazwa |
Kabel PV |
| Opis produktu |
Szeroko stosowany w instalacjach solarnych wewnętrznych i zewnętrznych, instalacjach elektrycznych, wewnątrz i na zewnątrz, w strefach zagrożonych wybuchem, fabrykach, przemyśle i rolnictwie. |
| Cechy produktu |
Niskodymny bez halogenu, dobry w niskich temperaturach, odporny na promieniowanie ultrafioletowe, ozon i warunki atmosferyczne. |
| Ognioodporny, odporny na przecięcia i przebicia. |
| Poziom ochrony kabla Ⅱ. |
| Z kablem fotowoltaicznym 150 ℃ jako materiałem izolacyjnym, bezhalogenowy środek zmniejszający palność jest bezhalogenowy, nietoksyczny modyfikowany polietylen cienka żywica hengjing jako główny surowiec, dodaj bezhalogenowy, nietoksyczny, środek zmniejszający palność, stabilizator ciepła, eliminator dymu, konserwant, taki jak nawóz, nie zawiera halogenu, metali ciężkich, fosforu. |
| Jest zgodny z ROHS, a rezystancja izolacji jest mała po zanurzeniu. |
| Elektryczne |
1. Rezystancja prądu stałego: gotowy kabel w temperaturze 20 ℃ rezystancja prądu stałego rdzenia przewodzącego nie jest większa niż 5.09 Ω/km |
| 2. Rezystancja izolacji: gotowa rezystancja izolacji kabla w temperaturze 20 ℃ nie powinna być mniejsza niż 1014 Ω. Cm, gotowa rezystancja izolacji kabla w temperaturze 90 ℃ nie jest mniejsza niż 1011 Ω. Cm |
| 3. Rezystancja powierzchni osłony: rezystancja powierzchni osłony gotowego kabla nie powinna być mniejsza niż 109 Ω. |
| Struktura kabla |
Przewodnik: ocynowany drut miedziany 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 i 10, 6, 4, 2 mm ^ 2 drut PV |
| Izolacja: > 0.5mm grubości z niskodymnym i bezhalogenowym materiałem i spełnia określony limit klienta. |
| Osłona: niskodymny i bezhalogenowy materiał o grubości > 0.5mm. |
| Szczegółowe parametry |
Temperatura otoczenia: - 40 ℃ ~ + 90 ℃ |
| Najwyższa temperatura przewodnika: 120 ℃ (dopuszczalna 5 s w temperaturze zwarcia 200 ℃) |
| Napięcie graniczne: AC0.6/1kv dc1.8kv. |
(Produkujemy również rdzeń pojedynczy 4mm2, 6mm2 10mm2 i 16mm2, a także rdzenie podwójne,
w razie potrzeby proszę skonsultować się ze mną bezpośrednio)

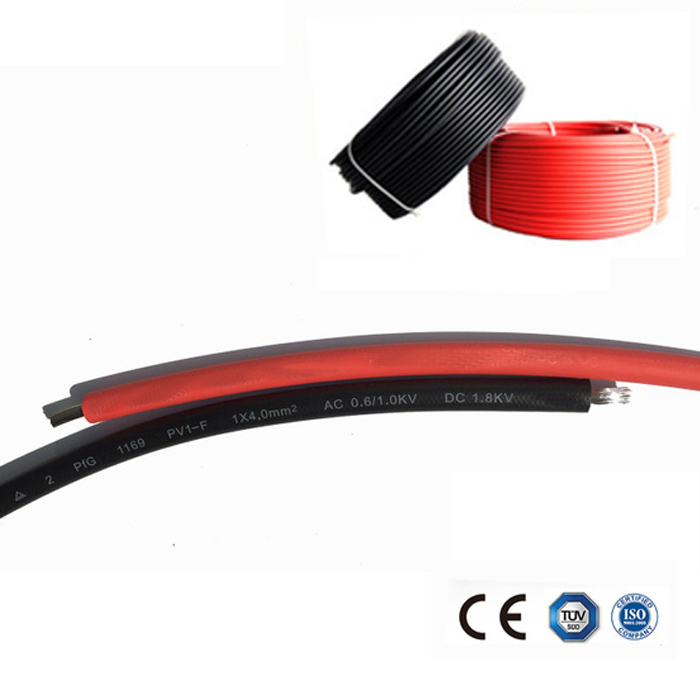

Zdjęcia kabla solarnego PV 2.5mm
