Odporny na promieniowanie UV kabel fotowoltaiczny, kabel 16 mm² PV DC, niska emisja dymu
EN50618 Odporność na promieniowanie UV podwójnie izolowany 16mm2 kabel fotowoltaiczny dla systemu słonecznego
DIN EN 50618
Wydajność ognioodporności: IEC 60332-1
Niska emisja dymu: EN/IEC 61034-2
Bez halogenów zgodnie z EN 50525-1, załącznik B
Niska korozyjność gazów zgodnie z EN 50267-2-2, IEC 60754-2
Kabel fotowoltaiczny fotowoltaiczny kabel prądu prądu stałego kabel energii słonecznej
napięcie robocze:AC: 600/1000V DC: 900/1800V
Maksymalne napięcie:10,8 KV
Napięcie badawcze: 6,5 kV AC
Temperatura pracy: -40 - 90 °C
Promień gięcia:
Stałe: 4 x średnica całkowita
Zgięte: 5 x średnica całkowita
Maksymalna temperatura przewodnika: 120oC
Maksymalna temperatura przewodnika: 250°C
Odporność izolacyjna: 10 MΩ x km
16 mm2Wykorzystanie kabli słonecznych prądu stałego
Kable te są przeznaczone do łączenia elementów systemu fotowoltaicznego wewnątrz i na zewnątrz
budynków i urządzeń o wysokich wymaganiach mechanicznych i ekstremalnych warunkach pogodowych
warunki.
Standardy dla kabli fotowoltaicznych PV DC
DIN EN 50618
Wydajność ognioodporności: IEC 60332-1
Niska emisja dymu: EN/IEC 61034-2
Bez halogenów zgodnie z EN 50525-1, załącznik B
Niska korozyjność gazów zgodnie z EN 50267-2-2, IEC 60754-2
| Rodzaj |
Sekcja poprzeczna |
Projektowanie nici |
Średnica przewodnika |
Opór przewodnika |
Średnica zewnętrzna |
Napęd nominalny |
Prąd nominalny |
| H1Z2Z2-K 1x16mm2 |
16 mm2 |
120 x φ0,4 mm |
5.2 mm |
10,24 Ω/km |
9.2 mm |
1500VDC |
132A |
Charakterystyka:
1) Materiały połączone wiązkami elektronowymi nie topią się ani nie przepływają, nawet w wysokich temperaturach, są wysoce odporne na ciepło, zimno, ścieranie, odporne na promieniowanie UV, ozon i hydrolizę.
2) Kable te zapewniają możliwość połączenia między panelami fotowoltaicznymi (PV) i z paneli do falownika.
3) Działają przy napięciu prądu stałego i zapewniają długą żywotność w warunkach narażenia.
| Nazwa |
Kabel PV |
| Opis produktu |
Szeroko stosowane w instalacjach słonecznych wewnętrznych i zewnętrznych, instalacjach elektrycznych, w pomieszczeniach wewnętrznych i zewnętrznych, obszarach narażonych na wybuchy, fabrykach, przemysłu i rolnictwa. |
| Cechy produktu |
Niski poziom dymu bez halogenu, dobry chłód, ultrafioletowy, odporny na ozon i pogodę. |
| Odporność na płomień, odporność na cięcie i odporność na penetrację. |
| Poziom ochrony kabli II. |
| Z promieniowaniem kabli fotowoltaicznych o temperaturze 150 °C jako materiał izolacyjny, wolny od halogenów środek opóźniający płomień jest główną surowcem, wolną od halogenów, nietoksyczną modyfikowaną żywicą cienkiego hengjingu z polietylenu,dodanie bezhalogenowego, nietoksyczny, opóźniający płomień, stabilizator cieplny, eliminuje działanie dymu, konserwant, taki jak nawozy, nie zawiera halogenu, metali ciężkich, fosforu. |
| Jest zgodny z ROHS, a odporność izolacyjna jest mała po zanurzeniu. |
| Elektryczne |
1- rezystancja prądu stałego: w przypadku gotowego kabla o temperaturze 20 °C, rezystancja prądu stałego w rdzeniu drutu przewodzącego nie przekracza 5,09 Ω/km |
| 2Oporność izolacyjna: końcowa odporność izolacyjna kabla w temperaturze 20 °C nie powinna być mniejsza niż 1014 Ω. Cm, końcowa odporność izolacyjna kabla w temperaturze 90 °C nie powinna być mniejsza niż 1011 Ω. |
| 3- opór powierzchni osłony: opór powierzchni gotowej osłony kabla powinien być nie mniejszy niż 109 Ω. |
| Struktura kabli |
Przewodnik: drut miedziany w puszkach 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 18, 16 i 14, 12, 10, 8, 6, 4, 2 mm ^ 2 drut PV |
| Izolacja: > 0,5 mm grubości, o niskiej zawartości dymu i halogenów, spełniająca określone przez klienta limity. |
| Wykorzystanie metalu w procesie wytwarzania paliw |
| Szczegółowe parametry |
Temperatura otoczenia: - 40 °C ~ + 90 °C |
| Najwyższa temperatura przewodnika: 120 °C (pozwala się na 5 s w temperaturze zwarcia 200 °C) |
| Zgraniczone napięcie: AC0,6/1kv dc1,8kv. |
Częste pytania:
1Kiedy dostanę ofertę?
W ciągu 24 godzin od otrzymania zapytania, jeśli jest bardzo pilne, aby uzyskać cenę, proszę
/Zadzwońcie do nas, /by podać pełne specyfikacje /o kablu.
2- Jak długo to potrwa?
Zazwyczaj w ciągu 3-4 dni roboczych od zapłaty, głównie w zależności od ilości.
3Jakie są warunki płatności?
Akceptujemy T/T (przelew bankowy), L/C
4Czy akceptujesz zamówienie na zamówienie?
Tak, mamy.
5Czy oferujecie OEM i ODM?
OEM i ODM są dostępne.

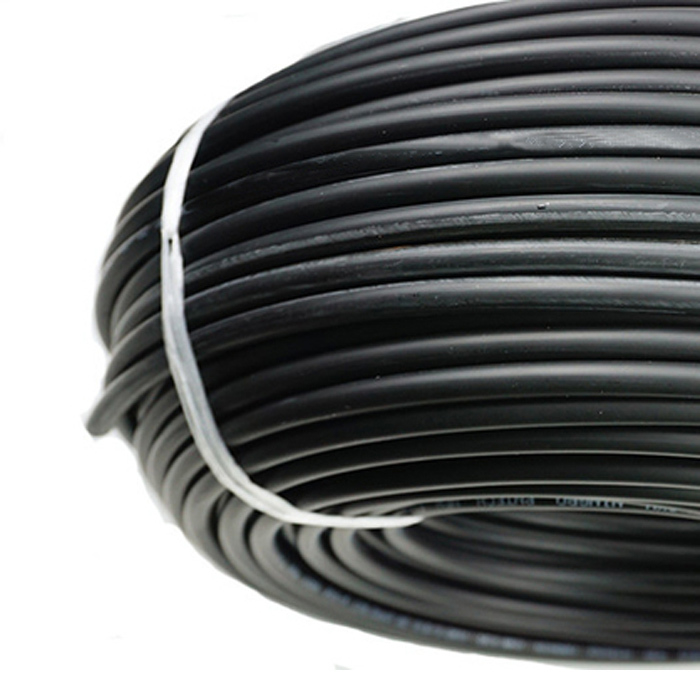

Zdjęcie 16mm2 SolarKabel PV
