2-stykowe złącze słoneczne Doskonały materiał z tworzywa sztucznego Niska odporność na przejście

Szybkozłączka Elektryczna skrzynka przyłączeniowa Męskie żeńskie miedziane 2-stykowe złącze słoneczne

Opis złącza

zawiera 1 męskie i 1 żeńskie złącze do panelu słonecznego.Ten typ systemu złącz

jest łatwy w instalacji i wykorzystuje zatrzaskowe zatrzaski zabezpieczające do blokowania dwóch pasujących złączy, unikając w ten sposób

niezamierzone odłączenie.Również po zablokowaniu styki współpracujące są uszczelnione przed wnikaniem kurzu i

woda.Specyfikacje są następujące:

Złącza dostarczane z tym zestawem są przeznaczone do stosowania z przewodami o przekroju AWG nr 10 lub AWG nr 12 z izolacją zewnętrzną

średnica 3 - 6 mm

Średnica styku 4 mm

Maksymalny prąd znamionowy - 30 A.

Maksymalne napięcie systemu - 1000 V.

Stopień ochrony po podłączeniu i prawidłowym zamknięciu - IP67

Zakres temperatur od 40 ° C do + 90 ° C

Zatwierdzony przez TÜV

Budowa złączy

Złącza mogą być zaciskane / lutowane do przewodu o rozmiarze AWG nr 10 lub AWG nr 12 z izolacją zewnętrzną

średnica od 3 do 6 mm.

Instrukcje składania

Podczas samodzielnego montażu używane są części i narzędzia inne niż podane lub jeśli nie przestrzega się opisanych tutaj instrukcji przygotowania i montażu, nie można zagwarantować bezpieczeństwa ani zgodności z danymi technicznymi.

W celu ochrony przed porażeniem prądem elektrycznym, złącza PV muszą być odizolowane od zasilania podczas montażu lub demontażu

Produkt końcowy musi zapewniać ochronę przed porażeniem elektrycznym

Odłączanie pod obciążeniem: Połączenia wtykowe PV nie mogą być odłączane pod obciążeniem; można je ustawić w stanie bez obciążenia przez wyłączenie przetwornika DC / AC lub przerwanie przerywacza obwodu AC.

Odłączone złącza należy zabezpieczyć przed brudem i wodą za pomocą zaślepek.

Zatkane części są wodoszczelne IP67


Korzyść:

• Prosty, szybki, bezpieczny i skuteczny montaż na polu
• Samodzielnie opracowuj innowacyjny projekt, posiadaj niezależne prawa własności intelektualnej, dostosowujące się bezpośrednio do złącza
• Wysoka wytrzymałość mechaniczna
• Przenoszenie wysokiego prądu i napięcia: 30 A, 1000 V DC
• Niski opór przejścia
• Innowacyjna szczelna, wodoodporna, odporna na kurz konstrukcja: IP68
• Doskonały materiał z tworzywa sztucznego, UL 94-V0, szeroki zakres temperatur: -40 ° C do 90 ° C, odporny na warunki atmosferyczne i promieniowanie UV do długotrwałego stosowania na zewnątrz
• Zatwierdzony przez TUV

FAQ:


1. Kiedy mogę otrzymać wycenę?
W ciągu 24 godzin od otrzymania zapytania, jeśli bardzo pilnie potrzebujesz wyceny, zadzwoń do nas w celu podania pełnej specyfikacji kabla.cena zostanie wkrótce skalkulowana.
2. Jak długo z dostawą?
Zwykle w ciągu 3-4 dni roboczych po dokonaniu płatności, głównie w zależności od ilości.
3. Jakie są twoje warunki płatności?
Akceptujemy T / T (przelew bankowy), L / C.
4. Czy akceptujesz indywidualne zamówienie?
Tak.
5. Czy oferujecie OEM i ODM?
Tak.Dostępne są OEM i ODM.

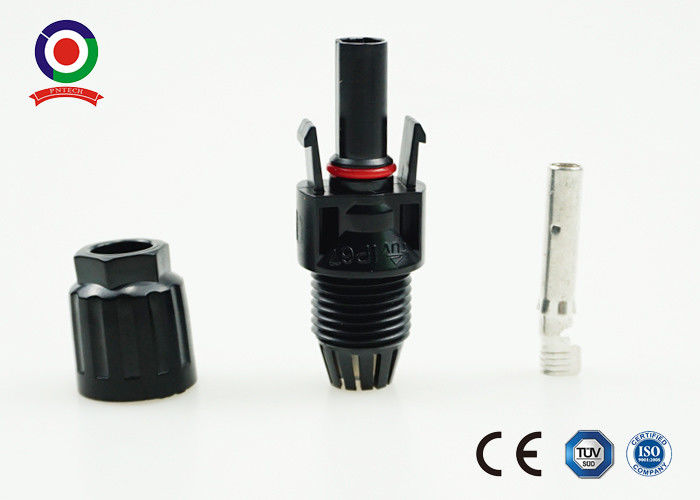

Zdjęcie złącza solarnego
