Złącza fotowoltaiczne z podwójnym pierścieniem uszczelniającym, złącze wtykowe odporne na zużycie
CE IP67 Wodoodporne złącza wtykowe do paneli słonecznych Męskie i żeńskie 30A

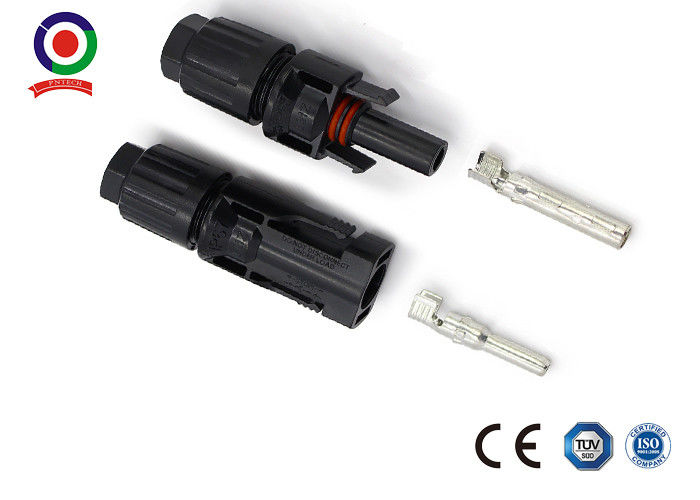

Opis złącza
Złącza męskie i żeńskie składają się z następujących elementów
Izolowana obudowa zewnętrzna z blokadą
Metalowe styki męskie i żeńskie z cynowanej miedzi
obszar zaciskania i zaciskane specjalnym narzędziem do zaciskania
Nakrętka wewnętrzna gumowa tuleja.Gdy nakrętka jest dokręcona, wewnętrzna tuleja gumowa jest
ściśnięty wokół zewnętrznego płaszcza kabla, co zapewnia wodoszczelne uszczelnienie.
| Napięcie znamionowe: |
1000v |
| Prąd znamionowy: |
22A (2,5mm2), 30A (4mm2,6mm2) |
| Napięcie probiercze: |
6KV (50 Hz) |
| Stopień ochrony: |
IP67 / IP2X |
| Materiał izolacyjny: |
PC / PA / PPO / TPE |
| Materiał styków: |
Posrebrzana miedź |
| Temperatura robocza: |
-40 ° C ~ + 90 ° C |
| Bezpieczna klasa: |
2 |
| Klasa płomienia: |
UL94-V0 |
| Rezystancja styku złączy wtykowych: |
≤5mΩ |
| Siła włożenia: |
≤50N |
| Wycofanie siły: |
≥50N |
| Odpowiedni kabel: |
2,5 mm2 / 4 mm2 / 6 mm2 (AWG14 / 12/10) |
| System zamykania: |
Przystąp |
| Nr produktu |
LMZ |
| Napięcie znamionowe |
TUV 1000 V DC |
| Prąd znamionowy |
30A |
| Odpowiednie przekroje przewodów |
2,5 mm2 ~ 10,0 mm2 / 14AWG ~ 8AWG |
| Rozmiar zacisku |
Φ4,0 mm |
| Napięcie testowe |
DC 8KV 1 min |
| Stopień zanieczyszczenia |
2 |
| Klasa ochrony |
Klasa II |
| Materiał zacisków |
Cynowana miedź |
| Odporność na kontakt |
≤ 5 mΩ |
| Materiały izolacyjne |
PPO |
| Klasa IP |
IP67 (IEC 60529) |
| Siła wyciągania |
≥ 50N |
| Siła wstawiania |
≤ 50 N. |
| Temperatura badania |
-40ºC ~ + 85ºC |
| Klasa płomienia |
UL94V - 0 |
Instrukcje składania
Podczas samodzielnego montażu używane są części i narzędzia inne niż podane lub jeśli nie przestrzega się opisanych tutaj instrukcji przygotowania i montażu, nie można zagwarantować bezpieczeństwa ani zgodności z danymi technicznymi.
W celu ochrony przed porażeniem prądem elektrycznym, złącza PV muszą być odizolowane od zasilania podczas montażu lub demontażu
Produkt końcowy musi zapewniać ochronę przed porażeniem elektrycznym
Odłączanie pod obciążeniem: Połączenia wtykowe PV nie mogą być odłączane pod obciążeniem; można je ustawić w stanie bez obciążenia przez wyłączenie przetwornika DC / AC lub przerwanie przerywacza obwodu AC.
Odłączone złącza należy zabezpieczyć przed brudem i wodą za pomocą zaślepek.
Zatkane części są wodoszczelne IP67
Korzyść:
• Prosty, szybki, bezpieczny i skuteczny montaż na polu
• Samodzielnie opracowuj innowacyjny projekt, posiadaj niezależne prawa własności intelektualnej, dostosowujące się bezpośrednio do złącza
• Wysoka wytrzymałość mechaniczna
• Przenoszenie wysokiego prądu i napięcia: 30 A, 1000 V DC
• Niski opór przejścia
• Innowacyjna szczelna, wodoodporna, odporna na kurz konstrukcja: IP68
• Doskonały materiał z tworzywa sztucznego, UL 94-V0, szeroki zakres temperatur: -40 ° C do 90 ° C, odporny na warunki atmosferyczne i promieniowanie UV do długotrwałego stosowania na zewnątrz
• Zatwierdzony przez TUV
FAQ:
1. Kiedy mogę otrzymać wycenę?
W ciągu 24 godzin od otrzymania zapytania, jeśli bardzo pilnie potrzebujesz wyceny, zadzwoń do nas w celu podania pełnej specyfikacji kabla.cena zostanie wkrótce skalkulowana.
2. Jak długo z dostawą?
Zwykle w ciągu 3-4 dni roboczych po dokonaniu płatności, głównie w zależności od ilości.
3. Jakie są twoje warunki płatności?
Akceptujemy T / T (przelew bankowy), L / C.
4. Czy akceptujesz indywidualne zamówienie?
Tak.
5. Czy oferujecie OEM i ODM?
Tak.Dostępne są OEM i ODM.
Zdjęcie złączy wtykowych
