kabel solarny DC
, kabel fotowoltaiczny do energii słonecznej
Przewód fotowoltaiczny z cynowanej miedzi 6mm2 z aprobatą TUV
Przewodnik miedziany w puszkach XLPE Żakiet izolacyjny Kabel słoneczny 6mm2 TUV Zatwierdzony
Opis produktu
Kabel wykonany z izolacji i powłoki połączonej poprzecznie wiązaniem wiązki elektronów; wysoka odporność na ciepło, zimno, olej, ścieranie, ozon, promienie UV i warunki pogodowe; z lepszą reakcją w przypadku pożaru. niski poziom dymu,wolne od halogenów, wolne od płomieni, oporowe; elastyczne, łatwe do zdejmowania, bardzo niskie wymagania przestrzenne, niezwykle, niezwykle wytrzymałe mechanicznie, bardzo długa żywotność.
Dane techniczne
- Temperatura nominalna: -40°C do 90°C
- AWG konduktora: od 12 do 2000 AWG
- Materiał przewodzący: miękka, wygrzana, puszczona miedź, według ASTM B-33 i EN 60228
-- Separator: taśma papierowa
- Materiał izolacyjny: XLPE bezhalogenny, termowytrzymały, poliolefin specjalnie zaprojektowany dla maksymalnej elastyczności
- Materiał płaszcza: PVC odporny na działanie promieni słonecznych Czarny, nisko dymny, niehalogenowany, opóźniający płomień, odporny na olej, ścieranie, chemikalia i światło słoneczne, związek krzyżowy spełniający wymagania UL 44, UL 854
- Min. Promienie zgięcia: 8x średnica
| Numer kodu produktu |
Rozmiar ((mm2) |
Dialektryka przewodnika. |
Wskaźnik izolacyjny. |
Nominalna kurtka. |
Waga netto/1000 metra ((kg) |
| PV1-F 1x1,5 mm2 |
1.5 |
30 na 0.25 |
3.1 |
4.5 |
39 |
| PV1-F 1x2,5 mm2 |
2.5 |
49 na 0.25 |
3.6 |
4.9 |
48 |
| PV1-F 1x4 mm2 |
4 |
56 na 0.285 |
4.1 |
5.1 |
68 |
| PV1-F 1x6mm2 |
6 |
84 na 0.285 |
4.7 |
6.1 |
88 |
| PV1-F 1x10 mm2 |
10 |
80 na 0.40 |
5.6 |
7.2 |
132 |
| PV1-F 1x16 mm2 |
16 |
126/0.40 |
7.55 |
10.2 |
205 |
Zastosowanie:
Aplikacja do paneli słonecznych do wytwarzania energii i powiązanych elementów okablowania, połączenia, szczególnie odpowiednia do użytku na zewnątrz.Wykorzystanie materiałów opóźniających płomień o niskim poziomie dymu bez halogenów, wyższej klasy, większego bezpieczeństwa.
| Nazwa |
Kabel PV |
| Opis produktu |
Szeroko stosowane w instalacjach słonecznych wewnętrznych i zewnętrznych, instalacjach elektrycznych, w pomieszczeniach wewnętrznych i zewnętrznych, obszarach narażonych na wybuchy, fabrykach, przemysłu i rolnictwa. |
| Cechy produktu |
Niski poziom dymu bez halogenu, dobry chłód, ultrafioletowy, odporny na ozon i pogodę. |
| Odporność na płomień, odporność na cięcie i odporność na penetrację. |
| Poziom ochrony kabli II. |
| Z promieniowaniem kabli fotowoltaicznych o temperaturze 150 °C jako materiał izolacyjny, wolny od halogenów środek opóźniający płomień jest główną surowcem, wolną od halogenów, nietoksyczną modyfikowaną żywicą cienkiego hengjingu z polietylenu,dodanie bezhalogenowego, nietoksyczny, opóźniający płomień, stabilizator cieplny, eliminuje działanie dymu, konserwant, taki jak nawozy, nie zawiera halogenu, metali ciężkich, fosforu. |
| Jest zgodny z ROHS, a odporność izolacyjna jest mała po zanurzeniu. |
| Elektryczne |
1- rezystancja prądu stałego: w przypadku gotowego kabla o temperaturze 20 °C, rezystancja prądu stałego w rdzeniu drutu przewodzącego nie przekracza 5,09 Ω/km |
| 2Oporność izolacyjna: końcowa odporność izolacyjna kabla w temperaturze 20 °C nie powinna być mniejsza niż 1014 Ω. Cm, końcowa odporność izolacyjna kabla w temperaturze 90 °C nie powinna być mniejsza niż 1011 Ω. |
| 3- opór powierzchni osłony: opór powierzchni gotowej osłony kabla powinien być nie mniejszy niż 109 Ω. |
| Struktura kabli |
Przewodnik: drut miedziany w puszkach 2.5, 4,6,10,16 mm2 PV1 - F |
| 25, 16 i 10, 6,4,2.5 mm2 drutu fotowoltaicznego |
| Izolacja: > 0,5 mm grubości, o niskiej zawartości dymu i halogenów, spełniająca określone przez klienta limity. |
| Wykorzystanie metalu w procesie wytwarzania paliw |
| Szczegółowe parametry |
Temperatura otoczenia: - 40 °C ~ + 90 °C |
| Najwyższa temperatura przewodnika: 120 °C (pozwala się na 5 s w temperaturze zwarcia 200 °C) |
| Zgraniczone napięcie: AC0,6/1kv dc1,8kv. |
(Produkujemy również pojedyncze rdzenie 2,5 mm2, 4 mm2, 10 mm2 i 16 mm2, a także podwójne rdzenie,
w razie potrzeby skontaktuj się ze mną bezpośrednio)

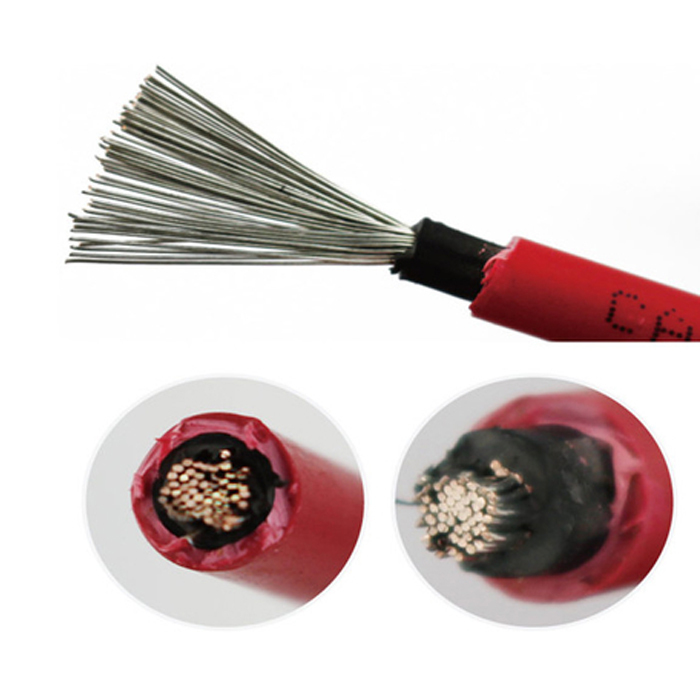

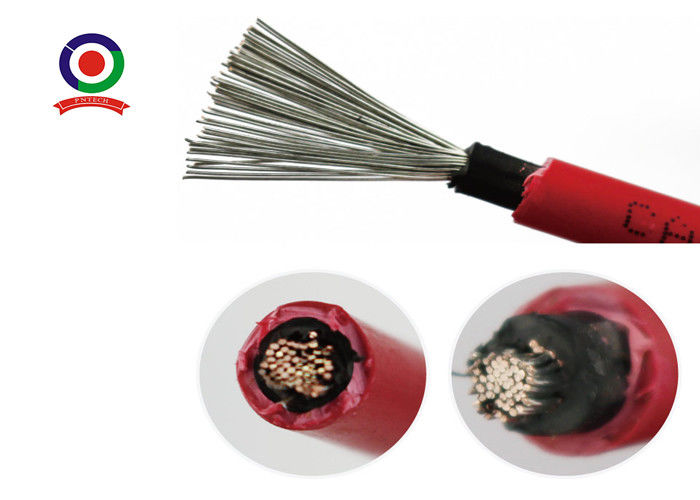

Zdjęcie kabla słonecznego 6mm2
