kable do energii słonecznej
, kabel do układu słonecznego
Płaszcz XLPE 1x16mm2 DC Kabel słoneczny 230 kg / km Waga dla elektrowni
Certyfikat TUV EN50618 standard 16mm2 PV1-FKabel prądu stałego do systemu energii słonecznej
Szczegółowe
Napęd nominalny: AC 0,6/1KV; DC 1,8KV
Numer typu: PV1-F 1x16mm2
Kolor: czerwony lub czarny
Włókno badawcze :6500V
Wewnętrzna osłona: osłona XLPE (polyolefin bez halogenów)
Obudowa: Obudowa XLPE (poliolefinę wolną od halogenów)
- Z pewnością. :RoHs+ CE + TUV
Standard: TUV 2PFG 1169/08.07
| Rodzaj |
Krzyż |
Węzeł |
Kierowca |
Kierowca |
Z zewnątrz |
Rated |
Rated |
Waga |
| sekcja |
projekt |
średnica |
odporność |
średnica |
napięcie |
prąd |
| mm2 |
No.x ø (mm) |
mm |
Ω /km |
mm |
VAC/DC |
A |
Kg/km |
| PV-1*1,5 mm2 |
1.5 |
30x ø 0.25 |
1.6 |
13.5 |
4.8 |
1000/1800 |
30 |
35 |
| PV-1*2,5 mm2 |
2.5 |
50x ø 0.25 |
2.0 |
8.21 |
4.9 |
1000/1800 |
41 |
50 |
| PV-1*4,0 mm2 |
4.0 |
56x ø 0.3 |
2.6 |
5.09 |
5.1 |
1000/1800 |
55 |
70 |
| PV-1*6,0 mm2 |
6.0 |
84x ø 0.3 |
3.3 |
3.39 |
6.1 |
1000/1800 |
70 |
95 |
| PV-1*10,0 mm2 |
10.0 |
80x ø 0.4 |
4.4 |
1.95 |
7.2 |
1000/1800 |
98 |
155 |
| PV-1*16 mm2 |
16.0 |
120x ø 0.4 |
5.2 |
1.24 |
8.2 |
1000/1800 |
132 |
230 |
| PV-1*25 mm2 |
25.0 |
196 x ø 0.40 |
7.4 |
0.795 |
12.0 |
1000/1800 |
176 |
341 |
| PV-1*35 mm2 |
35.0 |
276 x ø 0.40 |
9.00 |
0.565 |
14.0 |
1000/1800 |
218 |
467 |
Zastosowanie:
Aplikacja do paneli słonecznych do wytwarzania energii i powiązanych elementów okablowania, połączenia, szczególnie odpowiednia do użytku na zewnątrz.Wykorzystanie materiałów opóźniających płomień o niskim poziomie dymu bez halogenów, wyższej klasy, większego bezpieczeństwa.
| Nazwa |
Kabel PV |
| Opis produktu |
Szeroko stosowane w instalacjach słonecznych wewnętrznych i zewnętrznych, instalacjach elektrycznych, w pomieszczeniach wewnętrznych i zewnętrznych, obszarach narażonych na wybuchy, fabrykach, przemysłu i rolnictwa. |
| Cechy produktu |
Niski poziom dymu bez halogenu, dobry chłód, ultrafioletowy, odporny na ozon i pogodę. |
| Odporność na płomień, odporność na cięcie i odporność na penetrację. |
| Poziom ochrony kabli II. |
| Z promieniowaniem kabli fotowoltaicznych o temperaturze 150 °C jako materiał izolacyjny, wolny od halogenów środek opóźniający płomień jest główną surowcem, wolną od halogenów, nietoksyczną modyfikowaną żywicą cienkiego hengjingu z polietylenu,dodanie bezhalogenowego, nietoksyczny, opóźniający płomień, stabilizator cieplny, eliminuje działanie dymu, konserwant, taki jak nawozy, nie zawiera halogenu, metali ciężkich, fosforu. |
| Jest zgodny z ROHS, a odporność izolacyjna jest mała po zanurzeniu. |
| Elektryczne |
1- rezystancja prądu stałego: w przypadku gotowego kabla o temperaturze 20 °C, rezystancja prądu stałego w rdzeniu drutu przewodzącego nie przekracza 5,09 Ω/km |
| 2Oporność izolacyjna: końcowa odporność izolacyjna kabla w temperaturze 20 °C nie powinna być mniejsza niż 1014 Ω. Cm, końcowa odporność izolacyjna kabla w temperaturze 90 °C nie powinna być mniejsza niż 1011 Ω. |
| 3- opór powierzchni osłony: opór powierzchni gotowej osłony kabla powinien być nie mniejszy niż 109 Ω. |
| Struktura kabli |
Przewodnik: drut miedziany w puszkach 2.5, 4,6,10,16 mm2 PV1 - F |
| 25, 16 i 10, 6,4,2.5 mm2 drutu fotowoltaicznego |
| Izolacja: > 0,5 mm grubości, o niskiej zawartości dymu i halogenów, spełniająca określone przez klienta limity. |
| Wykorzystanie metalu w procesie wytwarzania paliw |
| Szczegółowe parametry |
Temperatura otoczenia: - 40 °C ~ + 90 °C |
| Najwyższa temperatura przewodnika: 120 °C (pozwala się na 5 s w temperaturze zwarcia 200 °C) |
| Zgraniczone napięcie: AC0,6/1kv dc1,8kv. |
(Produkujemy również pojedyncze rdzenie 2,5 mm2, 4 mm2, 6 mm2 i 10 mm2, a także rdzenie podwójne,
w razie potrzeby skontaktuj się ze mną bezpośrednio)
Częste pytania:
1Kiedy dostanę ofertę?
W ciągu 24 godzin od otrzymania zapytania, jeśli jest bardzo pilne, aby uzyskać cenę, proszę zadzwonić do nas, aby dać pełne specyfikacje o kablu. cena zostanie obliczona wkrótce.
2- Jak długo to potrwa?
Zazwyczaj w ciągu 3-4 dni roboczych od zapłaty, głównie w zależności od ilości.
3Jakie są warunki płatności?
Akceptujemy T/T (przelew bankowy), L/C
4Czy akceptujesz zamówienie na zamówienie?
Tak, mamy.
5Czy oferujecie OEM i ODM?
OEM i ODM są dostępne.

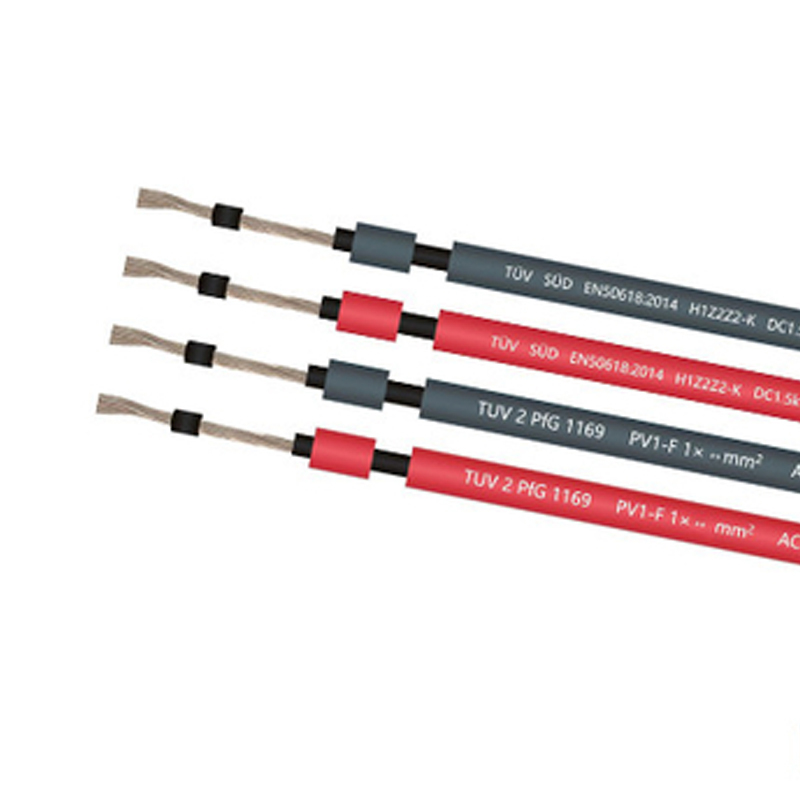

Zdjęcie kabla słonecznego prądu stałego 16 mm2
