Podwójnie izolowany kabel prądu stałego do cynowanej miedzi wyżarzanej o napięciu 1500V
Ocynowany, miękki, miedziany, linkowy kabel solarny PV 1500V z podwójną izolacją 4mm2 XLPE
Specyfikacja
Izolacja dwuwarstwowa, usieciowana wiązką elektronów
Doskonała odporność na promieniowanie UV, wodę, ozon, płyny; sól. Ogólne warunki atmosferyczne
Doskonała odporność na ścieranie
Bezhalogenowy, trudnopalny, o niskiej toksyczności
Doskonała elastyczność i wydajność podczas obierania
Duża obciążalność prądowa
Zatwierdzony przez TUV
| Typ |
Przekrój |
Konstrukcja linki |
Średnica przewodnika |
Rezystancja przewodnika |
Średnica zewnętrzna |
Napięcie znamionowe |
Prąd znamionowy |
| H1Z2Z2-K 1x2.5mm2 |
2.5mm2 |
36x φ0.285mm |
2.0mm |
8.21 Ω/km |
5.4mm |
1500VDC |
50A |
| H1Z2Z2-K 1x4mm2 |
4mm2 |
56x φ0.285mm |
2.6mm |
5.09 Ω/km |
5.9mm |
1500VDC |
70A |
| H1Z2Z2-K 1x6mm2 |
6mm2 |
78x φ0.285mm |
3.3mm |
3.52 Ω/km |
6.7mm |
1500VDC |
95A |
| H1Z2Z2-K 1x10mm2 |
10mm2 |
80x φ0.4mm |
4.4mm |
1.95 Ω/km |
7.4mm |
1500VDC |
98A |
| H1Z2Z2-K 1x16mm2 |
16mm2 |
120x φ0.4mm |
5.2mm |
1.24 Ω/km |
9.2mm |
1500VDC |
132A
|
Zastosowanie:
Stosowany do paneli słonecznych do wytwarzania energii i powiązanych komponentów okablowania, połączeń, szczególnie odpowiedni do użytku na zewnątrz. Odporność na światło słoneczne, działanie przeciwstarzeniowe, stosowanie materiałów trudnopalnych bezhalogenowych o niskiej emisji dymu, wyższa jakość, większe bezpieczeństwo.
| Nazwa |
Kabel PV |
| Opis produktu |
Szeroko stosowany w instalacjach solarnych wewnątrz i na zewnątrz, instalacjach elektrycznych, wewnątrz i na zewnątrz, w strefach zagrożonych wybuchem, fabrykach, przemyśle i rolnictwie. |
| Cechy produktu |
Niska emisja dymu bez halogenu, dobra odporność na zimno, promieniowanie ultrafioletowe, ozon i warunki atmosferyczne. |
| Trudnopalny, odporny na przecięcia i przebicia. |
| Poziom ochrony kabla Ⅱ. |
| Z kablem fotowoltaicznym 150 ℃ jako materiałem izolacyjnym, bezhalogenowy środek zmniejszający palność jest bezhalogenowy, nietoksyczny modyfikowany polietylen cienka żywica hengjing jako główny surowiec, dodaj bezhalogenowy, nietoksyczny, środek zmniejszający palność, stabilizator ciepła, eliminuj środek dymny, konserwant, taki jak nawóz, nie zawiera halogenu, metali ciężkich, fosforu. |
| Jest zgodny z ROHS, a rezystancja izolacji jest mała po zanurzeniu. |
| Elektryczne |
1. Rezystancja prądu stałego: gotowy kabel w temperaturze 20 ℃ rezystancja prądu stałego rdzenia przewodzącego nie jest większa niż 5.09 Ω/km |
| 2. Rezystancja izolacji: gotowa rezystancja izolacji kabla w temperaturze 20 ℃ nie powinna być mniejsza niż 1014 Ω. Cm, gotowa rezystancja izolacji kabla w temperaturze 90 ℃ nie jest mniejsza niż 1011 Ω. Cm |
| 3. Rezystancja powierzchni powłoki: rezystancja powierzchni powłoki gotowego kabla nie powinna być mniejsza niż 109 Ω. |
| Struktura kabla |
Przewodnik: ocynowany drut miedziany 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 i 10, 6,4,2.5 mm2 drut PV |
| Izolacja: > 0.5mm grubości z materiałem o niskiej emisji dymu i bezhalogenowym oraz spełniająca określony limit klienta. |
| Powłoka: materiał bez dymu i bezhalogenowy o grubości > 0.5mm. |
| Szczegółowe parametry |
Temperatura otoczenia: - 40 ℃ ~ + 90 ℃ |
| Najwyższa temperatura przewodnika: 120 ℃ (dopuszczalna 5 s w temperaturze zwarcia 200 ℃) |
| Napięcie graniczne: AC0.6/1kv dc1.8kv. |
(Produkujemy również rdzenie pojedyncze 2.5mm2, 6mm2, 10mm2 i 16mm2, a także rdzenie podwójne,
w razie potrzeby proszę skonsultować się ze mną bezpośrednio)
Pakowanie i wysyłka:
Informacje dotyczące pakowania i wysyłki produktu:
Nasz produkt DC Solar Cable jest starannie zapakowany, aby zapewnić jego bezpieczną dostawę. Każdy kabel jest starannie zwinięty i umieszczony w solidnym kartonowym pudełku, aby zapobiec uszkodzeniom podczas transportu.
Informacje o wysyłce:
Oferujemy szybką i niezawodną wysyłkę dla wszystkich zamówień naszego kabla DC Solar. Twoje zamówienie zostanie przetworzone i wysłane w ciągu 1-2 dni roboczych. Po wysyłce otrzymasz numer śledzenia, aby monitorować status dostawy.
FAQ:
P: Jaki jest numer modelu kabla DC Solar?
O: Numer modelu to H1Z2Z2-K.
P: Gdzie produkowany jest kabel DC Solar?
O: Produkt jest produkowany w Chinach.
P: Jakie certyfikaty posiada kabel DC Solar?
O: Kabel DC Solar posiada certyfikaty TUV, CE, ISO9001, CQC, CPR i BCA.
P: Jakie jest minimalne zamówienie dla kabla DC Solar?
O: Minimalne zamówienie to 500.
P: Jakie są szczegóły pakowania kabla DC Solar?
O: Kabel DC Solar jest pakowany w rolki po 100m każda.

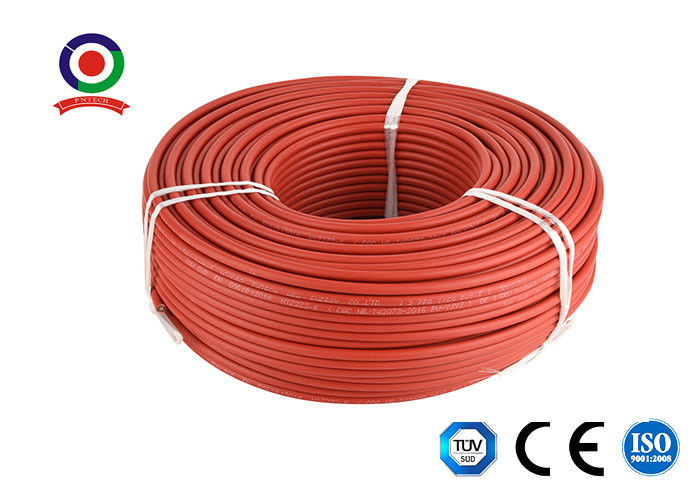

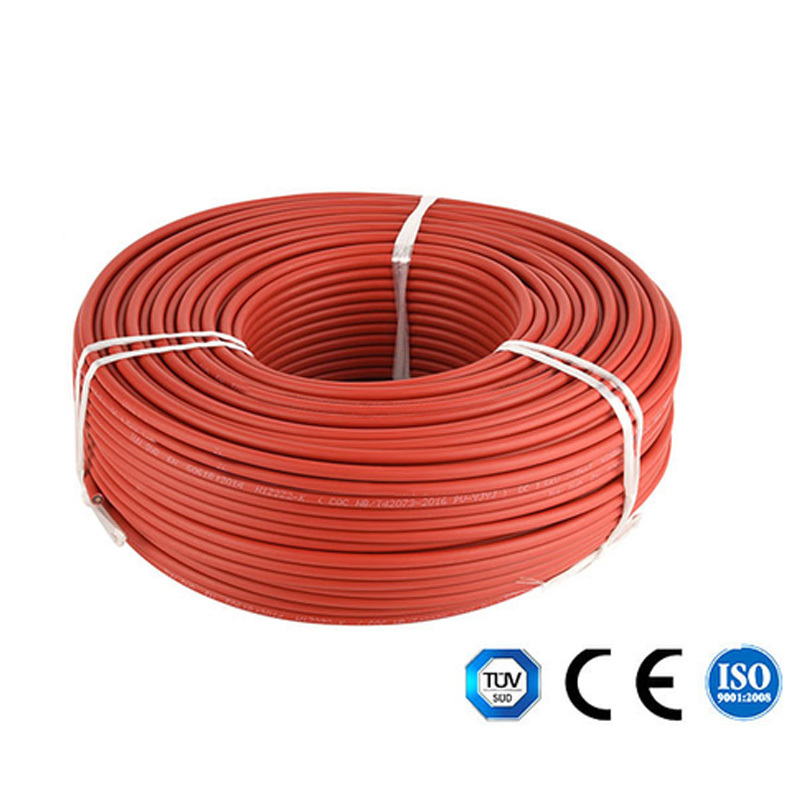

Zdjęcie kabla solarnego PV 4mm
