Elektrownia DC XLPE 4mm przedłużacz do panelu słonecznego
Miejsce pochodzenia | Chiny |
---|---|
Nazwa handlowa | Pntech |
Orzecznictwo | TUV/CE/ISO9001 |
Numer modelu | DC-DC |
Minimalne zamówienie | 10 sztuk |
Cena | Negotiation |
Szczegóły pakowania | 100 m / rolka 250 m / rolka, dwie rolki w kartonie, Rozmiar kartonu: 42 * 42 * 22 cm Również pakuj z |
Czas dostawy | 3-7 dni |
Zasady płatności | L / C, T / T |
Możliwość Supply | 70000m dziennie |
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xNazwa produktu | Kabel solarny DC 4mm2 ze złączem | uszczelka | Torba PP |
---|---|---|---|
Materiał izolacyjny | XLPE | Napięcie znamionowe | AC Uo / U0,6 ~ 1,0KV, DC1,5KV |
kolor | Czarny czerwony | Zakres temperatury | -40 ℃ ~ + 90 ℃ |
Atrakcja | 4mm przedłużacz do panelu słonecznego,przedłużacz do panelu słonecznego XLPE |
Przedłużacz do panelu słonecznego 4 mm Przedłużony przewód kablowy ze złączem TUV CE
Opis
1. Do użytku na zewnątrz, odporny na wilgoć, promienie UV i korozję.
2. Złącze męskie i żeńskie z twardego plastiku na końcu.
3. Czarny + czerwony przewód przedłużający panelu słonecznego.
4. Przedłuża i blokuje wbudowane kable.
5. Napięcie: DC 1000 V i AC 1800 V.
6. Zastosowanie: używane do płyty zasilającej energią słoneczną, elektrowni słonecznej.
7. Zakres przekroju: 2,5 mm2 ~ 10 mm2.
Budowa
1. Ocena: Napięcie: 600 / 1000V Temperatura: -40 ° C - 90 ° C
2. Opis:
(1) Przewodnik: cynowana wyżarzona miedź
(2) Izolacja: 90 ° C XLPE, czarna
(3) Kurtka: 90 ° C XLPE, czarna lub czerwona
3. Oznaczenie: TüV 2 PfG 1169 PV1-F 1 × 4mm2
Rodzaj | Przekrój | Projekt nici | Średnica przewodu | Rezystancja przewodnika | Średnica zewnętrzna | Napięcie znamionowe | Prąd znamionowy |
H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0,3 mm | 2,6 mm | 5,09 Ω / km | 5,9 mm | 1500VDC | 55A |
Aplikacje
Jednożyłowy, odporny na światło słoneczne, drut fotowoltaiczny o znamionowej mocy znamionowej 90 ° C mokry lub 105 ° C suchy 2000 V do połączeń wzajemnych uziemionych i nieuziemionych systemów fotowoltaicznych zgodnie z opisem w sekcji 690.31 (A) i innych odpowiednich częściach National Electrical Code (NEC) , NFPA 70
Opcje:
Kolorowe paski identyfikacyjne faz dostępne na zamówienie
Multipleksowanie dostępne na zamówienie
Cechy:
Oceniono na 90 ° C na mokro i sucho
Odporny na odkształcenia w wysokich temperaturach
Doskonała odporność na wilgoć,
Stabilne właściwości elektryczne w szerokim zakresie temperatur
Doskonała odporność na zgniatanie i ściskanie
Odporny na większość olejów i chemikaliów
Odporny na promieniowanie UV / światło słoneczne
Spełnia próbę zginania na zimno w -40 ° C
Nazwa produktu | Standardowy kabel solarny TUV |
Model nr. | H1Z2Z2-K 1x 4mm2 |
Napięcie | Kabel wysokiego napięcia |
Materiał izolacyjny | XLPE |
Kształt materiału | Okrągły drut |
Orzecznictwo | ROSH, CE, TUV |
Normy | TUV EN50618 |
Rdzenie | 1 rdzeń |
Pakiet transportowy | Żelazno-drewniany bęben, żelazny bęben |
Podanie | Budownictwo, metro, przemysł, elektrownia |
Materiał płaszcza | XLPE |
Materiał rdzenia drutu | Cynowana miedź |
Przekrój | 4mm2 |
Napięcie znamionowe: | 1000v |
Prąd znamionowy: | 22A (2,5mm2), 30A (4mm2,6mm2) |
Napięcie probiercze: | 6KV (50 Hz) |
Stopień ochrony: | IP67 / IP2X |
Materiał izolacyjny: | PC / PA / PPO / TPE |
Materiał styków: | Posrebrzana miedź |
Temperatura robocza: | -40 ° C ~ + 90 ° C |
Bezpieczna klasa: | 2 |
Klasa płomienia: | UL94-V0 |
Rezystancja styku złączy wtykowych: | ≤5mΩ |
Siła włożenia: | ≤50N |
Wycofanie siły: | ≥50N |
Odpowiedni kabel: | 2,5 mm2 / 4 mm2 / 6 mm2 (AWG14 / 12/10) |
System zamykania: | Przystąp |
Nr produktu | DC-DC |
Napięcie znamionowe | TUV 1000 V DC |
Prąd znamionowy | 30A |
Odpowiednie przekroje przewodów | 2,5 mm2 ~ 10,0 mm2 / 14AWG ~ 8AWG |
Rozmiar zacisku | Φ4,0 mm |
Napięcie testowe | DC 8KV 1 min |
Stopień zanieczyszczenia | 2 |
Klasa ochrony | Klasa II |
Materiał zacisków | Cynowana miedź |
Odporność na kontakt | ≤ 5 mΩ |
Materiały izolacyjne | PPC |
Klasa IP | IP67 (IEC 60529) |
Siła wyciągania | ≥ 50N |
Siła wstawiania | ≤ 50 N. |
Temperatura badania | -40ºC ~ + 85ºC |
Klasa płomienia | UL94V - 0 |
(Produkujemy również pojedynczy rdzeń 2,5 mm2, 6 mm2, 10 mm2 i 16 mm2, a także podwójne rdzenie,
proszę skonsultować się ze mną bezpośrednio w razie potrzeby)

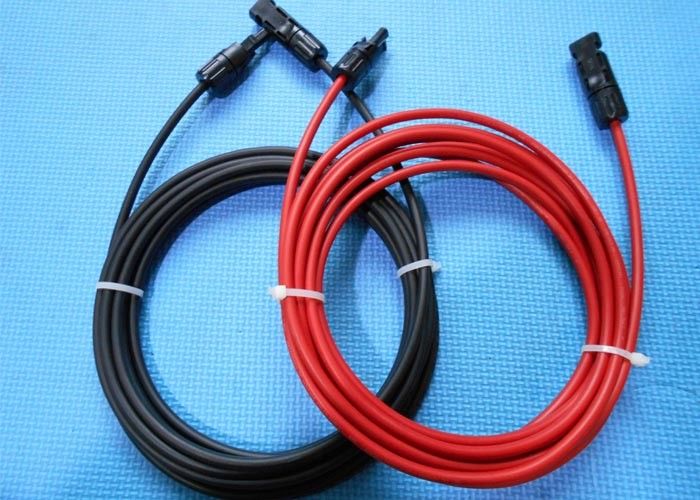

Zdjęcia kabla słonecznego DC 4mm2 ze złączem
