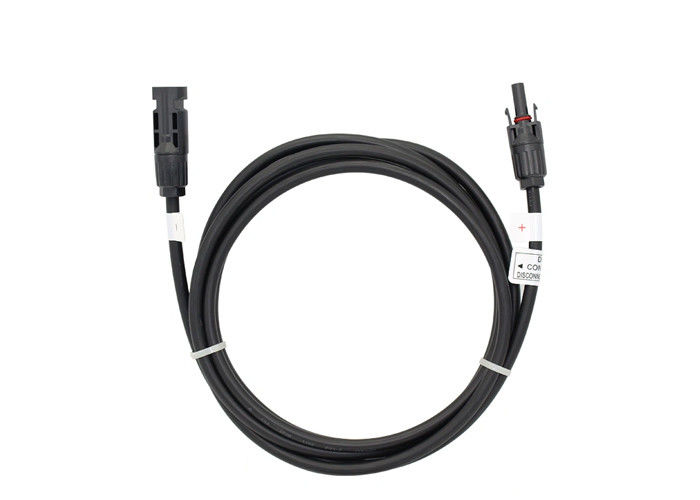

Przedłużacz panelu słonecznego PV ze złączem męskim i żeńskim słonecznym
Miejsce pochodzenia | Chiny |
---|---|
Nazwa handlowa | Pntech |
Orzecznictwo | TUV/CE/ISO9001 |
Numer modelu | DC-DC |
Minimalne zamówienie | 1 zestaw |
Cena | Negotiation |
Szczegóły pakowania | 100 zestawów / woreczek foliowy 500 zestawów / karton 39x39x22cm |
Czas dostawy | 3-10 dni |
Zasady płatności | L / C, T / T |
Możliwość Supply | 5000 par dziennie |
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xNazwa produktu | Przedłużacz do panelu słonecznego 4mm2 | Długość | 3m |
---|---|---|---|
Napięcie znamionowe | 1000VDC | Prąd znamionowy | 30A |
Rezystancja styków | ≤5mΩ | kolor | Czarny czerwony |
Atrakcja | Przedłużacz do paneli słonecznych 30 A,przedłużacz do paneli słonecznych 4 mm2,przedłużacz do paneli słonecznych IP67 |
Elastyczne połączenie 30A Prąd znamionowy Przedłużacz solarny 3m 4mm2
Opis kabla:
1. podwójna izolacja ścian. Wiązka elektronów usieciowana
2.Doskonała odporność na promieniowanie UV, olej, smary, tlen i ozon
3. doskonała odporność na ścieranie
4. Bezhalogenowy, opóźniający palenie, o niskiej toksyczności
5. Doskonała elastyczność i wydajność usuwania
6.Wysokoprądowa nośność
7. zatwierdzony przez TUV
Condoctor:
56 splotek 0,285 mm nom.Cynowana miedź wyżarzana ciągniona
od miedzi klasy 110A do AS1574
Maksymalna rezystancja DC przy 20C: 5,1 oma / km
IZOLACJA
Czarny typ XLPE
Średnica nominalna: 4,6 mm
Nominalna grubość ścianki: 1,0 mm
Minimum w dowolnym punkcie: 0,8 mm
OVERSHEATH
Czarny typ XLPE
Średnica nominalna: 5,9 mm
Nominalna grubość ścianki: 0,9 mm
Talkowa bariera między izolacją a przegrzaniem
Rodzaj | Krzyż | Pasmo | Konduktor | Konduktor | Zewnętrzny | Ocenione | Ocenione | Waga |
Sekcja | projekt | średnica | odporność | średnica | Napięcie | obecny | ||
mm² | Nr x ø (mm) | mm | Ω / km | mm | VAC / DC | ZA | Kg / km | |
H1Z2Z2-K 1 * 1,5 mm² | 1.5 | 30x ø 0,25 | 1.6 | 13.5 | 4.8 | 1000/1800 | 30 | 35 |
H1Z2Z2-K 1 * 2,5 mm² | 2.5 | 36x ø 0,285 | 2.0 | 8.21 | 5.0 | 1000/1800 | 41 | 50 |
H1Z2Z2-K 1 * 4,0 mm² | 4.0 | 56x ø 0,285 | 2.6 | 5.09 | 5.9 | 1000/1800 | 55 | 70 |
H1Z2Z2-K 1 * 6,0 mm² | 6.0 | 84x ø 0,285 | 3.3 | 3.39 | 6.6 | 1000/1800 | 70 | 95 |
Złącze
1. Złącze przyjmuje kontakt trzciny z pokrętłem typu inne.
2. Automatyczne blokowanie umożliwia łatwiejsze i bardziej niezawodne połączenie.
3. Popularne figury pasują do większości instalacji w terenie.
4. Szybko do złącza.
5. Wodoodporny i chroni przed kurzem.
6. Długie życie.
Napięcie znamionowe: | 1000v |
Prąd znamionowy: | 22A (2,5mm2), 30A (4mm2,6mm2) |
Napięcie probiercze: | 6KV (50 Hz) |
Stopień ochrony: | IP67 / IP2X |
Materiał izolacyjny: | PC / PA / PPO / TPE |
Materiał styków: | Posrebrzana miedź |
Temperatura robocza: | -40 ° C ~ + 90 ° C |
Bezpieczna klasa: | 2 |
Klasa płomienia: | UL94-V0 |
Rezystancja styku złączy wtykowych: | ≤5mΩ |
Siła włożenia: | ≤50N |
Wycofanie siły: | ≥50N |
Odpowiedni kabel: | 2,5 mm2 / 4 mm2 / 6 mm2 (AWG14 / 12/10) |
System zamykania: | Przystąp |
Nr produktu | DC-DC |
Napięcie znamionowe | TUV 1000 V DC |
Prąd znamionowy | 30A |
Odpowiednie przekroje przewodów | 2,5 mm2 ~ 10,0 mm2 / 14AWG ~ 8AWG |
Rozmiar zacisku | Φ4,0 mm |
Napięcie testowe | DC 8KV 1 min |
Stopień zanieczyszczenia | 2 |
Klasa ochrony | Klasa II |
Materiał końcówek | Cynowana miedź |
Odporność na kontakt | ≤ 5 mΩ |
Materiały izolacyjne | PPC |
Klasa IP | IP67 (IEC 60529) |
Siła wyciągania | ≥ 50N |
Siła wstawiania | ≤ 50 N. |
Temperatura badania | -40ºC ~ + 85ºC |
Klasa płomienia | UL94V - 0 |
Instrukcje składania
Podczas samodzielnego montażu używane są części i narzędzia inne niż wymienione lub jeśli nie przestrzega się opisanych tutaj instrukcji przygotowania i montażu, nie można zagwarantować bezpieczeństwa ani zgodności z danymi technicznymi.
Aby zapewnić ochronę przed porażeniem prądem elektrycznym, złącza PV muszą być odizolowane od zasilania podczas montażu lub demontażu
Produkt końcowy musi zapewniać ochronę przed porażeniem elektrycznym
Odłączanie pod obciążeniem: Połączenia wtykowe PV nie mogą być odłączane pod obciążeniem; można je ustawić w stanie bez obciążenia przez wyłączenie przetwornika DC / AC lub przerwanie przerywacza obwodu AC.
Odłączone złącza należy zabezpieczyć przed brudem i wodą za pomocą zaślepek.
Zatkane części są wodoszczelne IP67
Korzyść:
• Prosty, szybki, bezpieczny i skuteczny montaż na polu
• Samodzielnie opracowuj innowacyjny projekt, posiadaj niezależne prawa własności intelektualnej, dostosowujące się bezpośrednio do złącza
• Wysoka wytrzymałość mechaniczna
• Przenoszenie wysokiego prądu i napięcia: 30 A, 1000 V DC
• Niski opór przejścia
• Innowacyjna szczelna, wodoodporna, odporna na kurz konstrukcja: IP68
• Doskonałe tworzywo sztuczne, UL 94-V0, szeroki zakres temperatur: -40 ° C do 90 ° C, odporność na warunki atmosferyczne i promieniowanie UV do długotrwałego stosowania na zewnątrz
• Zatwierdzony przez TUV
Zdjęcie przedłużacza solarnego 4mm2
FAQ:
1. Kiedy mogę otrzymać wycenę?
W ciągu 24 godzin od otrzymania zapytania, jeśli bardzo pilnie potrzebujesz wyceny, zadzwoń do nas w celu podania pełnej specyfikacji kabla.cena zostanie wkrótce skalkulowana.
2. Jak długo z dostawą?
Zwykle w ciągu 3-4 dni roboczych po dokonaniu płatności, głównie w zależności od ilości.
3. Jakie są twoje warunki płatności?
Akceptujemy T / T (przelew bankowy), L / C.
4. Czy akceptujesz indywidualne zamówienie?
Tak.
5. Czy oferujecie OEM i ODM?
Tak.Dostępne są OEM i ODM.
