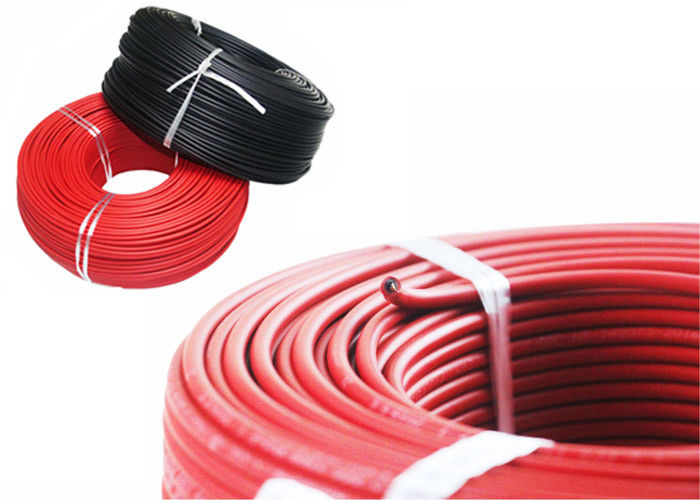

Czerwony kabel solarny EN50618 XLPE 4 mm 1500 V DC
Kabel solarny TUV EN50618 z miedzianym rdzeniem, bezhalogenowy, 4mm2 do systemu fotowoltaicznego
Specyfikacja
Kabel solarny to kabel połączeniowy używany w wytwarzaniu energii fotowoltaicznej. Kable solarne łączą panele słoneczne i inne elementy elektryczne systemu fotowoltaicznego. Kable solarne są odporne na promieniowanie UV i warunki atmosferyczne. Mogą być używane w szerokim zakresie temperatur.
| Typ |
Przekrój |
Konstrukcja żyły |
Średnica przewodnika |
Rezystancja przewodnika |
Średnica zewnętrzna |
Napięcie znamionowe |
Prąd znamionowy |
| H1Z2Z2-K 1x2.5mm2 |
2.5mm2 |
36x φ0.285mm |
2.0mm |
8.21 Ω/km |
5.0mm |
1500VDC |
50A |
| H1Z2Z2-K 1x4mm2 |
4mm2 |
56x φ0.285mm |
2.6mm |
5.09 Ω/km |
5.5mm |
1500VDC |
70A |
| H1Z2Z2-K 1x6mm2 |
6mm2 |
84x φ0.285mm |
3.3mm |
3.52 Ω/km |
6.1mm |
1500VDC |
95A |
| H1Z2Z2-K 1x10mm2 |
10mm2 |
80x φ0.4mm |
4.4mm |
1.95 Ω/km |
7.2mm |
1500VDC |
98A |
| H1Z2Z2-K 1x16mm2 |
16mm2 |
120x φ0.4mm |
5.2mm |
1.24 Ω/km |
8.2mm |
1500VDC |
132A
|
Zastosowanie:
Stosowany do paneli słonecznych do wytwarzania energii i powiązanych elementów okablowania, połączeń, szczególnie nadaje się do użytku na zewnątrz. Odporny na działanie promieni słonecznych, starzenie, z użyciem materiałów trudnopalnych bezhalogenowych o niskiej emisji dymu, wyższej klasy, bardziej bezpieczny.
| Nazwa |
Kabel PV |
| Opis produktu |
Szeroko stosowany w instalacjach solarnych wewnątrz i na zewnątrz, instalacjach elektrycznych, wewnątrz i na zewnątrz, w strefach zagrożonych wybuchem, fabrykach, przemyśle i rolnictwie. |
| Cechy produktu |
Niska emisja dymu bez halogenu, dobra odporność na zimno, promieniowanie ultrafioletowe, ozon i warunki atmosferyczne. |
| Ognioodporność, odporność na przecięcia i przebicia. |
| Poziom ochrony kabla Ⅱ. |
| Z kablem fotowoltaicznym 150 ℃ jako materiałem izolacyjnym, bezhalogenowy środek zmniejszający palność jest bezhalogenowy, nietoksyczny modyfikowany polietylen cienka żywica hengjing jako główny surowiec, dodaj bezhalogenowy, nietoksyczny, środek zmniejszający palność, stabilizator ciepła, eliminator dymu, konserwant, taki jak nawóz, nie zawiera halogenu, metali ciężkich, fosforu. |
| Jest zgodny z ROHS, a rezystancja izolacji jest mała po zanurzeniu. |
| Elektryczne |
1. Rezystancja prądu stałego: gotowy kabel w temperaturze 20 ℃ rezystancja prądu stałego rdzenia przewodnika nie jest większa niż 5.09 Ω/km |
| 2. Rezystancja izolacji: gotowa rezystancja izolacji kabla w temperaturze 20 ℃ nie powinna być mniejsza niż 1014 Ω. Cm, gotowa rezystancja izolacji kabla w temperaturze 90 ℃ nie jest mniejsza niż 1011 Ω. Cm |
| 3. Rezystancja powierzchni powłoki: rezystancja powierzchni powłoki gotowego kabla nie powinna być mniejsza niż 109 Ω. |
| Struktura kabla |
Przewodnik: drut miedziany cynowany 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 i 10, 6,4,2.5 mm2 drut PV |
| Izolacja: > 0.5mm grubości z materiałem o niskiej emisji dymu i bezhalogenowym, i spełnia określony limit klienta. |
| Powłoka: materiał o niskiej emisji dymu i bezhalogenowy, grubość > 0.5mm. |
| Szczegółowe parametry |
Temperatura otoczenia: - 40 ℃ ~ + 90 ℃ |
| Najwyższa temperatura przewodnika: 120 ℃ (dopuszczalna 5 s w temperaturze zwarcia 200 ℃) |
| Ograniczone napięcie: AC0.6/1kv dc1.8kv. |
(Produkujemy również pojedyncze rdzenie 2.5mm2, 6mm2, 10mm2 i 16mm2, a także podwójne rdzenie,
w razie potrzeby proszę skonsultować się ze mną bezpośrednio)
Pakowanie i wysyłka:
Nazwa produktu: Kabel solarny DC
Opis: Wysokiej jakości kabel solarny DC do wydajnych połączeń paneli słonecznych.
Pakiet zawiera: 1 x Kabel solarny DC
Wysyłka: Ten produkt zostanie starannie zapakowany i wysłany na Twój adres w ciągu 3-5 dni roboczych.
FAQ:
P: Jaki jest numer modelu kabla solarnego DC?
O: Numer modelu kabla solarnego DC to H1Z2Z2-K.
P: Gdzie jest produkowany kabel solarny DC?
O: Kabel solarny DC jest produkowany w CHINACH.
P: Jakie certyfikaty posiada kabel solarny DC?
O: Kabel solarny DC posiada certyfikaty TUV, CE, ISO9001, CQC, CPR i BCA.
P: Jakie jest minimalne zamówienie dla kabla solarnego DC?
O: Minimalne zamówienie dla kabla solarnego DC to 500.
P: Jakie są szczegóły pakowania kabla solarnego DC?
O: Kabel solarny DC jest pakowany w 100m/rolkę.
