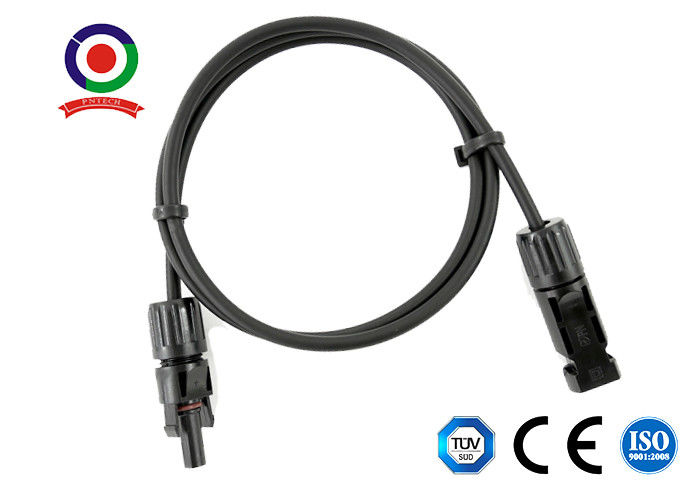

Przedłużacz panelu słonecznego 1000 V ze złączami męskimi i żeńskimi Mc4

Niestandardowy przedłużacz solarny 1000 V z wodoodpornym złączem DC Męskie żeńskie

Opis

Nie czuj się źle, jeśli jesteś zdezorientowany przez przedłużacze słoneczne.Jeśli nigdy wcześniej nie pracowałeś z modułami słonecznymi, mogą one trochę onieśmielać.Przede wszystkim są drogie.Nikt nie chce kupić drogiego kabla, a później dowiaduje się, że po przycięciu długość jest za krótka.Nie ma możliwości zwrotu ciętych kabli, dlatego chcemy mieć pewność, że w pełni rozumiesz, jak wybrać odpowiednią długość i jak ich używać do łączenia paneli ze sobą.

UWAGA: Istnieje wiele typów blokujących się złączy PV.Ten artykuł dotyczy złączy solarnych, ale te same zasady dotyczą innych złączy, takich jak MC4, Amphenol H4, Tyco i SMK.

Co to jest złącze słoneczne (złącze męskie i złącze żeńskie) oraz przedłużacz kabla słonecznego (8 stóp, 15 stóp, 30 stóp, 50 stóp, 100 stóp)?Jeśli zadajesz to pytanie, prawdopodobnie zauważyłeś, że większość nowoczesnych modułów słonecznych o dużej mocy jest produkowana z przewodami, które mają złącza słoneczne na końcach.Lata temu zbudowano moduły słoneczne ze skrzynką połączeniową z tyłu, która wymagała od instalatora ręcznego podłączenia przewodów do dodatnich i ujemnych biegunów zacisków.Ta metoda jest nadal używana, ale powoli odchodzi w przeszłość.Nowoczesne moduły słoneczne mają tendencję do używania złączy słonecznych, ponieważ sprawiają, że okablowanie zestawu słonecznego jest znacznie prostsze i szybsze.Złącza są dostępne zarówno w wersji męskiej, jak i żeńskiej, które są zaprojektowane tak, aby łączyć się ze sobą.Spełniają wymagania National Electric Code, posiadają certyfikat TUV i preferowany sposób podłączenia inspektorów elektrycznych.Dzięki mechanizmowi blokującemu złącza solarne nie są odłączane i są dobrze przystosowane do warunków zewnętrznych.Złącza można rozdzielić, ale wymaga to specjalnego narzędzia do odblokowania złącza.

Twarde plastikowe łączniki na każdym końcu
Złącza żeńskie i męskie
Czarny przewód odporny na działanie promieni słonecznych
Przedłuża i blokuje wbudowane kable
Kabel przetestowany przez TUV
Odporny na promieniowanie UV i wodoodporny

Opis kabla:

1. Zakres temperatur stosowania -40 ° C do 90 ° C, maksymalna temperatura przewodu 120 ° C

2. Materiał usieciowany wiązką elektronów nie topi się ani nie płynie w wysokich temperaturach

3. Dopuszczalna temperatura zwarcia w okresie 5 s wynosi 200 ° C

4. Wysoka odporność na promieniowanie UV, ozon i hydrolizę

5. Elastyczny, łatwy do zdejmowania

6. Podwójna izolacja ścian. Wiązka elektronów usieciowana

7. Doskonała odporność na promieniowanie UV, olej, smary, tlen i ozon

8. Doskonała odporność na ścieranie

9. Bezhalogenowy, opóźniający palenie, o niskiej toksyczności

10. Doskonała elastyczność i wydajność usuwania

11. Wysokoprądowa pojemność ładunkowa

Złącze

Instrukcje składania

Podczas samodzielnego montażu używane są części i narzędzia inne niż wymienione lub jeśli nie przestrzega się opisanych tutaj instrukcji przygotowania i montażu, nie można zagwarantować bezpieczeństwa ani zgodności z danymi technicznymi.

Aby zapewnić ochronę przed porażeniem prądem elektrycznym, złącza PV muszą być odizolowane od zasilania podczas montażu lub demontażu

Produkt końcowy musi zapewniać ochronę przed porażeniem elektrycznym

Odłączanie pod obciążeniem: Połączenia wtykowe PV nie mogą być odłączane pod obciążeniem; można je ustawić w stanie bez obciążenia przez wyłączenie przetwornika DC / AC lub przerwanie przerywacza obwodu AC.

Odłączone złącza należy zabezpieczyć przed brudem i wodą za pomocą zaślepek uszczelniających.

Zatkane części są wodoszczelne IP67


Korzyść:

• Prosty, szybki, bezpieczny i skuteczny montaż na polu
• Samodzielnie opracowuj innowacyjny projekt, posiadaj niezależne prawa własności intelektualnej, dostosowujące się bezpośrednio do złącza
• Wysoka wytrzymałość mechaniczna
• Przenoszenie wysokiego prądu i napięcia: 30 A, 1000 V DC
• Niski opór przejścia
• Innowacyjna szczelna, wodoodporna, odporna na kurz konstrukcja: IP68
• Doskonały materiał z tworzywa sztucznego, UL 94-V0, szeroki zakres temperatur: od -40 ° C do 90 ° C, odporny na warunki atmosferyczne i promieniowanie UV do długotrwałego stosowania na zewnątrz
• Zatwierdzony przez TUV

FAQ:


1. Kiedy mogę otrzymać wycenę?
W ciągu 24 godzin od otrzymania zapytania, jeśli bardzo pilnie potrzebujesz wyceny, zadzwoń do nas w celu podania pełnej specyfikacji kabla.cena zostanie wkrótce skalkulowana.
2. Jak długo z dostawą?
Zwykle w ciągu 3-4 dni roboczych po dokonaniu płatności, głównie w zależności od ilości.
3. Jakie są twoje warunki płatności?
Akceptujemy T / T (przelew bankowy), L / C.
4. Czy akceptujesz indywidualne zamówienie?
Tak.
5. Czy oferujecie OEM i ODM?
Tak.Dostępne są OEM i ODM.

Zdjęcie przedłużacza kabla słonecznego 10AWG
