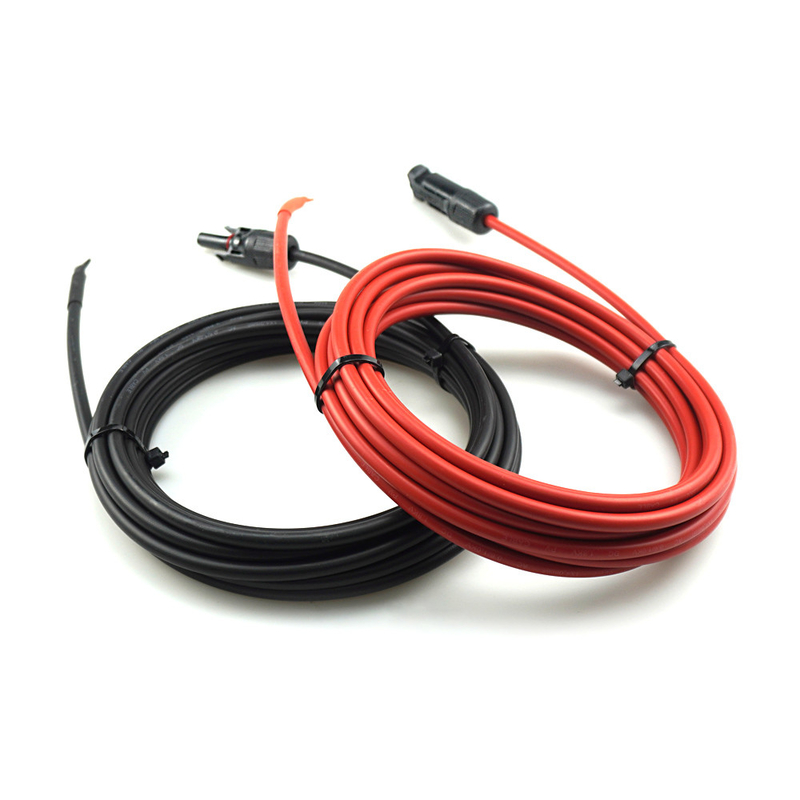

10 AWG Ocynowany miedziany przewód przedłużający do panelu słonecznego ze złączami PV
Miejsce pochodzenia | Chiny |
---|---|
Nazwa handlowa | Pntech |
Orzecznictwo | TUV/CE/ISO9001 |
Numer modelu | DC-DC |
Minimalne zamówienie | 1 zestaw |
Cena | Negotiation |
Szczegóły pakowania | 100 zestawów / woreczek foliowy 500 zestawów / karton 39x39x22cm |
Czas dostawy | 3-10 dni |
Zasady płatności | L/C, T/T |
Możliwość Supply | 5000 par dziennie |
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xNazwa produktu | Przewód przedłużający do panelu słonecznego | Napięcie testowe | 6KV |
---|---|---|---|
Stopień ochrony | IP67 | Prąd znamionowy | 30A |
Odporność na kontakt | ≤5mΩ | Kolor | Czarny |
Atrakcja | Złącze do panelu słonecznego PV,przedłużacz do panelu słonecznego 10 AWG,przedłużacz do panelu słonecznego z cynowanej miedzi |
Przewód przedłużający do panelu słonecznego 10 AWG ze złączami słonecznymi Wtyczka PV i OT
Kabel do panelu słonecznego jest przeznaczony do użytku na zewnątrz i jest odporny na wilgoć, promieniowanie UV i korozję.
Kabel do paneli słonecznych jest zwykle sprzedawany w rozmiarach 16, 14, 12 i 10 AWG.Kabel do panelu słonecznego oferowany w tym wykazie to 10 AWG, co jest największą średnicą z czterech.Korzystanie z kabla o dużej średnicy minimalizuje straty mocy w systemie paneli słonecznych.
Okablowanie jest odporne na warunki atmosferyczne i zaprojektowane tak, aby wytrzymać ekstremalne ciepło i zimno.Różne marki złączy do paneli słonecznych mogą mieć różne bieguny.Nasze produkty - kabel m c 4, czerwony przewód (złącze męskie) = elektroda dodatnia, przewód czarny (złącze żeńskie) = biegunowość ujemna.Przed ostatecznym podłączeniem upewnij się, że polaryzacja jest prawidłowa, w przeciwnym razie polaryzacja może zostać odwrócona.
Charakterystyka ogólna: Kabel wykonany z izolacji i powłoki usieciowanej wiązką elektronów;wysoka odporność na ciepło, zimno, olej, ścieranie, ozon, promieniowanie UV i warunki atmosferyczne;
o ulepszonej reakcji w przypadku pożaru.niskodymny, bezhalogenowy, niepalny, trudnopalny;elastyczny, łatwy do zdejmowania, bardzo małe zapotrzebowanie na miejsce, wyjątkowo, ekstremalnie wytrzymały mechanicznie, bardzo długa żywotność.
Rodzaj | Krzyż | Pasmo | Konduktor | Konduktor | Zewnętrzny | Oceniono | Oceniono | Waga |
Sekcja | projekt | średnica | opór | średnica | Napięcie | obecny | ||
mm² | Nr x ø (mm) | mm | Ω /km | mm | VAC/DC | A | kg/km | |
PV-1*1,5 mm² | 1,5 | 30x ø 0,25 | 1,6 | 13,5 | 4,8 | 1000/1800 | 30 | 35 |
PV-1*2,5 mm² | 2,5 | 50x ø 0,25 | 2,0 | 8.21 | 5,3 | 1000/1800 | 41 | 50 |
PV-1*4,0 mm² | 4.0 | 56x ø 0,3 | 2,6 | 5.09 | 6,1 | 1000/1800 | 55 | 70 |
PV-1*6,0 mm² | 6,0 | 84x ø 0,3 | 3,3 | 3,39 | 7,1 | 1000/1800 | 70 | 95 |
1. Złącze przyjmuje dotyk trzciny z wewnętrznym pokrętłem.
2. Automatyczna blokada umożliwia łatwiejsze i niezawodne połączenie.
3. Popularna figura pasuje do większości instalacji w terenie.
4. Szybko do złącza.
5. Wodoodporny i zapobiegający kurzowi.
6. Długa żywotność.
Napięcie znamionowe: | 1000v |
Prąd znamionowy: | 22A(2,5mm2) , 30A(4mm2,6mm2) |
Napięcie testowe: | 6KV (50Hz) |
Stopień ochrony: | IP67/IP2X |
Materiał izolacyjny: | PC/PA/PPO/TPE |
Materiał kontaktowy: | Posrebrzana miedź |
Temperatura robocza: | -40°C~+90°C |
Bezpieczna klasa: | 2 |
Klasa płomienia: | UL94-V0 |
Rezystancja styku złączy wtykowych: | ≤5mΩ |
Siła wkładania: | ≤50N |
Siła wycofania: | ≥50N |
Odpowiedni kabel: | 2,5 mm2/4 mm2/6 mm2 (AWG14/12/10) |
System blokowania: | Zatrzaśnij |
Nr produktu | DC-DC |
Napięcie znamionowe | TUV 1000 V DC |
Prąd znamionowy | 30A |
Odpowiednie przekroje kabli | 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG |
Rozmiar terminala | Φ4.0mm |
Napięcie testowe | Napięcie stałe 8KV 1 min |
Stopień zanieczyszczenia | 2 |
Klasa ochrony | Klasa II |
Materiał zacisku | Ocynowana miedź |
Rezystancja styku | ≤ 5mΩ |
Materiały izolacyjne | PPO |
Klasa IP | IP67 (IEC 60529) |
Siła wyciągania | ≥ 50N |
Siła wstawiania | ≤ 50N |
Temperatura testowa | -40ºC ~ +85ºC |
Klasa płomienia | UL94V - 0 |
Instrukcje składania
Podczas samodzielnego montażu używane są części i narzędzia inne niż wymienione lub w przypadku zlekceważenia opisanych tutaj instrukcji przygotowania i montażu, nie można zagwarantować bezpieczeństwa ani zgodności z danymi technicznymi.
W celu ochrony przed porażeniem elektrycznym złącza PV muszą być odizolowane od zasilania podczas montażu lub demontażu
Produkt końcowy musi zapewniać ochronę przed porażeniem elektrycznym
Odłączanie pod obciążeniem: Złącza wtykowe PV nie mogą być odłączane pod obciążeniem. Można je umieścić w stanie bez obciążenia, wyłączając konwerter DC/AC lub przerywając przerywacz obwodu AC. Podłączanie i odłączanie pod napięciem jest dozwolone
Odłączone złącza należy chronić przed brudem i wodą za pomocą zaślepek uszczelniających.
Podłączone części są wodoszczelne IP67
Korzyść:
• Prosty, szybki, bezpieczny i skuteczny montaż opiłowany
• Rozwijaj się niezależnie, innowacyjny projekt, posiadaj niezależne prawa własności intelektualnej, dostosuj się bezpośrednio do złącza
• Wysoka wytrzymałość mechaniczna
• Przenoszenie wysokiego prądu i napięcia: 30A,1000VDC
• Niska rezystancja przejścia
• Innowacyjna uszczelniona, wodoodporna konstrukcja odporna na kurz: IP68
• Doskonały materiał z tworzywa sztucznego, UL 94-V0, szeroki zakres temperatur: od -40°C do 90°C, odporny na warunki atmosferyczne i promieniowanie UV do długotrwałego stosowania na zewnątrz
• Zatwierdzony przez TUV
ZdjęciePrzewód przedłużający do panelu słonecznego
Często zadawane pytania:
1. Kiedy mogę otrzymać wycenę?
W ciągu 24 godzin od otrzymania zapytania, jeśli bardzo pilnie potrzebujesz ceny, zadzwoń do nas, aby podać pełną specyfikację kabla.cena zostanie obliczona wkrótce.
2. Jak długo o dostawie?
Zwykle w ciągu 3-4 dni roboczych po dokonaniu płatności, głównie w zależności od ilości.
3. Jakie są twoje warunki płatności?
Akceptujemy T/T (przelew bankowy), L/C
4. Czy akceptujesz niestandardowe zamówienie?
Tak.
5. Czy oferujecie OEM i ODM?
TAk.Dostępne są OEM i ODM.
